Лекция 5. Компараторы.

Одним из основных элементов АЦП является компаратор. Компаратор (устройство сравнения аналоговых сигналов) предназначен для выполнения функции сравнения либо двух входных сигналов между собой, либо одного входного сигнала с заданным постоянным уровнем. При этом на выходе формируются два значения выходного сигнала (обычно цифровых).

Устройства сравнения могут быть построены как на основе операционных усилителей, так и выполнены в виде специальных схем компараторов. Различают однопороговые (рис. 5.1) и гистерезисные (регенеративные) (рис. 5.2 – 5.4) схемы сравнения. При этом под смещением нуля в однопороговых схемах понимают смещение точки переключения на передаточной характеристике от эталонного напряжения, а в гистерезисных схемах – смещение средней точки области гистерезиса. Помимо этого существует погрешность выставления ширины гистерезиса для регенеративных схем.

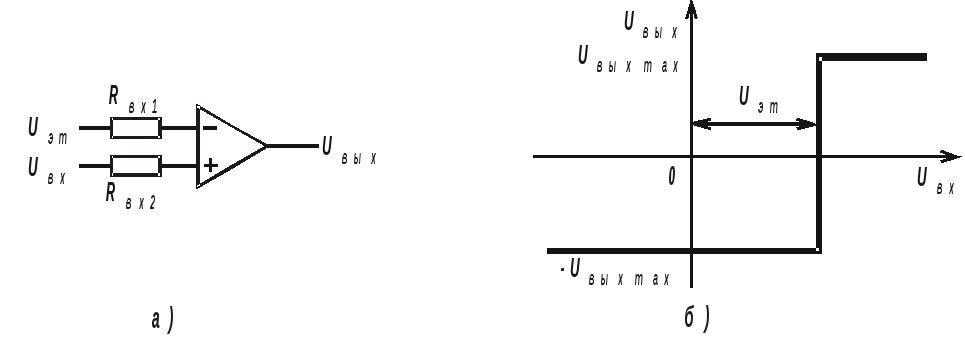

Рис. 5.1. Однопороговая схема сравнения: а – на основе ОУ; б – передаточная характеристика

Рис.5.2. Регенеративная схема сравнения: а – на основе ОУ; б – передаточная характеристика

Напряжения срабатывания и отпускания для регенеративных схем рассчитываются по формулам

Рис. 5.3. Регенеративная схема сравнения с асимметричным гистерезисом: а – на основе ОУ; б – передаточная характеристика

Рис. 5.4. Регенеративная схема сравнения со смещенным гистерезисом: а – на основе ОУ; б – передаточная характеристика

Приведенные выше схемы сравнения с гистерезисом на основе ОУ в равной степени пригодны для построения на основе специальных схем компараторов.

Структурная схема типового компаратора приведена на рис. 5.5.

Рис. 5.5. Структурная схема типового компаратора

На рис. 5.6 – 5.9 приведены варианты построения предусилителей. Сигналом выхода предусилителя может быть либо ток либо напряжение, что определяется конструкцией входа последующей схемы принятия решения. Предусилители с использованием переключаемых конденсаторов применяются в схемах, требующих минимального напряжения смещения нуля.

Рис. 5.6. Примеры предусилителей с токовым выходом на основе дифференциальных пар: а – простой на основе nМОП транзисторов; б – с токовым зеркалом; в – простой на основе pМОП транзисторов; г – с токовым зеркалом

Рис. 5.7. Примеры предусилителей с выходом по напряжению: а – на основе nМОП транзисторов; б – на основе pМОП транзисторов

Рис. 5.8. Пример дифференциального предусилителя на ПК

Рис. 5.9. Пример предусилителя на ПК и инверторе

Схемы принятия решения в компараторах, как правило, строятся на основе регенеративных защелок (рис.5.10 – 5.13). Тем самым достигается наличие встроенного гистерезиса либо существенно увеличивается внутренний коэффициент усиления.

Для схемы на рис. 5.10, а величина гистерезиса приведенного ко входу компаратора может быть оценена по формуле

где I₀ и g – ток смещения и крутизна предусилителя. При этом условие появления гистерезиса

.

Тактируемые схемы принятия решения позволяют существенно увеличить быстродействие компаратора без существенного увеличения среднего тока потребления.

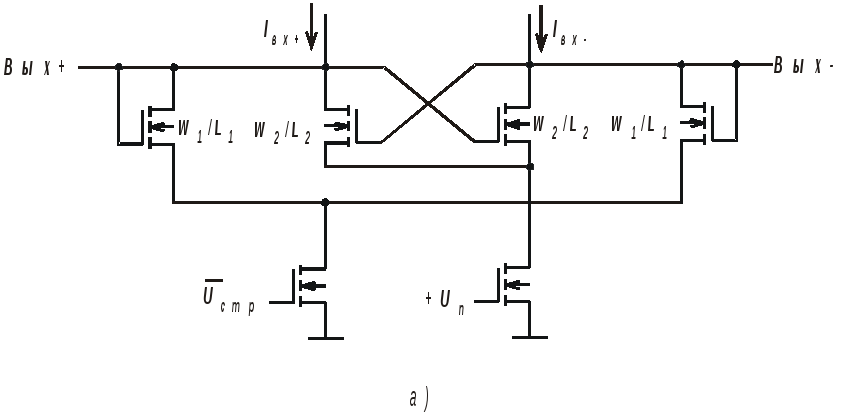

Рис. 5.10. Схемы принятия решения с токовым входом для компаратора непрерывного действия со встроенным гистерезисом: а – на основе nМОП транзисторов; б – на основе pМОП транзисторов

Рис. 5.11. Схемы принятия решения с токовым входом для стробируемого компаратора: а – на основе nМОП транзисторов; б – на основе pМОП транзисторов

Рис. 5.12. Примеры схем принятия решения для стробируемых компараторов:

а – с nМОП входами по напряжению; б – с pМОП входами по напряжению

Рис. 5.13. Динамическая схема принятия решения
