Литература

1. Иродов И.Е. Механика. Основные законы.– М.: Лаборатория базовых знаний, 2006, §§2.1-2.4

2. Савельев И.В. Курс общей физики. Механика.– М.: АстрельАСТ, 2005; §§2.1-2.6, 5.3, 5.4.

Приложение построение графика зависимости ускорения от числа перегрузков

1. В меню «Измерение» выберите пункт «Ввести данные вручную». Появится окно «Создать новое измерение» (рис.П-1).

2. Наберите показанные на рис.П-1 установки. Нажмите кнопку «Далее», появится окно, показанное на рис.П-2.

3. В появившейся на экране таблице наберите данные, полученные при выполнении упражнения. Нажмите кнопку «Да». На мониторе будет построена зависимость ускорения aот числаn, определяющего порядковый номер проведенного измерения.

4. Для построения зависимости ускорения от числа перегрузков в меню «Измерение» выберите пункт «Управление каналами». На экране увидите окно, показанное на рис. П-3.

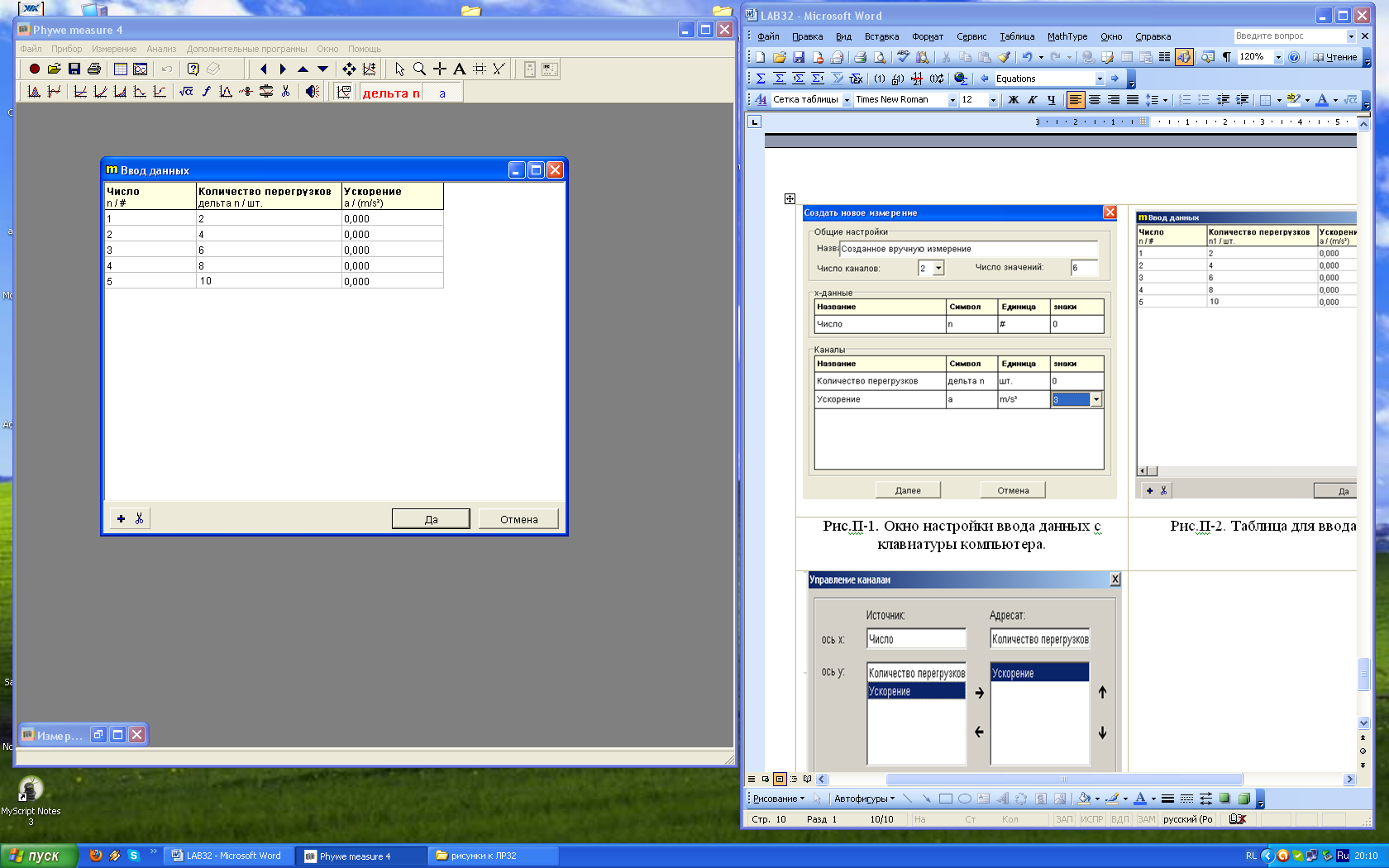

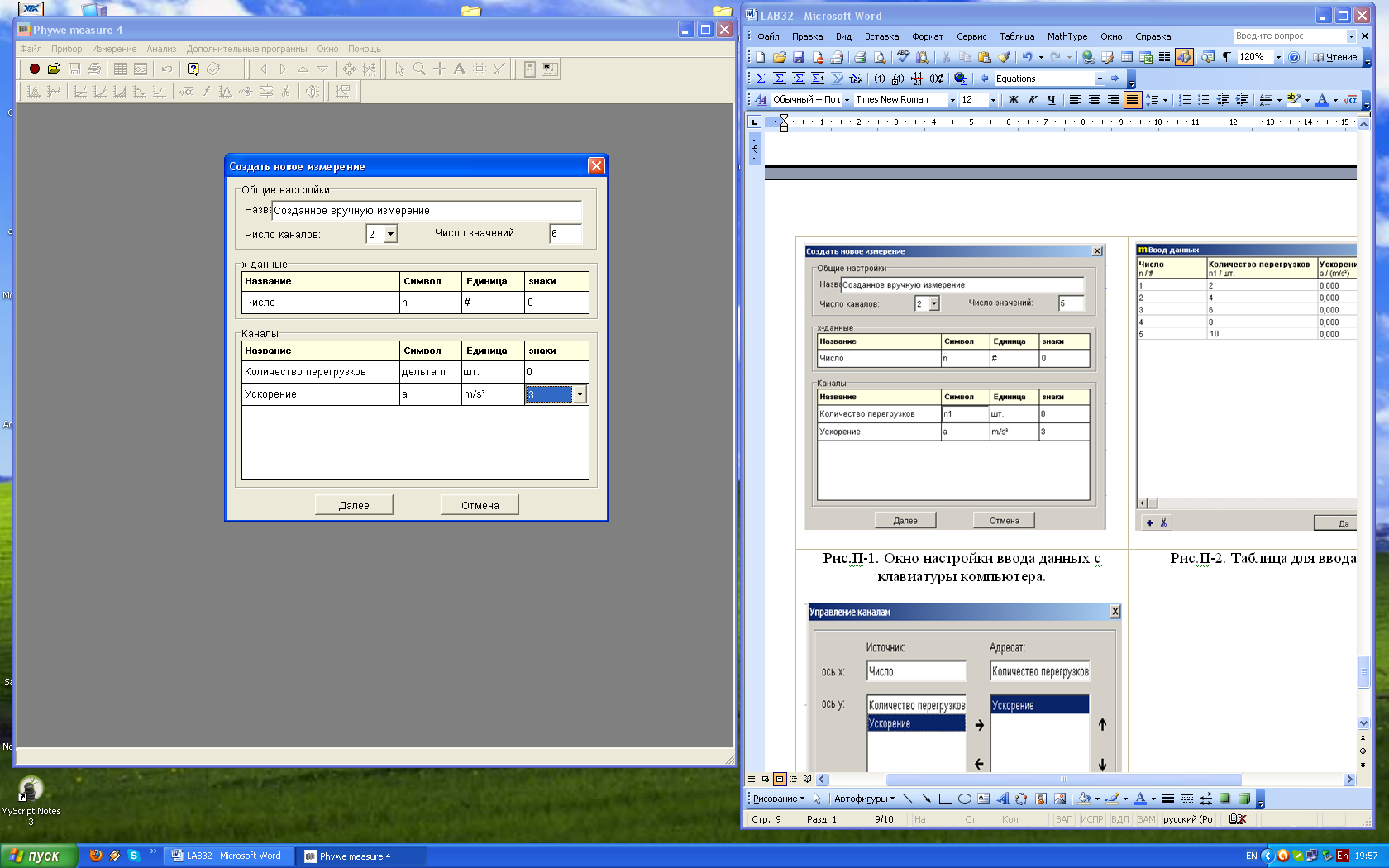

Рис.П-1. Окно настройки ввода данных с клавиатуры компьютера.	Рис.П-2. Таблица для ввода данных.

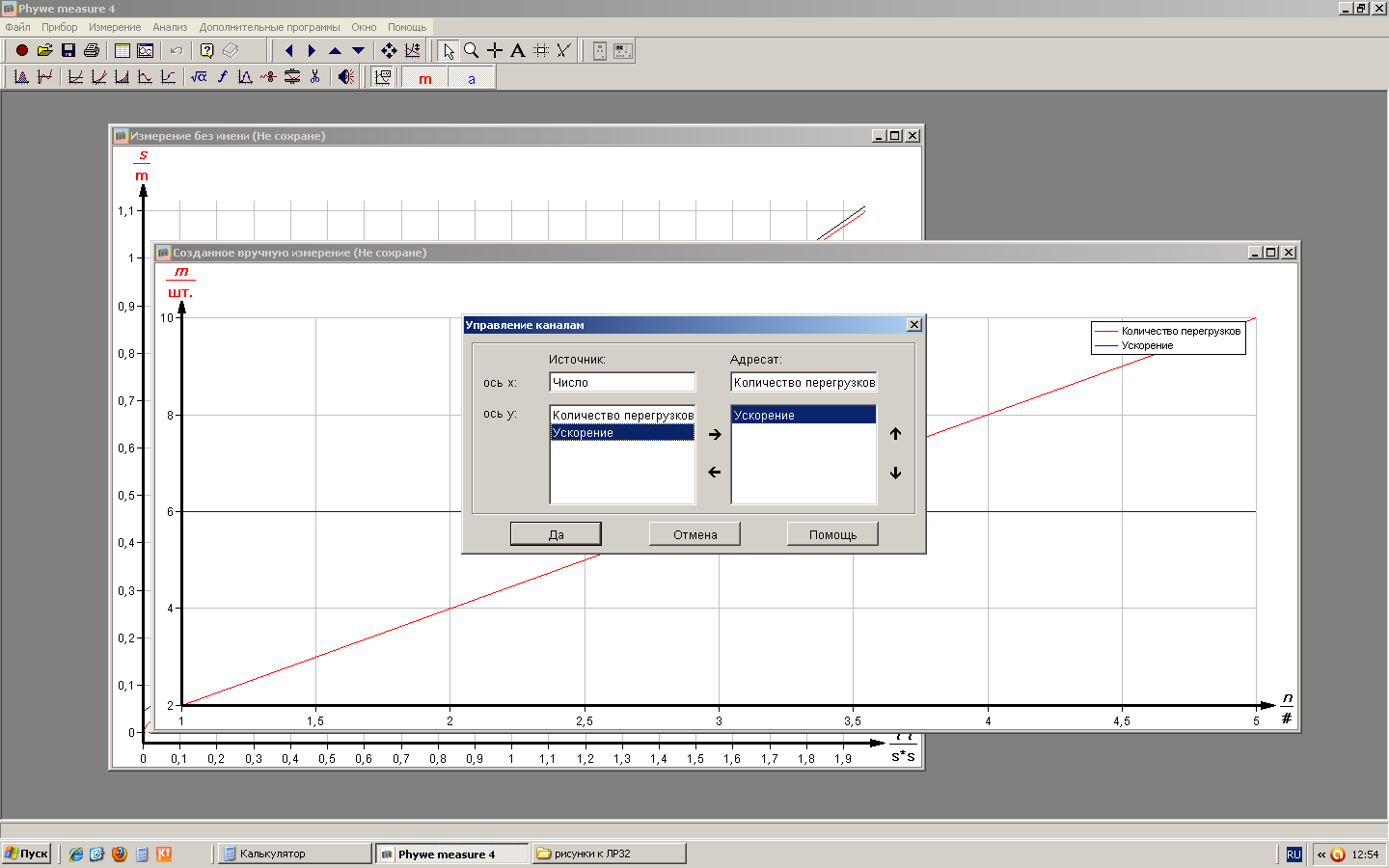

Рис.П-3. Окно «Управление каналами».

5. Выделите «Количество перегрузков» и с помощью стрелок управления определите этот массив в качестве аргумента искомой зависимости (окошко «ось X- адресат»).

6. Выделите «Ускорение» и с помощью стрелок управления назначьте этот массив данных функцией искомой зависимости (окошко «ось Y- адресат»). Нажмите кнопку «Да», появится график.

1Допускается прервать запись результатов, нажав с помощью мышки кнопку «Закончить измерение» на экране компьютера после того, как держатель грузов коснется пола.

2По согласованию с преподавателем можно построить графикна компьютере, воспользовавшись Приложением к описанию лабораторной работы.
