27г.Способы укладки бетонной смеси.Опалубочные и арматурные работы.Укладка бетона (собственно бетонирование) представляет наиболее ответственный этап бетонных работ, ибо дефекты укладки способны обесценить хорошие результаты всех предшествующих этапов, т.е. и приготовления, и транспортировки смеси. При этом исправле­ние брака, допущенного на этом этапе, как правило, крайне затруднительно. Нередко оно связано с трудоемкой работой по разрушению (долблению) бетона и повторным бетонированием.Способы укладки: 1) горизонтальными слоями(в большие конструкции,слой 0,2-0,4м по все площади бетонируемой конструкции); 2) ступенчатый(при большой площади бетонирования);3) наклонными слоями

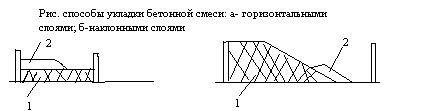

1-уложенный слой; 2 – новый слой бетона.

Укладка бетонной смеси должна проводиться таким образом, чтобы получаемый бетон был однородным, плотным (т.е. не содержал пустот - «раковин»); размеры бетонируемой конструкции должны с заданной точностью соответствовать проектным. При этом по­следующие условия твердения бетона должны обеспечивать достижение им проектной прочности. Перед укладкой бетона необходимо выполнить обязательный комплекс подготовительных операций, включающий проверку правильности установки опалубки, арматуры и особенно закладных деталей; очистку опалубки от мусора, а арма­туры от ржавчины, если таковые имеются; проверку надежности и работоспособности используемых приспособлений и механизмов.Для уменьшения сцепления опалубки с бетоном, облегчения ее последующего снятия (распалубки) и соответственно увеличения ее долговечности поверхность щитов опалубки, примыкающую к бетону, покрывают смазкой. Для этого используются различные эмульсионные составы типа «вода—масло», «мыльная вода—керосин», суспен­зии «вода-мел», «глина-масло», «цемент-вода—масло». Эффективны водные эмульсии нигрола и автола, смазки петролиумно-керосиновые, петролиумно-соляровые, парафино-соляровые. Защитная смазка может сохраняться в течение нескольких циклов исполь­зования щитов (до четырех циклов), после чего смазку восстанавливают. При укладке бетонной смеси на грунт проверяют состояние основания: грунт должен с инженерно-геологической точки зрения соответствовать принятому в проекте, на дне котлована не должно быть участков, нарушенных атмосферными или механическими воздействиями, не должно быть почв, торфов. Непригодный грунт должен быть заблаговременно удален и заменен молосжимаемым грунтом Если в котлован или траншею попадает вода (грунтовая или атмосферная), то она должна быть до начала бетонирования удалена. В противном случае необходимо применять более слож­ные методы подводного бетонирования.Укладку бетонной смеси желательно вести непрерывно. Для большинства конструкций это обеспечивает наилучшее качество бетона. Для устранения такой опасности и для упрощения процесса бетонирования конструкции разделяют на блоки, которые бетонируют раздельно (поочередно). Блоком бетонирования называют подготовленную к укладке бетона часть конструкции (иногда всю конструкцию) с опалубкой и арматурой, которая должна бетонироваться непрерывно. числиться для небольших конструкций (колонн, стен, балок и проч.) несколькими м3. Технологические приемы укладки бетонной смеси назначают в зависимости от вида бетонируемой конструкции и конкретных условий производства работ. В большинстве случаев бетонирование приходится вести с промежуточной разгрузкой и , использованием дополнительных механизмов подачи смеси в блок бетонирования, т.е. по второй схеме. Это реализуется следующими способами: 1)подачей бетонной смеси в бадьях грузоподъемными машинами или механизмами (кранами, подъемниками); 2)подачей смеси ленточными транспортерами (конвейерами) или бетоноукладчиками; 3)подачей смеси по трубопроводам - бетононасосами стационарными или самоходными (автобетононасосами), пневмонагнетателями; 4) путем использования специальных методов бетонирования - торкретирования, инъецирования, подводного бетонирования и т.д.Подача бетонной смеси в бадьях кранами - наиболее распространенный способ бетонирования

Доставленная на объект смесь разгружается в бадьи, которые кран поочередно перемещает в бетонируемую конструкцию (в блок бетонирования), где они опорожняются. Бадьи могут быть поворотными и неповоротными.Подача бетона подъемниками не всегда возмож­на и поэтому применяется реже, чем подача кранами. Тем не менее. такой способ удобен в стесненных условиях, когда нет места для размещения большого крана. Кроме того, эксплуатация подъемников значительно дешевле эксплуатации кранов.Подача бетонной смеси ленточными транспортерами длиной 6-15 м применяется широко. «Минусом» явл-ся загрузка бетона на ленту транспортера.Подача смеси по трубопроводам –бетононасосами стационарными или самоходными обеспечи-ет высокую эффективность бетонных работ ,особенно в стесненных условиях.

Арматурные работы включают два основных этапа:1)изготовление арматурных элементов (заготовок) - стержней конкретных позиций, сеток, каркасов, арматурных блоков, 2)установление этих элементов в проектное положение. Изготовление арматурных элементоцелесообразно выполнять по возможности вне блока бетонирования,т.е. в арматурных мастерских, централизованно в арматурных цехах заводов ж/б изделий. На стройке арматурные конструкции должны по возможности собираться из готовых укрупненных элементов т.е. с минимальными затратами труда. Процесс заготовки арматурных стержней состоит из правки, чистки, разметки, резки, гнутья и стыковки (когда требуется увеличение длины этих стержней).Очистку арматурной стали от ржавчины и грязи выполняют электрощетками или ручными стальными щетками. Правка арматуры производится на правильно-отрезных станках или на ручных станках.Разметка обычно выполняется мелом, с использованием шабло­нов, рулеток. При этом учитывается необходимое удлинение стержней за счет изгибов. Для резки арматурных стержней обычно применяются приводные станки, рабочей частью которых являются ножи гильотинового типа. Гнутье арматурных стержней производится в холодном состоя­нии с помощью ручных или механических станков Соединение арматурных стержней между собой производится в основном на сварке, но когда это невозможно, применяется ручная вязка. Для вязки используется мягкая проволока диаметром 1мм, узлы вяжут, используя кусачки (острогубцы) или крючки.

Опалубка - это форма, в которую укладывают бетонную смесь при изготовлении бетонных и железобетонных изделий (конструкций). При бетонировании железобетонных конструкций в опалубку вредварительно устанавливают арматуру. В общем случае опалубка включает две части:

- 1)основную формующую часть, собираемую обычно из отдельных щитов и обеспечивающую проектные размеры и конфигу­рацию бетонируемой конструкции; 2)крепежные устройства и поддерживающие конструкции (леса), обеспечивающие проектное положение и неизменность основной формующей части опалубки в ходе работ. Поверхность опалубки, непосредственно соприкасающаяся с бетоном, называется рабочей поверхностью опалубки или палубой.Материалом опалубки, обычно служит древесина (пиломатериалы), водостойкая фанера, металл (листовая сталь, прокат), железобетон, пластмассы, прорезиненная ткань (надувная опалубка).В большинстве случаев применяется съемная опалубка, которая после достижения бетоном определенной прочности снимается. Од­нако в ряде случаев используется несъемная опалубка, которая после бетонирования не снимается и становится наружным элементом изготовляемой конструкции. Обычно это металлическая или железобетонная опалубка, которая по своим габаритам и внешнему виду удовлетворяет технологическим и эстетическим требованиям, предъявляемым к возводимой конструкции.

Съемнаяопалубка может быть:

  • одноразового применения (стационарная),

  • многоразового применения (инвентарная).

Одноразовая (стационарная) опалубка после снятия разбирается на отдельные доски, бруски и т.д., которые, в случае их пригодности, используются для изготовления новой опалубки или для других целей. Такая опалубка должна использоваться лишь в исключительных случаях, когда невозможно применить многоразовую опалубку, т.е. для «ложных, редко повторяющихся в данном сооружении конструкций. Это связано с большой трудоемкостью и высокой стоимостью подобной опалубки. Опалубка многоразового применения (инвентарная) является основным типом опалубки во всех видах строительства, в том числе в природообустройстве. После распалубливания высвободившиеся щиты должны использоваться для сборки новой опалубки возможно большее число раз. В целом многоразовая опалубка по своей конструкции обычно разделяется на два вида:1)сборно-разборная - мелкощитовая, крупнощитовая, блочная;2)подвижная - катучая, скользящая и проч. Принципиальное различие между этими двумя видами в том, что сборно-разборная опалубка разбирается после схватывания бетона и последующего достижения им определенной прочности, а подвижная опалубка перемещается на новую позицию без разборки и до завершения схватывания бетона.Основным видом является сборно-разборная опалубка, подвиж­ная опалубка применяется лишь при возведении специальных конструкций - различных тоннелей, высоких сооружений и проч.Сборно-разборная опалубка состоит из щитов (формующая часть) и приспособлений для поддержания этих щитов в рабочем по­ложении (крепежные устройства и поддерживающих конструкции), т.е. стоек с подкосами, анкеров с тяжами и проч.

В зависимости от размеров щитов и способов их сборки различают:

- мелкощитовую опалубку из щитов массой до 70 кг, собираемую вручную;

- крупнощитовую опалубку из щитов массой 70...500 кг в виде цельных панелей (иногда собираемых из мелких щитов), монтируемую с помощью кранов;

- опалубочные блоки - пространственные конструкции, собираемые из стальных щитов на разъемных или шарнирных креплениях, реже на сварке (блок-формы).В сфере природообустройства наиболее характерна крупнощито­вая опалубка из щитов повышенной несущей способности площадью 2... 20м2. Она удобна при возведении массивных бетонных или железобетонных конструкций, т.е. при строительстве подпорных стенок, селезащитных сооружений, плотин, регулирующих или сопрягающих сооружений каналов, при благоустройстве берегов рек и водоемов.
