30 Настилы

Для изготовления дощатых настилов применяется древесина 2 и 3 сор-

тов. Они изготавливаются из досок на гвоздях и укладываются на прогоны или

основные несущие конструкции при расстоянии между ними не более 3 м. Рабочие доски настилов должны иметь длину, достаточную для опирания не менее чем на 2 опоры с целью увеличения их изгибной жесткости.

Основными типами дощатых настилов являются:

• разреженный;

• двойной перекрестный;

• сплошные однослойные щиты.

Разреженный настил (или обрешетка)– это несплошной ряд досок, уложенный с шагом, определяемым расчетом в зависимости от типа кровли. Зазоры между кромками досок для их проветривания должны быть не менее 2 см.

Разреженный настил (обрешетка): 1 – доски; 2 – гвозди

Двойной перекрестный настил состоит из двух слоев: нижнего – рабочего и верхнего – защитного. Рабочий настил – разреженный или сплошной ряд более толстых досок – несет на себе все нагрузки, действующие на покрытие.

Сплошные однослойные щиты– это щиты, соединенные между раскосами и поперечинами.

Расчет дощатых настилов, работающих на поперечный изгиб, производят по схеме двухпролетной шарнирно опертой балки при двух сочетаниях нагрузки .

Сочетания нагрузок: первое и второе

В двойном перекрестном настиле рассчитывается на изгиб только рабочий настил и только от нормальных составляющих, поскольку скатные составляющие воспринимаются с помощью защитного настила.

Клеефанерные плиты подразделяются:

• на коробчатые;

• на ребристые обшивкой вверх;

• на ребристые обшивкой вниз.

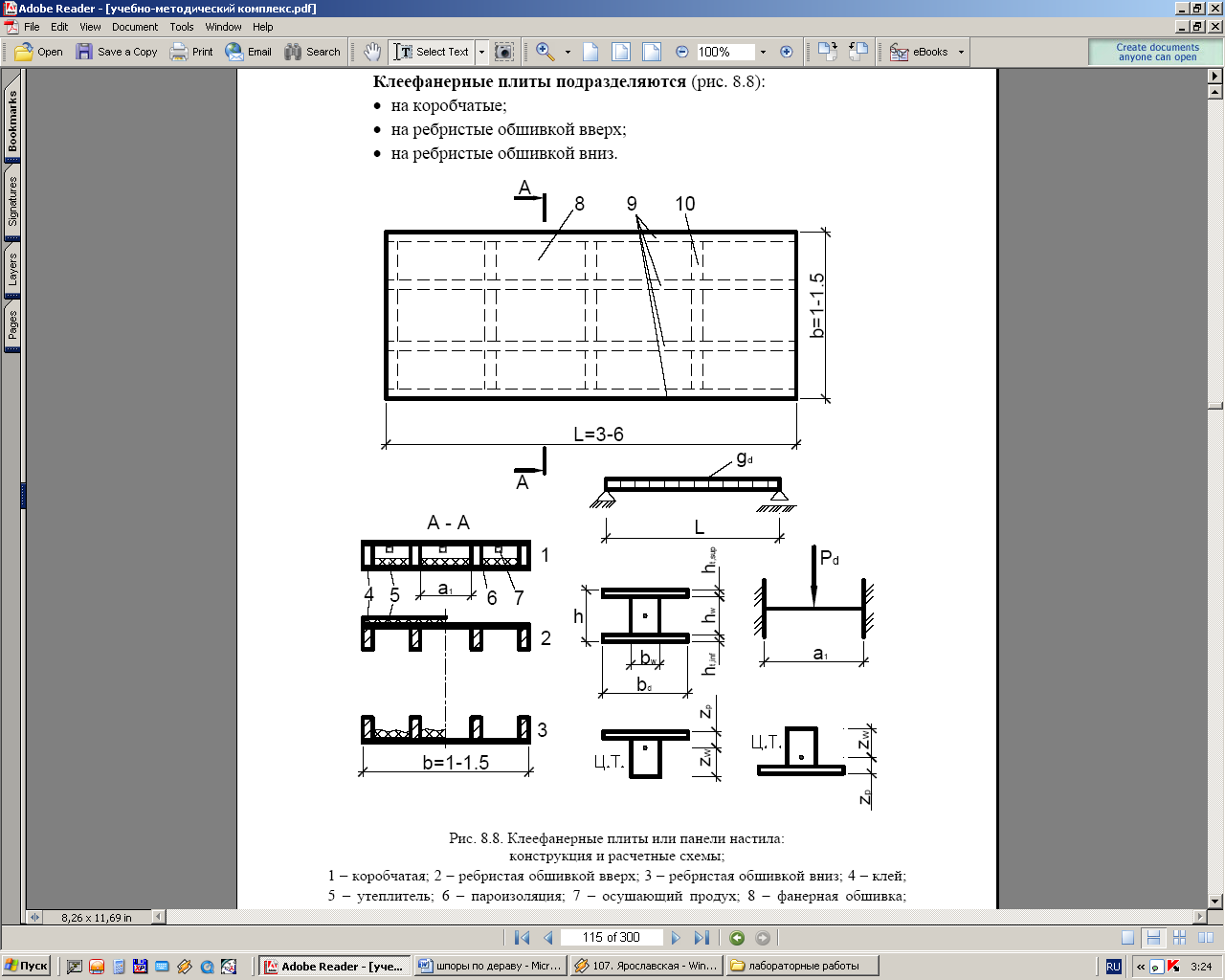

Клеефанерные плиты или панели настила: конструкция и расчетные схемы;

1 – коробчатая; 2 – ребристая обшивкой вверх; 3 – ребристая обшивкой вниз; 4 – клей;

5 – утеплитель; 6 – пароизоляция; 7 – осушающий продух; 8 – фанерная обшивка;

9 – продольные ребра; 10 – поперечные ребра

29 Расчет и конструирование прогонов

Прогоны, на которые укладывается настил, бывают трех типов:

• разрезные (однопролетные);

• консольно-балочные;

• спаренные неразрезные.

Более экономичные по расходу материалов являются консольнобалочные и спаренные неразрезные прогоны.

Разрезные прогоны представляют собой горизонтальные

ряды брусьев или бревен, расположенные вдоль скатов покрытия и опертые на верхние кромки основных несущих конструкций покрытия.

1 – прогон; 2 – болт; 3 – гвозди; 4 – бобышки

Консольно-балочные прогоны представляют собой продольные ряды брусьев или бревен со встречным расположением стыков за пределами опор. Такие прогоны применяются при шаге конструкций не более 4,5 м.

Прогоны в зависимости от расположения стыков (шарниров) могут быть:

а) равномоментными б) равнопрогибными

Спаренные неразрезные прогоны (рис. 8.3.) применяются при шаге

конструкций от 4,5 до 6 м и состоят из двух досок, поставленных на ребро

и соединенных гвоздями, забиваемыми конструктивно в шахматном порядке с шагом 50 см.

Расчет:

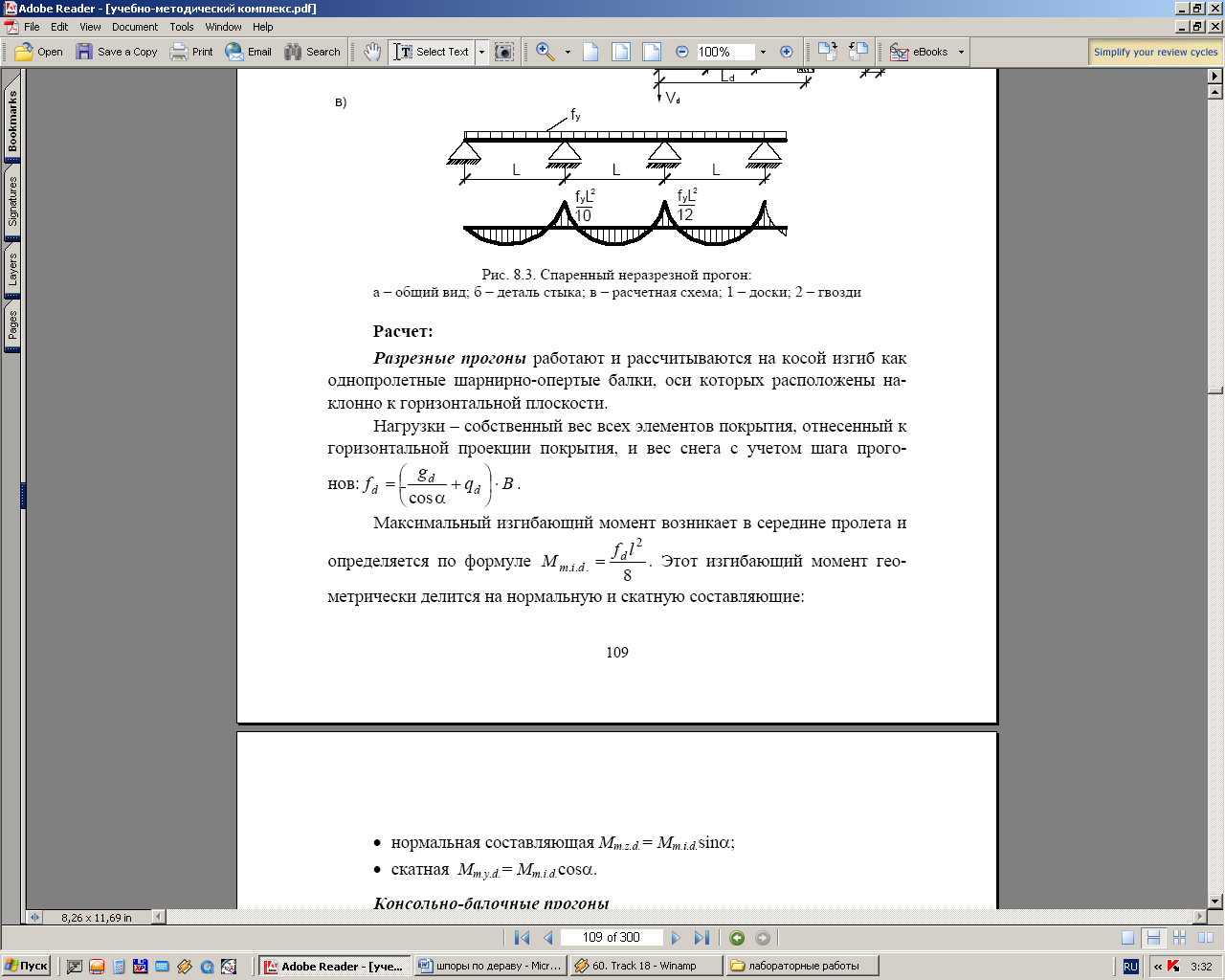

Разрезные прогоны работают и рассчитываются на косой изгиб как

однопролетные шарнирно-опертые балки, оси которых расположены наклонно к горизонтальной плоскости. Нагрузки – собственный вес всех элементов покрытия, отнесенный к горизонтальной проекции покрытия, и вес снега с учетом шага прогонов:

Максимальный изгибающий момент возникает в середине пролета и определяется по формуле

Консольно-балочные прогоны

Расчет проводят по схеме многопролетной статически определимой

балки с пролетом l на нормальные составляющие нагрузок.

Спаренные неразрезные прогоны

Расчетной схемой является горизонтальная многопролетная неразрезная шарнирно опертая балка с равными пролетами. Максимальные изгибающие моменты возникают над средними пролетами и над вторыми от концов прогона опорами
