Расчет технической производительности элеватора
, т/ч
, т/ч
Бункеры и силосы
Бункеры и силосы применяются как самостоятельные устройства, так и в составе комплекса. Они служат для накопления и хранения сыпучих, кусковых и зерновых грузов.
Загрузка производится сверху, а разгрузка – через нижнее выпускное отверстие под действием сил гравитации.
По материалу силосы и бункеры изготовляются из металла или ЖБИ.
Бункеры и силосы, как правило, стационарные, непрерывного действия.
Отличия:
Бункер – для грузов, не требующих укрытия от атмосферных воздействий;
Силос – для грузов, которые требуют защиты.
У бункеров ширина (В) равна высоте (Н), у силосов высота больше ширины.
По конструкции силосы и бункеры бывают:
прямоугольные, цилиндрические, конические, параболические
Комплексная механизация и автоматизация переработки тарно-штучных грузов
Характеристика тарно-штучных и тарноупаковочных грузов.
Это наиболее ценные грузы, поэтому они перевозятся в крытых вагонах и хранятся в крытых складах.
Эти грузы разнообразны по массе, размерам и упаковке.
Тара бывает: мягкая, полужесткая и жесткая.
По способу хранения на складе: стеллажный, штабельный, напольный (громоздкие, неустойчивые).
Для формирования пакетов требуется термоусадочная пленка. Пакет позволяет перевозить грузы на открытых вагонах.
Пакет – укрупненное грузовое место, сформированное из отдельных мест груза в таре или без нее, скрепленных между собой с помощью универсальных или специальных средств пакетирования разового или многоразового пользования, позволяющих обеспечить безопасное выполнение погрузочно-разгрузочных и складских работ при перевозке грузов, сответствующих установленным стандартам, техническим условиям на продукцию, ее тару и упаковку и иным актам.
Переработка тарно-штучных и тарноупаковочных грузов может производится: с затратами ручного труда (малые объемы), авто- и электрокары, тележки, конвейеры и транспортеры; с применением электропогрузчика; при больших объемах напольные краны-штабелеры, краны-штабелеры в сочетании с электропогрузчиками.
Переработка тарно-штучных грузов при непакетировании.
авто- и электропогрузчики с подъемной платформой;
мостовые краны в сочетании с рольгангами;
мостовые краны в сочетании с транспортерами;
мосовые крны в сочетании с выносными консолями.
Склады тарно-штучных грузов
Все склады должны проектироваться на основании СНиПов. Для тарно-штучных грузов проектируют крытые склады. По материалу крытые склады сооружают из ЖБИ, шлакоблоков, кирпича, дерева.
Склады различаются по длине пролета. Склады с пролетами 12, 15, 18 м сооружают из шлакоблоков или дерева с внешним расположением железнодорожных путей. Склады с пролетами 24, 30 м выполняют из ЖБИ с внутренним расположением железнодорожного пути.
Склады должны иметь рампу высотой 1100, 1200 мм от уровня головки рельса.

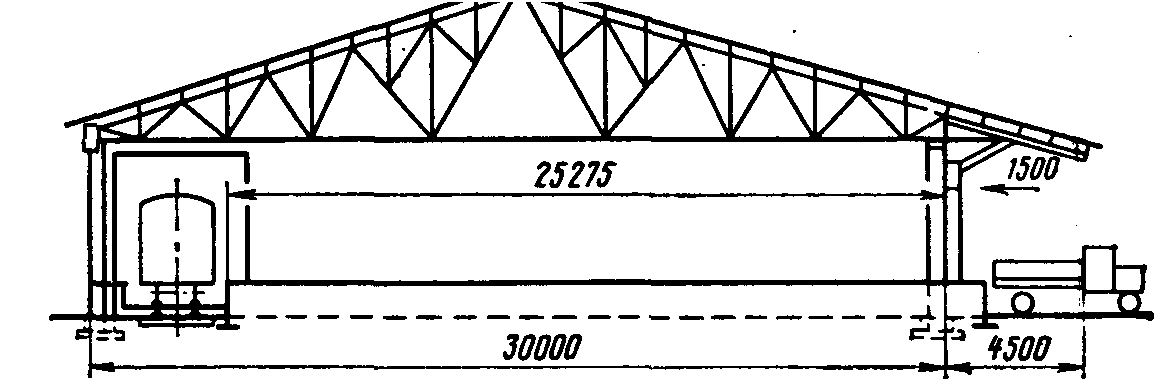

Склады ангарного типа
однопролетный склад с внутренним вводом одного пути
однопролетный склад с внутренним вводом двух путей
двухпролетный склад с внутренним вводом двух путей
Схемы переработки тарно-штучных грузов в пакетах
Переработка малогабаритными погрузчиками
Погрузка-выгрузка из вагонов и автомобилей и складирование груза выполняется вилочными погрузчиками.
Переработка тарно-штучных грузов напольными кранами-штабелерами в сочетании с малогабаритными погрузчиками.
Электропогрузчики используются для погрузки-выгрузки из подвижного состава и доставки груза в зону действия штабелера.
Краны-штабелеры подвесного типа в сочетании с погрузчиками
Кран-штабелер стеллажного типа в сочетании с погрузчиком
