Коэффициент усиления

Коэффициент усиления, это отношение двух величин, измеряемых в одних и тех же единицах. Различают три типа коэффициентов усиления (КУ), по напряжению К_U = U_вых/U_вх, по току K_i = I_вых/I_вх, по мощности K_P = P_вых/P_вх,

где U_вых - выходное напряжение устройства, U_вх - напряжение на входе, I_вых - выходной ток устройств I_вх – входной ток устройства, P_вых – выходная мощность, P_вх – входная мощность.

Если коэффициент усиления недостаточен, применя­ются многокаскадные усилители (рис. 9.4).

Рис. 9.4. Многокаскадный усилитель

В многокаскадных усилителях общий коэффициент усиления равен произведению коэффициентов усиления каждого каскада. Предположим, что коэффициент усиления первого каскада K₁ = 20, а коэффициент усиления второго каскада K₂ = 50. Тогда для входного напряжения V_BX = 1 мВ получаем:

U_{вых 1}= K₁×U_вх = 20 ×1 мВ = 20 мВ,

U_вых = K₂ ×U_{вых 1} = 50×20 мВ = 1000 мВ = 1 В.

Общий коэффициент усиления

K = K₁× K₂ = 1000.

Аналогично коэффициент усиления трехкаскадного усилителя определя­ется выражением

K = K₁ × K₂× K₃

и по аналогии - для большего числа каскадов.

Входное сопротивление

У любого электрического устройства, для работы которого требуется сиг­нал, имеется входное сопротивление. Точно так же, как и любое другое сопротивление, вход­ное сопротивление устройства есть мера тока, текущего по входной цепи, когда ко входу приложено определенное напряжение.

Например, входное сопротивление 12-вольтовой осветительной лампы, потребляющей 0,5 А, равно 12/0,5 = 24 Ом. На первый взгляд, наличие в схеме конденсаторов, резисто­ров и полупроводниковых p-n переходов делает определение входного сопротивления трудным. Однако любую входную цепь, какой бы сложной она ни была, можно представить в виде простого импеданса (рис9.5).

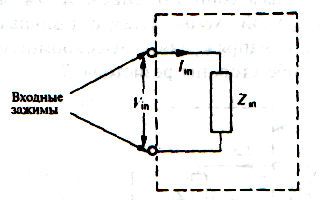

Рис. 9.5. Схема с парой входных клемм, иллюстрирующая понятие входного импеданса Z_in.

Если V_in - напряжение переменного входного сигнала, а I_in - пере­менный ток, текущий по входной цепи, то входной импеданс равен

Z_in = V_in/I_in

У большинства схем входной импеданс имеет резистивный (омический) характер в широком диапазоне частот, в пределах которого сдвиг по фазе между входным напряжением и входным током пренебрежимо мал. В этом случае справедлив за­кон Ома и нет необходимости в алгебре комплексных чисел и в векторных диаграммах, применяемых к цепям с реактивными элементами. Важно от­метить, однако, что из омического характера входного импеданса не обяза­тельно следует возможность его измерения на постоянном токе; на пути входного сигнала могут находиться реактивные компоненты (например, разделительный конденсатор), которые несущественны в отношении пере­менного сигнала на средних частотах, но не позволяют проводить измере­ния во входной цепи на постоянном токе.

Измерение входного сопротивления

Cпособ измерения входного сопротивления по­казан на рис. 9.6.

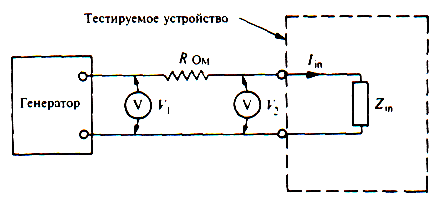

Рис. 9.6. Измерение входного сопротивления

Резистор с известным сопротивлением R Ом включают между генератором и входом схемы. Затем с помощью осцил­лографа или вольтметра переменного напряжения с высокоомным входом измеряются напряжения V₁, и V₂ по обе стороны резистора R.

Если I_in - переменный входной ток (в амперах), то, согласно закону Ома, на резисторе R падает напряжение, равное

V₁ – V₂ = RI_in вольт.

Поэтому

I_in = (V₁ – V₂)/R ампер.

Входное сопротивление

Z_in = V₂/I_in,

следовательно,

Z_in = V₂R/(V₁ – V₂) = R/(V₁/V₂ – 1) Ом.

Если схема является усилителем, то V₁, и V₂, удобнее измерять на выходе усилителя: V₁ = V_вых1/k измеряется при непос­редственном подключении генератора ко входу, а V₂ = V_вых2/k - при последовательном включении со входом резистора R. Поскольку в выражении для Z_in присутствует отношение V₁/V₂, то

V₁/V₂ = V_вых1/V_вых2 .

Пример: если включение последова­тельно со входом резистора с сопротивлением 10 кОм вызывает уменьшение на­пряжения на выходе усилителя наполовину, то V₁/V₂ = 2 и Z_in = 10 кОм.
