держится в координатных данных в неявном виде, его, как правило, надо вычислять.

Третий тип – «интеллектуальная связь». Это взаимосвязи, которые нельзя вычислить, их нужно заложить в базу данных при вводе. Например, на карте видно пересечение двух дорог: оно может быть традиционным, а может быть выполнено как автомобильная развязка. Для решения прикладных задач (встретятся ли два автомобиля) нужна в таких случаях дополнительная информация.

2.4.4 Номенклатура и разграфка топографических карт

Основой любой ГИС (как для представления информации, так и для интеграции данных) является топографическая карта местности, представленная в цифровом виде. Карты служат как топоосновой, так и основой для метрических расчетов, поэтому карты должны быть использованы достаточной точности, т.е. это должны быть топографические карты. Поэтому основные понятия топографии: разграфка и номенклатура – необходимо знать при создании ГИС /2/.

Разграфка – разделение топографических карт на отдельные листы.

Номенклатура – система обозначений отдельных листов топографических карт.

Географические карты бывают следующих типов:

-обзорные (масштаб 1:1 000 000 и мельче) – 1 см карты соответствует 10 км на местности;

-обзорно-топографические(масштаб1:100 000 – 1:1 000 000) –

в1 см от 10 до 1 км;

-топографические ( масштаб 1:100 000 и крупнее) точнее, чем отображение в 1 см карты 1 км территории;

-планы (масштаб 1:2 000 и крупнее).

Обзорные и обзорно-топографические карты служат для качественного описания территории, они недостаточно точны и редко используются как основа ГИС.

Топографические карты служат основным источником информации о местности и используются для ее изучения, определения расстояний и площадей, координат различных объектов

71

и решения многих измерительных задач. Они широко применяются в качестве основы для боевых графических документов и специальных карт.

Топографические карты составляются по результатам съемок территорий и отличаются детальностью изображения местности. Это, как правило, многолистовые карты. На них криволинейная часть земной поверхности отображается в криволинейную часть трапеции, поэтому отдельные листы таких карт называют трапециями (рис. 2.15). Сложив по определенному правилу все трапеции, можно получить карту всего Земного шара.

Таблица 2.1 – Основные нормативы изображения объектов местности

72

трапеция

40

Нулевой

меридиан

60

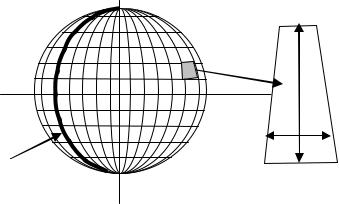

Рисунок 2.15 − Разграфка карты земной поверхности и пример трапеции

В основу разграфки (разбиения) топографической карты положена карта масштаба 1:1 000 000. Для разбиения карты на отдельные листы изображение земной поверхности делят на 60 (60·6°=360°) двуугольников (колонн), начиная от Гринвичского меридиана через 6 градусов на Восток.

Двуугольники нумеруются арабскими цифрами от 1 до 60 в направлении на Восток от 180 меридиана. Иногда двуугольники нумеруют не от 1 до 60, а от 0 до 59, тогда двуугольники называют не колоннами, а зонами. Отчет зон идет от Гринвичского меридиана с запада на восток. Нумерация зон отличается от нумерации колонн на 30 (т.е. меньше на 30). Колонна с номером 40 соответствует зоне с номером 10. Гринвичский меридиан, например, это граница зон № 0 и 1 или колонн 30 и 31. Таким образом, колонны или зоны делят земной шар по меридианам.

Москва, например, находится в седьмой зоне или в 37 колонне. Территория бывшего СССР располагается в 29 зонах: от 4-й до 32-й включительно. Протяженность каждой зоны с севера на юг порядка 20000 км. Ширина зоны на экваторе около 670 км, на широте 40°– 510 км, на широте 50°–430 км, на широте

60°–340 км (рис. 2.16).

73

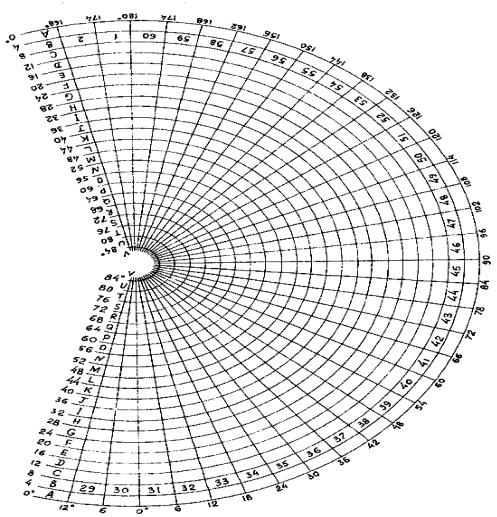

Рисунок 2.16 − Схема расположения листов карты масштаба

Параллелями через 4 градуса Земной шар делится на ряды, которые обозначаются латинскими буквами к северу и к югу от экватора. Номенклатура каждого листа включает букву ряда и номер колонны. Москва, например, находится на трапеции Ν–37, т.е. 52–56° широты и 36–42° долготы. Трапеции у Северного и Южного полюсов становятся слишком маленькими, поэтому используют сдвоенные и счетверенные трапеции. Номенклатура сдвоенных и счетверенных листов складывается из обозначений ряда и двух или четырех колонн.

74

Номенклатура листов более крупных масштабов связана тоже с картой миллионного масштаба. Так, лист масштаба 1:500 000 представляют как ¼ часть карты и каждый лист обозначается добавлением прописных русских букв А,Б,В и Г к номеру соответствующей трапеции-миллионки, например, Ν–37-А. Например, на рисунке 2.16 показана трапеция с номенклатурой Ν–37 (на которой находится Москва). Заштрихованный участок показывает, какая часть карты миллионного масштаба увеличивается и представляется в масштабе 1:500 000.

Листы масштаба 1:300 000 формируют также из карты миллионного масштаба. Трапецию делят на 9 частей (показано на рис. 2.17 пунктиром). Каждая 1/9 часть листа карты представляется в масштабе 1: 300 000 и обозначается римскими цифрами 1-1Х, расположенными перед номенклатурой карты миллионного масштаба, например, 1-Ν–37.

Лист масштаба 1:200 000 формируют из листов, составляющих 1/36 часть карты миллионного масштаба. Их обозначают римскими цифрами от 1 до ХХХV1, которые ставят после номенклатуры карты миллионного масштаба.

Например, Ν-37 – ХХХ.

Номенклатуру листов масштаба 1:100 000 получают из листов, сформированных из 1/144 части от карты миллионного масштаба, которые нумеруют арабскими цифрами 1-144 и ставят номер после номенклатуры карты миллионного масштаба.

Например, Ν-37-144.

Номенклатуры листов крупнее 1:100 000 строятся на ее основе, по алгоритму, аналогичному описанному выше.

Лист масштаба 1:50 000 есть ¼ от 1:100 000, следовательно, добавляемпрописнуюбуквуА, Б, ВилиГкΝ-37-144: Ν-37-144 -А.

Лист масштаба 1:25 000 формируется из ¼ листа формата 1:50 000. Добавляем строчные буквы а,б,в или г: Ν-37-144-А-в.

Лист масштаба 1:10 000 формируют из ¼ листа формата 1:25 000, добавляем арабские цифры (1,2,3 или 4) к номенкла-

туре 1: 25 000 : Ν-37-144-А-в-1.

Для получения масштаба 1:5 000 делим карту 1: 100 000 на 256 листов, затем добавляем к номенклатуре карты стотысячного масштаба арабскиецифрывскобках, например, Ν-37-144 - (25).

75

Б

ВГ

Рисунок 2.17 – Номенклатуры листов масштаба 1:500 000 и 1: 300 000

Рисунок 2.18 – Номенклатура трапеций средних масштабов

Номенклатура листов 1:2 000 образуется на основе листа масштаба 1:5 000. Лист делят на 9 листов, к номенклатуре добавляем в скобки строчные буквы русского алфавита − Ν-37- 144- (255-г).

76

Таблица 2.2 – Размеры листа карты

Примеры номенклатур крупных масштабов (рис. 2.19) приведены ниже.

Рисунок 2.19 – Номенклатуры карт крупных масштабов

77

Севернее 60-й параллели листы карт масштабов 1:100 000 – 1:10 000 издаются сдвоенными, а севернее 76-й – счетверенными. При сдваивании листов карты масштаба 1:100 000 соединяется, нечетный по номенклатуре лист со следующим порядковым четным по номенклатуре листом. При сдваивании листов карт других масштабов соединяются листы, входящие в одну трапецию более мелкого масштаба.

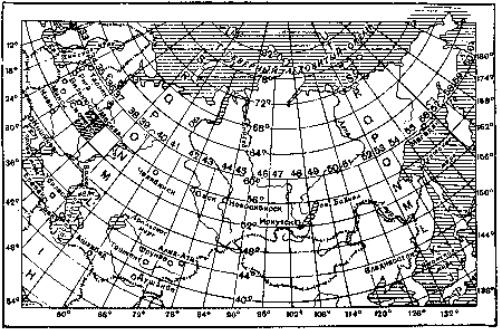

Рисунок 2.20 – Разграфка и номенклатура листов карты России масштаба 1:1 000 000
