Ф изика термодинамика бля лекции и вопросы / OF3_3_Teployomkost_Teplovye_mashiny_mini

Цикл Ранкина – производство электроэнергии с помощью паровой турбины

Thermoelectric Generator

Двухтактный двигатель внутреннего сгорания. Схема работы двухтактного карбюраторного двигателя внутреннего сгорания с кривошипно-камерной продувкой: вверху – сжатие заряда и наполнение кривошипной камеры; внизу – продувка и выпуск; 1 – свеча зажигания; 2 – поршень; 3 – продувочное окно; 4 – выпускное окно; 5 – кривошипная камера; 6 – карбюратор; 7

– впускное окно; 8 – головка цилиндра; 9 – цилиндр

Четырёхтактный двигатель внутреннего сгорания. Схема работы (рабочий цикл) четырёхтактного карбюраторного двигателя внутреннего сгорания: а – I такт (впуск); б – II такт (сжатие); в – III такт (рабочий ход); г – IV такт (выпуск)

Четырёхтактный двигатель внутреннего сгорания. Схема работы (рабочий цикл) четырёхтактного карбюраторного двигателя внутреннего сгорания: а – I такт (впуск); б – II такт (сжатие); в – III такт (рабочий ход); г – IV такт (выпуск)

Four-Stroke Cycle (Четырёхтактный двигатель)

Двухцилиндровый двигатель внутреннего сгорания

Working parts of an engine (Рабочие части двигателя)

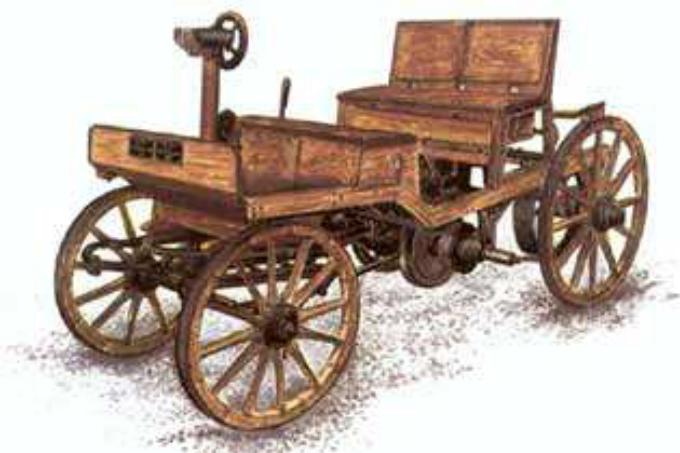

1875 Marcus

1885 Benz Patent-Motorwagen
