Буровая платформа «Орлан»
Платформа «Орлан» первоначально носила название «Glomar Beaufor sea I» (Гломар Бофорт Си I) и была построена в Японии (Рис. 4.). В 1984 г. платформа была отбуксирована и установлена в море Бофорта (США, штат Аляска). Платформа эксплуатировалась в море Бофорта в качестве установки разведочного бурения. В результате ее эксплуатации было практически доказано, что конструкция платформы приспособлена для круглогодичной эксплуатации в суровых арктических условиях. Платформа обладает большим опытом работы в условиях льдов и соответствует самым высоким стандартам безопасности и охраны окружающей среды. В период с 1984 по 1997 г платформой пробурено 6 разведочных скважин.
Платформа относится к буровым установкам типа CIDS (CIDS – сталебетонная буровая установка на искусственном основании), которая к тому же является мобильной оффшорной буровой установкой (MODU - mobile drilling offshore). Платформа предназначена для оффшорного бурения в суровых арктических условиях на глубинах 10.7 - 16.8 м.
Компания «Эксон Нефтегаз Лимитед» (ЭНЛ) приобрела у компании «Global Marine Drilling» буровую платформу «Glomar Beaufort Sea I» и назвала ее «Орлан» для того чтобы использовать ее в проекте «Сахалин-1». Для участия платформы в проекте «Сахалин-1» платформа была переоборудована на ОАО «Амурском судостроительном Заводе» из разведочной в добывающую.

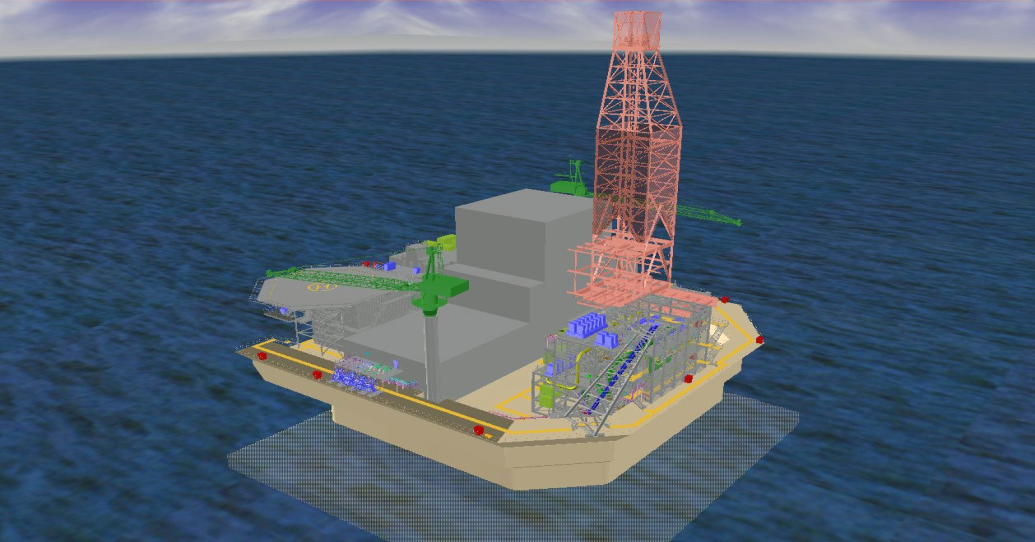

Рис. 4. Буровая платформа «Орлан»
В результате объемной работы проведенной ОАО «АСЗ» в г. Комсомольске-на-Амуре, на платформе «Орлан» были установлены следующие компоненты: вентиляционная стрела, технологический модуль, модуль инженерного оборудования, модуль устьевого оборудования, вертолетная площадка, аварийно-спасательные средства. На платформе модификации подверглись: жилой модуль, система подачи забортной воды, грузовой кран и палубные баржи.
Комплексное проведение буровых работ на платформе можно одновременно обеспечивать с помощью 8 нефтедобывающих скважин, 5 газонагнетательных скважин, 1 скважина для удаления отходов бурения и 6 скважин для использования на последующих стадиях проекта .
Платформа была успешно транспортирована и установлена на постоянное место эксплуатации на месторождении Чайво по проекту «Сахалин 1».
3.2. Буровая установка «Ястреб»
Строительство самой крупной и мощной в мире наземной буровой установки для проекта "Сахалин-1" осуществляла американская компания "Паркер Дриллинг", являющаяся также основным подрядчиком по буровым работам.
Наземная буровая установка «Ястреб» спроектирована специально для целей проекта «Сахалин-1» и является наиболее мощной наземной буровой установкой в отрасли.
Эта установка предназначена для бурения с берега скважин с большим отходом забоя от вертикали (БОВ) на морские эксплуатационные объекты. Новейшая технология бурения скважин с большим отходом забоя от вертикали позволяет сократить высокие капитальные и эксплуатационные затраты на крупные морские сооружения, а также значительно снизить отрицательное воздействие на экологически уязвимые прибрежные районы. В июне 2003 г. компания ЭНЛ приступила к бурению скважин с большим отходом забоя от вертикали (БОВ).
По окончании работ на Чайво БУ «Ястреб» была разобрана, модифицирована и перемещена на месторождение Одопту, где в мае 2009 года приступила к бурению. Используя буровую установку (БУ) “Ястреб”, можно содной расположенной на острове кустовой площадки с высокой точностью осуществлять проводку скважины почти до отметки 3 км по вертикали, а затем с отклонением более чем на 10 км в горизонтальном направлении для точного вскрытия морских эксплуатационных нефтегазоносных объектов.
