Приложение б
(справочное)

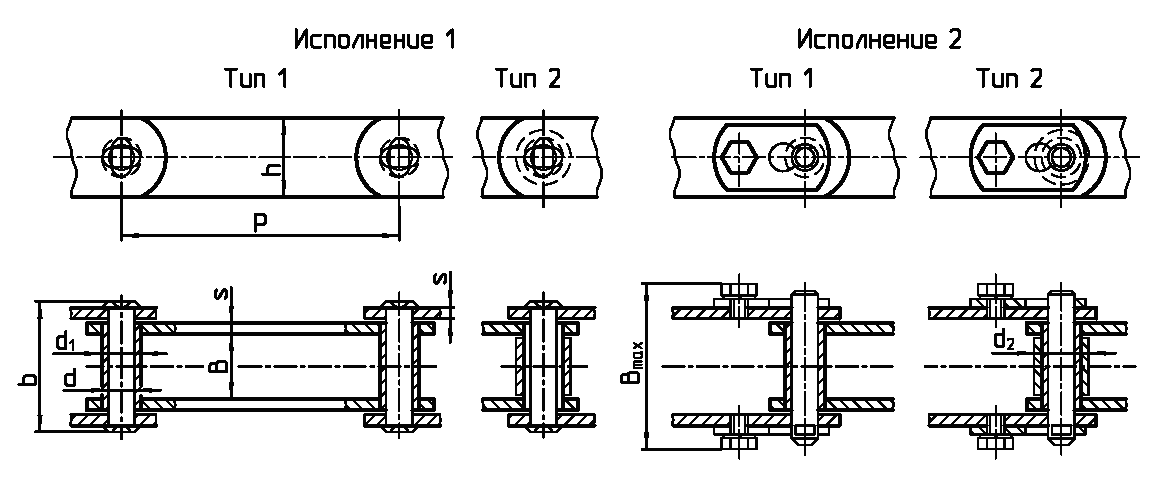

Рисунок Б.1 - Параметры тяговых пластинчатых цепей по ГОСТ 588
Таблица Б.1 - Параметры тяговых пластинчатых цепей по ГОСТ 588
Размеры в миллиметрах
Номер цепи |
, кН
|
Шаг цепи P |
Диаметры |
В, не менее |
h, не более |
s |
b, не более |
| |||||||
63 |
80 |
100 |
125 |
160 |
200 |
|
|
| |||||||
М20 |
20 |
+ |
+ |
+ |
+ |
+ |
|
6,0 |
9,0 |
12,5 |
15 |
18 |
2,5 |
35 |
49 |
М28 |
28 |
+ |
+ |
+ |
+ |
+ |
+ |
7,0 |
10,0 |
16,0 |
17 |
20 |
3,0 |
40 |
56 |
М40 |
40 |
+ |
+ |
+ |
+ |
+ |
+ |
8,5 |
12,5 |
18,0 |
19 |
25 |
3,5 |
45 |
63 |
М56 |
56 |
+ |
+ |
+ |
+ |
+ |
+ |
10,0 |
15,0 |
21,0 |
23 |
30 |
4,0 |
52 |
72 |
М80 |
80 |
|
+ |
+ |
+ |
+ |
+ |
12,0 |
18,0 |
25,0 |
27 |
35 |
5,0 |
62 |
86 |
М112 |
112 |
|
+ |
+ |
+ |
+ |
+ |
15,0 |
21,0 |
30,0 |
31 |
40 |
6,0 |
73 |
101 |
М160 |
160 |
|
|
+ |
+ |
+ |
+ |
18,0 |
25,0 |
36,0 |
36 |
45 |
7,0 |
85 |
117 |
М224 |
224 |
|
|
|
+ |
+ |
+ |
21,0 |
30,0 |
42,0 |
42 |
56 |
8,0 |
98 |
134 |
М315 |
315 |
|
|
|
|
+ |
+ |
25,0 |
36,0 |
50,0 |
47 |
60 |
10,0 |
112 |
154 |
Примечания: 1 - предельная (разрушающая) нагрузка на цепь;d – диаметр валика; - диаметр втулки;- диаметр ролика;B – расстояние между внутренними пластинами; h – ширина пластины; s – толщина платины; b – длина валика; - ширина цепи. 2 Знаком «+» отмечены цепи, которые должны изготавливаться в соответствии с ГОСТ 588 |
Пример условного обозначения цепи М40 (=40 кН) типа 1 с шагом 100 мм исполнения 1:
Цепь М40-1-100-1 ГОСТ 588.
Таблица Б.2 - Коэффициент высоты зуба звездочек для тяговых цепей
|
Число зубьев звездочки z | ||
6…11 |
12…19 |
20 и более | |
2,2 |
| ||
>2,2 |
|
|
|
Коэффициент числа зубьев см. в таблице 3 |
Рисунок Б.2 – Профиль зубьев звездочек для цепей с геометрической характеристикой
Таблица Б.3 - Расчет геометрических параметров тяговых звездочек
Наименование параметра |
Обозначение |
Расчетные формулы | |
Величины |
- |
см. таблицу Б.1 | |
Геометрическая характеристика зацепления |
|
| |
Шаг зубьев звездочки |
|
| |
Число зубьев звездочки |
z |
| |
Диаметр делительной окружности |
d |
| |
Диаметр окружности вершин |
|
| |
Диаметр окружности впадин |
|
| |
Коэффициент высоты впадин |
K |
см. таблицу Б.2 | |
Коэффициент числа зубьев |
|
| |
Наибольшая хорда (для контроля звездочек с нечетным числом зубьев) |
|
| |
Смещение центров дуг впадин |
е |
| |
Радиус впадин зуба |
r |
| |
Радиус головки зуба |
|
| |
Высота прямолинейной поверхности зуба от линии шага |
|
| |
Диаметр обода (венца) |
|
| |
Ширина основания зуба |
b |
| |
Ширина вершины зуба для цепей |
тип 1 |
|
|
тип 2 |
|
1 В приводах с параллельными передачами, например с раздвоенными зубчатыми колесами, значение КПД, указанное в таблице 1 учитываются один раз.
2 Потери на трение в подшипниках оцениваются множителем на обе опоры каждого вала.
