НАСТРОЙКА ПАРАМЕТРОВ ЧЕРТЕЖА.

Установка единиц измерения и точности задания координат с помощью команды Формат (Format) – Единицы (Units)

Рисунок 1 – Диалоговое окно «Единицы рисунка»

Появляется диалоговое окно «Единицы рисунка». В данном окне выставляются необходимые параметры. По умолчанию все угловые размеры отсчитываются против часовой стрелки. Если включить «По часовой стрелке», то угол будет отсчитываться по часовой стрелке за исключением отрисовки дуг.

Для установки границ чертежа выбирается команда Формат (Format) – Границы чертежа (Drawing limits). Обратите внимание на командную строку: программа попросит вас ввести координаты нижнего левого угла. По умолчанию стоит <0,0,0>, оставьте это значение и нажмите Enter. После этого введите координаты правого верхнего угла в соответствии с необходимым размером.

С помощью строки состояния можно значительно облегчить построение элементов чертежа.

Рисунок 2 – Строка состояния

В левой части строки состояния отслеживаются координаты положения маркера мышки.

Шаг (Snap). Выбор настроек параметра – правой клавишей мыши выбрать параметр «Настройка» (Settings). С помощью этого параметра задается, с каким шагом на чертеже будет двигаться курсор мыши. Шаг задается как по оси Х, так и по оси Y.

Сетка (Grid). Выбор настроек параметра – правой клавишей мыши выбрать параметр «Настройка» (Settings). После нажатия клавиши на область чертежа накладывается сетка с заданным шагом.

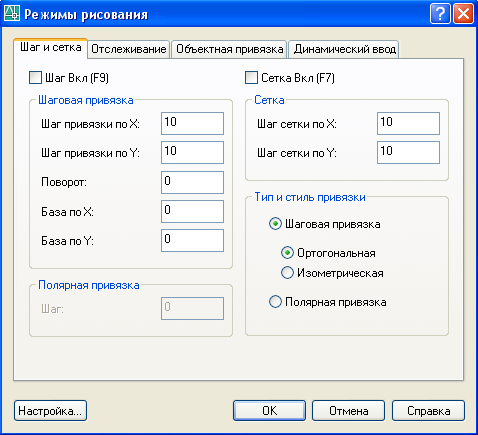

Рисунок 3 – Настройка параметров сетки и шага

Орто (Ortho). После нажатия этой клавиши курсор мыши при построении элементов чертежа будет двигаться только по горизонтали и вертикали. Перемещение объектов чертежа в этом режиме возможно только параллельно осям координат.

Отс-поляр (Polar) – полярная привязка. В режиме отслеживания опорных полярных углов, можно привязаться в ходе построения элементов чертежа к определенным опорным углам. По умолчанию в качестве полярных установлены углы 0,90,180 и 270⁰. Изменить настройку параметра можно, выбрав правой клавишей мыши выбрать параметр «Настройка» (Settings). Отсчет полярных углов удобнее вести от нуля. Для этого выбирается параметр «Абсолютно». Для отслеживания углов как относительные, выбирается параметр от последнего сформированного на чертеже сегмента.

Для того, чтобы задать приращение значения опорного угла, в окне Шаг углов (Incerement angle) выбирается нужное значение. Дополнительные углы (Additional angles) – для задания своего значения полярного угла. Таких пользовательских опорных углов может быть не более 10.

Рисунок 4 – Настройка параметров полярного отслеживания

В области Object Snap Tracking Settings определяется взаимодействие отслеживания опорных полярных углов с механизмом объектной привязки. В ней определяется: применять при объектной привязке только главные ортогональные направления, либо применять все заданные значения опорных углов.

Объектная привязка (Osnap). Данный параметр используется, если новые объекты на чертеже необходимо привязать к ранее построенным. При нажатии этой клавиши привязка будет обозначаться на чертеже автоматически, согласно выбранным параметрам.

В панели «Свойства» (Options) можно задать размер и цвет курсора.

Панель Object Snaps
Обозначение	Описание команды
	Temporary Tracking Point (Временная точка слежения). Отслеживает положение точки в динамике.
	Snap From (Отступ). Объектная привязка, которая устанавливает временную точку ссылки как базовую для определения очередной точки.
	Snap to Endpoint (Привязка к концу). Привязка к ближайшей конечной точке линии или дуги, границы области и трехмерного тела
	Snap to Midpoint (Привязка к середине). Привязка к средней точке таких объектов, как линия или дуга
	Snap to Intersection (Привязка к пересечению). Привязка к пересечению двух линий, линии с дугой или окружностью, двух окружностей и/или дуг, сплайнов, границ области. Оба объек­та должны пересекать мишень. Реализует расширенный режим привязки к точке пересечения продолжения двух объектов. При этом с помощью маркера выбирается один объект и затем дается возможность выбора второго объекта.
	Snap to Apparent Intersection (Привязка к мнимому пересечению). Привязка к точке пред­полагаемого пересечения. Ищет точку пересечения двух объектов, которые не имеют явной точки пересечения в пространстве, а имеют лишь видимую на экра­не точку пересечения. Работает с границами областей и кривыми, но не работает с границами и углами трехмерных тел. Реализует два режима: поиск види­мой на экране точки пересечения объектов (Apparent Intersection) или их продолжения (Extended Apparent Intersection).
	Snap to Extension (Привязка к продолжению). Новая функция привязки к продолжениям объектов. Помогает пользователю строить объекты, опираясь на линии, являющиеся временным продолжением друг друга
	Snap to Center (Привязка к центру). Привязка к центру окружности, дуги или эллипса (необходимо указывать на линию дуги или окружности или эллипса, а не на их центр).
	Snap to Quadrant (Привязка к квадранту). Привязка к ближайшей точке квадранта па дуге, окружности или эллипсе (0, 90, 180, 270 градусов, на дуге только видимые части)
	Snap to Tangent (Привязка к касательной). Привязка к точке на окружности или дуге, которая при соединении с последней точкой образует касательную.
	Snap to Perpendicular (Привязка к перпендикуляру). Привязка к точке на линии, окружности, эллипсе, сплайне или дуге» которая образует совместно с последней точкой нор­маль к этому объекту.
	Snap to Parallel (Привязка к параллели). Новая функция привязки объектов к параллелям, что расширяет возможности построения объектов, параллельных существующим.
	Snap to Insertion (Привязка). Привязка к точке вставки текста, атрибута, фор­мы, определения атрибута или блока.
	Snap to Node (Привязка к узлу). Привязка к точечному элементу.
	Snap to Nearest (Привязка к ближайшему). Привязка к точке на линии, дуге или окружности, которая является ближайшей к позиции перекрестья.
	Snap to None (Без привязки). Отмена объектной привязки. Для отмены режима объ­ектной привязки на запрос команды можно ответить OFF (ВЫКЛ) либо нажать клавишу ENTER.
	Текущие режимы объектной привязки можно задать через диалоговое окно установки режимов объектной привязки, вызвав его функциональной клавишей F3 или из пункта меню.

Otrack – отслеживание. Использует уже имеющиеся точки в качестве опорных, с помощью полярного отслеживания и непосредственного ввода расстояния формируются новые узловые точки. Т.е. с помощью этой клавиши можно знакомиться с характеристиками уже существующих точек.

LWT – включает толщину линий.

Чертеж сохраняется в формате .dwg.

Если необходимо сохранить шаблон, то в формате .dwt.
