4.3. Оценка точности проекта геодезического обоснования
Оценка точности заключается в вычислении средних квадратических ошибок следующих элементов проекта геодезической сети:
СКО положения пункта в наиболее слабом месте сети m0;
СКО положения наиболее слабых смежных пунктов mI-J;
СКО дирекционного угла mi-j;
СКО длины линии msi-j;
СКО определения площади геометрической фигуры, образованной пунктами ГО mp
и сравнение их с нормативными величинами.
СКО элементов вычисляются по заданной нормативно СКО угловых и линейных измерений (mβ и mL), которые соответствуют запроектированному классу геодезического построения (см. табл. 4.17). В качестве нормативных требований, предъявляемых к геодезическим построениям для целей ГКН, фигурирует СКО положения наиболее слабых смежных пунктов mI-J [26, 46] и СКО определения длины линии в наиболее слабом месте [28].
Оценка точности проекта геодезической сети выполняется на основании теории метода наименьших квадратов, детально изложенной в работах [11, 24, 37, 38, 45]. Основой для выполнения оценки точности является выполненный проект геодезической сети с определенными графически координатами исходных и определяемых пунктов и запроектированные измерения. Оценка точности выполняется на основании принятия гипотезы о нормальном характере распределения случайных ошибок в векторе измерений, который затем будет получен в результате реализации выполненного проекта.
Оценка точности необходима для анализа выполненного проекта геодезического построения и определения его соответствия целям и задачам государственного кадастра недвижимости, создаваемого в заданной территориальной зоне.
4.3.1. Оценка точности положения пункта в наиболее слабом месте сети
Для выполнения оценки точности необходимо вычислить матрицу весовых коэффициентов определяемых пунктов по следующей формуле:
(4.26)
где А – матрица параметрических уравнений запроектированных уравнений;
Р – матрица весов запроектированных измерений.
Число строк в матрице А определяется числом всех запроектированных измерений в сети (n), а число столбцов – удвоенным числом определяемых пунктов. Например, для сети, изображенной на рис. 4.24, матрица А будет иметь размеры 4 2.
Рис. 4.24. Схема запроектированного линейно-углового построения:
–исходные пункты; – определяемый пункт;3, L2-3 – измеряемые элементы
Строка матрицы А представляет параметрическое уравнение для соответствующего запроектированного измерения. Для углов параметрическое уравнение в индексном виде записывается следующим образом (отметим, что поскольку имеются только запроектированные измерения свободные члены параметрических уравнений равны нулю и в уравнении не приводятся):
(4.27)
где VβK' – поправки в измеренные значения углов, которые на этапе оценки точности проекта остаются неизвестными и которые обозначают строки матрицы параметрических уравнений поправок А;
k' – порядковый номер запроектированного угла в сети;
k, i, j – индексы параметрического уравнения, соответствующие номерам исходных и определяемых пунктов, образующих запроектированный угол;
– поправки к приближенным значениям координат определяемых пунктов (на этапе оценки точности проекта они остаются неизвестными и обозначают соответствующие столбцы матрицы параметрических уравнений А);
– коэффициенты параметрического уравнения поправок, вычисляемые по следующим формулам:
(4.28)
где – соответственно дирекционный угол и длина линии Skj.
Дирекционный угол и длина линии измеряются по схеме запроектированной сети или вычисляются по графически измеренным координатам. Размерность Skj следует выбирать таким образом, чтобы коэффициенты параметрических уравнений (4.28) были близки к единице.
Для измеренных расстояний параметрическое уравнение поправок в индексном виде записывается следующим образом:
. (4.29)
Дальнейший этап оценки точности проекта геодезической сети заключается в преобразовании индексного уравнения (4.27) к виду, который соответствует запроектированным угловым измерениям. Для этого необходимо индексный рис. 4.25 последовательно, в соответствии с номерами запроектированных углов, наносить на схему геодезической сети (рис. 4.24).

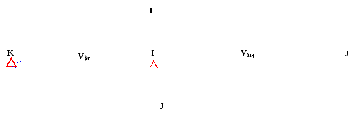

Рис. 4.25. Индексное обозначение измеренного угла и длины линии
Рис. 4.26. Индексное обозначение запроектированных элементов в геодезическом построении
Соответственно для первого, второго и третьего запроектированного угла параметрические уравнения будут иметь следующий вид:
Для запроектированной длины линии параметрическое уравнение на основании индексного уравнения (4.29) и рис. 4.26. будет иметь следующий вид:
.
Следующим этапом оценки точности проекта геодезического построения является внесение коэффициентов параметрических уравнений запроектированных измерений в матрицу А исходного уравнения (4.26). При этом отметим, что столбцами матрицы А являются только поправки к приближенным значениям координат определяемых пунктов. Следовательно, коэффициенты параметрических уравнений поправок при исходных пунктах будут равны нулю.
Например, для сети, изображенной на рис. 4.24, матрица А будет иметь следующий вид (табл. 4.18).
Таблица 4.18
Матрица параметрических уравнений поправок
Запроектированные измерения |
3 |
3 |
V1 |
а32 |
в32 |
V2 |
-а31 |
-в31 |
V3 |
а31-а 32 |
в31-в32 |
VL2-3 |
-cos23 |
-sin23 |
Для вычисления коэффициентов матрицы А целесообразно составить таблицу следующего вида (табл. 4.19).
Таблица 4.19
Таблица для вычисления коэффициентов матрицы А
Название стороны |
i-j |
sini-j |
cosi-j |
Si-j (см) |
Ai-j |
Bi-j |
1-3 |
90о |
1 |
0 |
50 000 |
4,12 |
0 |
1-2 |
180о |
0 |
-1 |
50 000 |
0 |
4,12 |
2-3 |
45о |
0,707 |
0,707 |
50 000 |
2,51 |
-2,51 |
Используя вычисленные значения коэффициентов, получаем матрицу параметрических уравнений поправок А в численном виде (табл. 4.20).
Таблица 4.20
Матрица параметрических уравнений поправок в численном виде
Запроектированные измерения |
X3 |
Y3 |
V1 |
-2,51 |
2,51 |
V2 |
4,12 |
0 |
V3 |
-1,61 |
-2,51 |
VL2-3 |
1 |
0 |
Число строк и столбцов матрицы весов результатов измерений Р в формуле (4.26) определяется числом всех измерений в запроектированной сети. Так, для рассматриваемой сети (см. рис. 4.24) размер матрицы Р определяется как 4 4.
Недиагональные элементы матрицы Р (при условии принятия гипотезы о независимости измерений) равны нулю. Диагональные элементы – веса соответствующих измерений. Для запроектированных измеренных углов веса вычисляются по формуле
(4.30)
где – СКО единицы веса;
mβ – СКО измеренного угла.
На стадии оценки точности проекта, как правило, принимают условие
= mβ, (4.31)
тогда веса измеренных углов в формуле (4.30) равны 1.
Веса запроектированных измеренных расстояний с учетом условия (4.31) определяются по следующей известной формуле теории математической обработки геодезических измерений:
(4.32)
Следует иметь в виду, что размерность mL в формуле (4.32) должна быть равна размерности Skj в формуле (4.28).
В результате вычислений по формуле (4.26) получается матрица весовых коэффициентов. Число строк и столбцов матрицы Q определяется удвоенным числом определяемых пунктов. Например, для рассматриваемой сети матрица весовых коэффициентов имеет следующий вид (табл. 4.21).
Таблица 4.21
Матрица весовых коэффициентов Q в индексном и численном виде
|
X3 |
Y3 |
X3 |
Qx3 |
Qx3y3 |
Y3 |
|
Qy3 |
|
X3 |
Y3 |
X3 |
0,0385 |
-0,0021 |
Y3 |
|
0,1111 |
На диагонали матрицы находятся весовые коэффициенты, характеризующие точность соответствующего пункта. Например, для произвольного пункта имеем
(4.33)
Если, например, для рассматриваемого варианта (см. рис. 4.24) запроектирована триангуляция 4-го класса, то для определяемого 3-го пункта получим
Размерность вычисленной СКО положения пункта будет определяться размерностью SKJ в формулах (4.28) и mL в формуле (4.32).
В результате сравнения полученных данных с нормативными значениями делают заключение о соответствии запроектированного геодезического построения целям и задачам государственного кадастра недвижимости.
Отметим, что для варианта построения геодезической сети, в которой несколько определяемых пунктов, максимальная сумма диагональных элементов определяет наиболее слабый пункт.
