БЕСКОНТАКТНЫЕ РЕЛЕ
Сравнительная характеристика контактных и бесконтактных реле
Бесконтактные элементы релейного действия воздействуют на внешние цепи не в результате механического размыкания и замыкания контактов, а вследствие резкого изменения какого-либо параметра цепи
– активного сопротивления, индуктивности или емкости.
Достоинства бесконтактных реле:
- более высокую надежность из-за отсутствия подвижных частей,
а также из-за отсутствия контактов, -более высокое быстродействие,
-независимость их работы от положения в пространстве, -малые размеры.
Недостатки бесконтактных реле по сравнению с контактными:
-более высокая чувствительность к внешним электромагнитным влияниям, помехам,
-подверженность воздействию радиации,
-зависимость от качества электрического питания,
-сбой (кратковременная потеря работоспособности), -невозможность наблюдать визуально их состояние, - отсутствие полного гальванического отключения нагрузки.
Бесконтактное магнитное реле
Схема простейшего магнитного усилителя
Входным током усилителя является ток управления Iу, а выходным – ток нагрузки Iн.
Ток в цепи нагрузки |
IÍ |
|
|
U |
|
, |
|
|
|
||||
|
x2 |
(R |
|
|||
|
|
|
R )2 |
|||
|
|
Ð |
Í |
Ð |
|
|
где xÐ и RÐ |
- индуктивное и активное сопротивления рабочей обмотки. |
|||||
|
|
|
xÐ |
LÐ, |
||
|
|
где ω |
- круговая частота |
|||
тока рабочей цепи.
Принцип действия магнитного усилителя –
при изменении подмагничивающего тока Iу изменяется магнитная проницаемость ферромагнитного материала dB / dH и индуктивность рабочей обмотки
LwÐ2 S ,
Ðlc
где S, l – соответственно площадь поперечного сечения и длина силовой линии сердечника.
Характеристики магнитного усилителя
1- Зависимость Lp(Iу)[μ(Iу)]
2- Зависимость Iн(Iу)
Ií U /( L)
3- Зависимость Iн(Iу) при
Uñì const
Коэффициент усиления
kó Ií / Ió

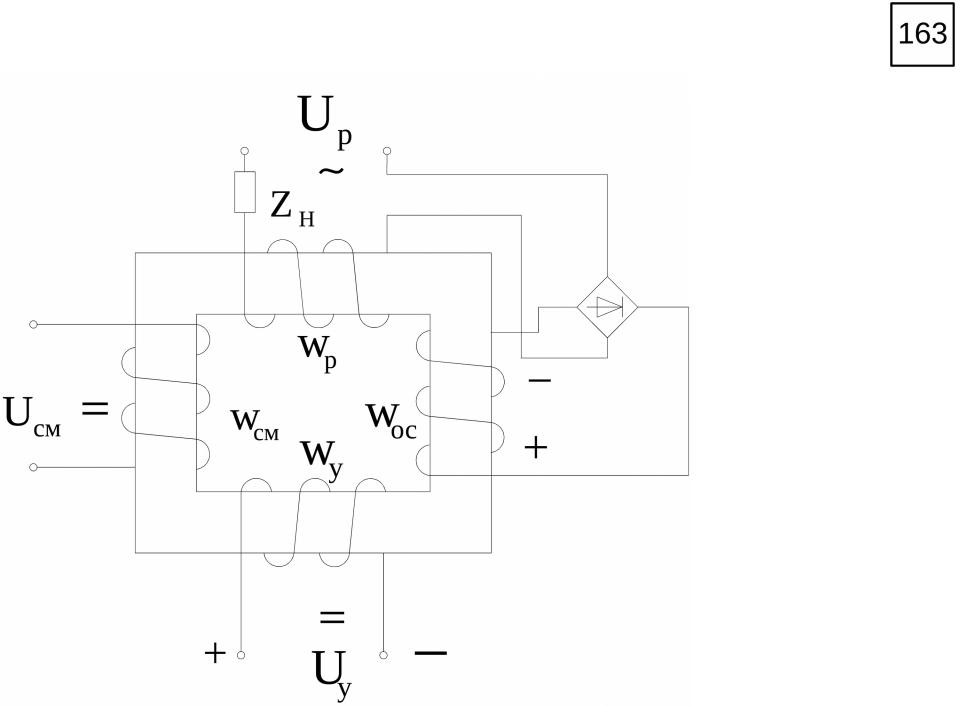

Схема магнитного усилителя с обратной связью
kî ñ Hî ñ / Hð î ñ / ð
Характеристики магнитного усилителя с обратной связью
2- Зависимость Iн(Iу)
4- Зависимость Iн(Iу) при kос < 1
5- Зависимость Iн(Iу) при kос > 1
Характеристики бесконтактного магнитного реле
а) - режим реле с нормально замкнутым выходом; б) - режим с нормально разомкнутым выходом;
в) – режим поляризованного реле с нейтральной регулировкой.
Достоинства БМР: -высокая надежность;
-отсутствие контактов и подвижных частей; -независимость работы от положения в пространстве;
-виброустойчивость.
Недостатки:
–наличие тока холостого хода;
-возможность коммутации только одной цепи нагрузки;
-сравнительно большие размеры;
-большое потребление энергии.
Магнитные элементы с прямоугольной петлей гистерезиса
Коэффициент прямоугольности петли r / m
Предельная петля гистерезиса имеет следующие характеристики:.
Bmax – индукция насыщения; Br – остаточная индукция; Hc - задерживающая (коэрцитивная) сила.
Коэрцитивная сила — значение напряженности магнитного поля, необходимое для полного размагничивания ферро- или ферримагнитного вещества.
