Выбор оборудования передачи данных
При анализе матрицы коэффициентов загрузки оборудования передачи данных можно сделать вывод, что пропускной способности оборудования, ориентировочно принятой при расчетах равной 100 Мбит/с, хватает с большим запасом. Оставим данное значение без изменений. Это обеспечит стабильную работу сети и запас по производительности на будущее (для подключения дополнительных рабочих станций и для возможного увеличения объема обмена информации между пользователями и серверами).
Рассчитаем интенсивности потока данных между рабочими станциями каждой группы и серверами:
|
|
Объем информации, пользователя типа t по сервису s за смену (Q[t,s],Мб) |
|||||||
|
Тип(t) |
Сервис |
ИТОГО |
||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
||
|
1 |
93 |
62 |
46,5 |
31 |
0,62 |
6,2 |
17,6 |
256,9 |
|
2 |
137 |
39,1 |
48,9 |
27,4 |
0,978 |
3,42 |
16,6 |
273,4 |
|
3 |
130 |
64,8 |
69,8 |
19,9 |
0,499 |
3,99 |
17 |
306,0 |
|
4 |
130 |
64,8 |
69,8 |
19,9 |
0,499 |
3,99 |
17 |
306,0 |
|
5 |
147 |
48,9 |
63,5 |
21,5 |
0,782 |
2,93 |
16,6 |
301,2 |
|
6 |
96,8 |
44,3 |
44,3 |
21 |
0,564 |
3,63 |
13,7 |
224,3 |
|
Группа |
Комната |
Пользователи |
Количество по типам |
Q [группы] (Мб) |
γ [группы] (Мбит/с) |
|||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|||||
|
1 |
1-1 |
1-6 |
1 |
1 |
1 |
1 |
1 |
1 |
1667,8 |
0,5 |
|
2 |
1-2 |
7-10 |
1 |
0 |
0 |
0 |
1 |
1 |
782,4 |
0,2 |
|
3 |
1-3 |
11-19 |
0 |
1 |
1 |
1 |
1 |
1 |
1410,9 |
0,4 |
|
4 |
1-4 |
20-24 |
2 |
2 |
2 |
2 |
2 |
2 |
3335,6 |
0,9 |
|
5 |
1-5 |
25-27 |
1 |
1 |
1 |
1 |
1 |
0 |
1443,5 |
0,4 |
|
6 |
1-6 |
28-35 |
2 |
2 |
2 |
2 |
1 |
2 |
3034,4 |
0,8 |
|
7 |
2-1 |
36-42 |
1 |
1 |
1 |
1 |
2 |
1 |
1969,0 |
0,5 |
|
8 |
2-2 |
43-47 |
1 |
1 |
1 |
0 |
0 |
1 |
1060,6 |
0,3 |
|
9 |
2-3 |
48-57 |
1 |
1 |
1 |
1 |
1 |
1 |
1667,8 |
0,5 |
|
10 |
2-4 |
58-63 |
2 |
2 |
2 |
3 |
2 |
2 |
3641,6 |
1,0 |
|
11 |
2-5 |
64-67 |
1 |
1 |
1 |
1 |
1 |
1 |
1667,8 |
0,5 |
|
12 |
2-6 |
68-76 |
2 |
2 |
2 |
2 |
2 |
2 |
3335,6 |
0,9 |
|
13 |
3-1 |
77-84 |
1 |
1 |
1 |
0 |
1 |
1 |
1361,8 |
0,4 |
|
14 |
3-2 |
85-90 |
0 |
0 |
0 |
1 |
1 |
0 |
607,2 |
0,2 |
|
15 |
3-3 |
91-101 |
1 |
1 |
1 |
0 |
0 |
1 |
1060,6 |
0,3 |
|
16 |
3-4 |
102-108 |
2 |
2 |
1 |
2 |
2 |
2 |
3029,6 |
0,8 |
|
17 |
3-5 |
109-113 |
0 |
0 |
1 |
1 |
1 |
1 |
1137,5 |
0,3 |
|
18 |
3-6 |
114-123 |
2 |
2 |
2 |
2 |
1 |
1 |
2810,1 |
0,8 |
Данные расчетов еще раз подтверждают, что выбранная пропускная способность в 100 Мбит/с обеспечивает большой запас. Вполне хватило бы оборудования с пропускной способностью в 10 Мбит/с, но на сегодняшний день в покупке такого оборудования нет смысла, т.к. оно снято с производства, а существующие решения поддерживают скорости передачи 10/100 Мбит/с.
Для объединения рабочих станций в сеть мною выбрано оборудование фирмы 3Com ввиду большого разнообразия моделей и приемлемой цены:
-
3Com OfficeConnect Dual Speed Switch 5 (3C16790B-ME)
Описание:
-
Стандарты: IEEE 802.3,IEEE 802.3u,IEEE 802.3x
-
Скорость подключения: 10/100Мбит/с
-
Количество портов: 5
-
Разъемы: 5 UTP
-
Блок питания: внешний
-
Индикаторы состояния сети на каждом порту
-
Размеры: 2.42 x 22 x 13.5
-
3Com Dual Speed Switch 8 (3C16791C-ME)
Описание:
-
Порты 10/100: 8
-
Таблица MAC-адресов: 2000 адресов
-
Буфер: 512 Кб
-
Поддержка VLAN
-
Управление
-
Возможность установки в стойку есть
-
Размеры: 14.5 x 8.5 x 2.25 мм
-
3Com OfficeConnect Gigabit Switch 16 (3C1671600-ME)
Описание:
-
Скорость подключения:10/100/1000 Мбит/с
-
Количество портов:16
-
Размеры 5.5 x 22.8 x 18.5 мм
-
Размер таблицы MAC адресов: 4000
-
Поддержка VLAN

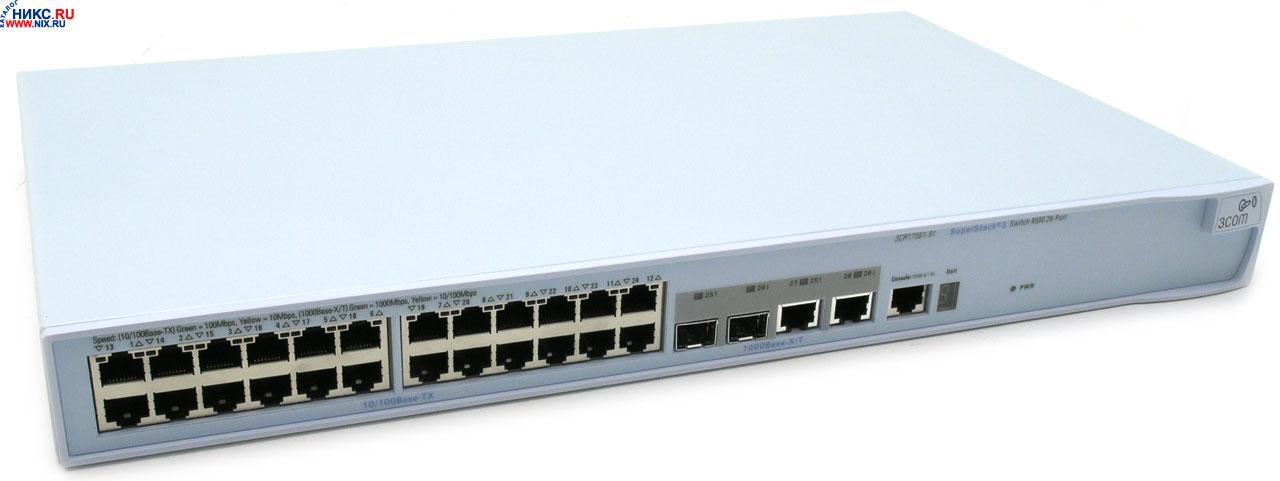

В качестве корневого коммутатора мною выбран 3Com Switch 4500 26-Port (3CR17561-91-ME).
Описание:
-
MAC Address Table: 8000 адресов
-
QoS: Поддерживается 802.1p Class of Service / Quality of Service (CoS/QoS); 8 аппаратных очередей приоритетов на порт
-
VLAN: С группировкой портов; до 256 VLAN
-
VoIP: Функция Voice VLAN позволяет определить наличие IP-телефонов и динамически приписать соответствующие порты коммутатора к Voice VLAN, что обеспечивает автоматическое конфигурирование и приоретизацию VoIP-трафика
-
Гигабитные порты: 2 порта 10/100/1000 Мбит/сек
-
Порты SFP: 2 гигабитных порта, разделяемых с портами SFP
-
Порты Fast Ethernet: 24 порта 10/100 Мбит/сек
-
Управление: SNMP, интерфейс командной строки
-
Потребление энергии: 35 Вт – максимальное
-
Безопасность: RADIUS Authenticated Device Access (RADA) обеспечивает идентификацию подключенных устройств по MAC-адресу; контроль доступа по номеру порта
-
Размеры: 440 x 44 x 274 мм
Все коммутаторы и серверы необходимо подключить к корневому коммутатору, расположенному на 2 этаже. Кабель с 1 и 3 этажей проводится по межэтажному кабель-каналу. На этих этажах расположены патч-корды для избежания замены всех коридорных линий в случае повреждения межэтажных кабелей. В проектируемой сети образуется топология «иерархическая звезда» на базе технологии Fast Ethernet. И топология, и выбранная технология являются универсальными, что обеспечивает подключение практически любого дополнительного сетевого оборудования и быструю модернизацию и расширение сети.
Выбранное оборудование позволяет объединить некоторые группы, расположенные рядом на этаже. Но такое объединение производиться не будет. Это создаст запас свободных портов и позволит в будущем увеличить при необходимости количество рабочих станций пользователей без дополнительных затрат на сетевое оборудование.
Для соединения компьютеров, сетевого оборудования и серверов предполагается использование неэкранированной витой пары категории 5е. Кабель укладывается в короб. Рабочие станции подключаются к розеткам в коробе.
