Распределение объёма пояснительной записки

Часть пояснительной записки

Число листов

Титульный лист

1

Содержание;

1-2

Перечень используемых сокращений

1

Предметный указатель

1-2

Техническое задание на дипломный проект

4-5

Введение

8-10

Специальный (основной), включающую конструкторскую и исследовательскую части

30--40

Технологический раздел

10-15

Организационно - экономический раздел;

10-15

Раздел по производственной и экологической безопасности

8-10

Заключение

1

Литература (10-20 источников)

1-3

Приложения (если объем приложений больше 30 страниц, то приложения оформляются в виде отдельной книги)

20-30

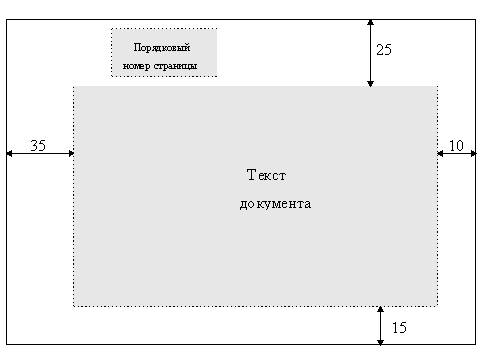

Рис.1. Оформление текста на листе формата А4

    1. Построение пояснительной записки

ПЗ разделяют на разделы и подразделы. Структурными элементами текста ПЗ являются разделы, подразделы, пункты, подпункты и перечисления.

Отдельная нумерация страниц ПЗ в пределах раздела и подраздела не допускается.

Разделы - первая ступень деления, должны иметь порядковые номера в пределах всей ПЗ, обозначенные арабскими цифрами с точкой и заголовки.

Подразделы должны иметь нумерацию в пределах каждого раздела. Номера подразделов состоят из номеров раздела и подраздела, разделенных точкой. В конце номера подраздела также должна ставиться точка.

Пункт - часть раздела или подраздела, обозначенная номером. Может иметь заголовок.

Подпункт - часть пункта, обозначенная номером, может иметь заголовок.

Абзац - логически выделенная часть текста, не имеющая номера. Абзац начинается с красной строки - 1,25 мм, выравнивание строки производится по ширине листа.

Каждый раздел ПЗ рекомендуется начинать с нового листа (страницы). Наименования разделов и подразделов должны быть краткими. Наименования разделов записывают в виде заголовков прописными буквами и размещают

симметрично относительно правой и левой границ текста, размер шрифта - 12, начертание шрифта - жирный.

Рис. 2. Оформление текста на листе формата А3

Наименования подразделов записывают в виде заголовков (с абзаца) строчными буквами (кроме первой прописной), размер шрифта - 12, начертание шрифта - жирный.

Подчеркивать заголовки и переносить слова в заголовках не допускается.

Точку в конце заголовка не ставят. Если заголовок состоит из двух предложений, их разделяют точкой.

Содержащиеся в тексте пункта или подпункта перечисления требований, указаний, положений обозначают арабскими цифрами со скобкой, например: 1), 2), 3), и т.д.. Допускается выделять перечисления простановкой дефиса перед текстом. Каждый пункт, подпункт и перечисление записывают с абзаца. Не рекомендуется делать ссылки на элементы перечисления.

При отсутствии разделов в тексте документа его первым структурным элементом является пункт.

Допускается помещать текст между заголовками раздела и подраздела, между заголовками подраздела и пункта. Каждый структурный элемент начинается с абзацного доступа.

Расстояние между заголовком и последующим текстом, а также между заголовками раздела и подраздела, должно быть равно - двум интервалам.

Для подразделов, текст которых записывают на одной странице с текстом предыдущего раздела, расстояние между последней строкой текста и последующим заголовком должно быть равно - трем интервалам.

Расстояние между основаниями строк заголовка принимают таким, как в тексте.

Нумерация страниц должна быть сквозной. Первой страницей является титульный лист. Номера страниц рекомендуется проставлять арабскими цифрами в центре в пределах верхнего поля. На титульном листе номер страницы не ставится. Если в работе содержатся рисунки и таблицы, расположенные на отдельных страницах, эти страницы включают в общую нумерацию. Если рисунок или таблица располагается на листе формата, превышающего А4, его следует считать за одну страницу.

Пример структуры текста и нумерация его разделов, подразделов, пунктов и подпунктов приведен на рис. 3.

Рис. 3. Структура текста пояснительной записки
