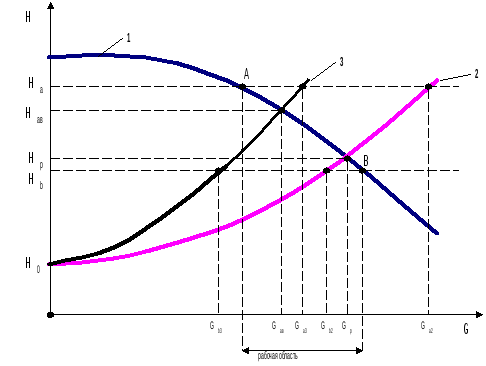

Совместная работа центробежных насосов и тепловой сети

      Отечественные насосы пока оставляют желать намного лучшего. Это повышенный расход электроэнергии, шум, утечки жидкости через сальники, слабая надежность, повышенные требования к безопасности работы. Цена их все же ниже западных аналогов. Рассмотрим насосное оборудование фирм WILO (Германия) иGrundfos(Дания).

       В принципе, ярких технологических отличий между насосами этих фирм не существует. Каждая из них выпускает только высококачественное оборудование и претендует на мировое лидерство в насосостроении. Но некоторые особенности, все же, имеются. Например существенным отличием насосов фирмы WILOявляется использование в некоторых моделях циркуляционных насосов (мокрого хода) рабочих колес из высокопрочного пластика армированного стекловолокном, в то время какGrundfosвыпускает такие насосы только с колесами из нержавеющей стали. Именно по этой причине насосное оборудование фирмыWILOнесколько дешевле. На качестве работы оборудования это не отражается.       Список выпускаемого этими фирмами насосного оборудования огоромен . Однако, попытаемся создать общую выборку-обзор большинства моделей выпускаемых каждой из фирм, с указанием обобщенных характеристик серий и основных особенностей каждой из моделей. Ниже и представлены данные обзоры.

Насос

Характеристика серии

Диапазон мощности

Использование

Конструкция

Циркуляционные насосы с электронным регулированием для систем отопления

UPE серии 100

Q- до 2,7куб.м./часH- до 4,5мt- max 110 ° CP- max 10бар

Преимущественно в 2-х трубных системах отопления с термостатными регуляторами в одно- и двухсемейных домах

Циркуляционные насосы типа "Инлайн" с "мокрым ротором" и встроенной системой регулирования частоты вращения Исполнение UPE...A: циркуляционный насос, удаляющий воздух из системы

Циркуляционные насосы с электронным регулированием для систем отопления

UPE серии 2000

Q- до90 куб.м./часH- до 12 мt- max 110 ° CP- max 10бар

Циркуляционные насосы типа "Инлайн" с "мокрым ротором" и встроенной системой регулирования мощности

Исполнение UPE...A: циркуляционный насос, удаляющий воздух из системы. PMS 2000: система управления насосами для обеспечения централизованного управления несколькими насосами и их контроля

Регулируемые циркуляционные насосы для отопительных систем

UP/UPS серии 100

Q- до 10 куб.м./часH- до 8мt- +2 до +110 ° CP- max 10бар

Во всех отопительных и холодноводных установках

Двух- или трехскоростные циркуляционные насосы типа "Инлайн" с "мокрым ротором" Исполнение UP: одна частота вращения Исполнение UPS...A: циркуляционный насос, удаляющий воздух из системы

Циркуляционные насосы

UPN, UP, UPS...B

Q- до 10 куб.м./часH- до 8 мt- до +110 ° CP- max 10бар

Для любых систем перекачивания технической воды

Циркуляционные насосы типа "Инлайн" оснащенные электродвигателями с защищенным статором. Детали, находящиеся в контакте с рабочей жидкостью, выполнены из коррозиеустойчивых материалов, например хромоникелевой стали, латуни, бронзы

Циркуляционные насосы серии 200 с электрическим регулированием, DN32-100

UPS, UPSD

Q- до 100 куб.м./часH- до 18 мt- до +140 ° CP- max 10бар

Во всех отопительных и холодноводных установках а также в установках для технических вод

Трехскоростной циркуляционный насос с погружным электродвигателем ("мокрым ротором") с защищенным статором с внутренними деталями из хромоникелевой стали

Циркуляционные насосы DN 125

Модель GD

Q- до 80 куб.м./часH- до 2,4 мt- до +140 ° CP- max 10бар

Для всех отопительных и холодноводных установок

Односкоростной циркуляционный насос с погружным ротором электродвигателя и защищенным статором.

Насосы ("с сухим ротором") с электронным регулированием

TPE серии 2000

Q- до 110 куб.м./часH- до 24 мt- до +170 ° CP- max 16бар

Для всех отопительных и холодноводных установок

Одноступенчатые циркуляционные насосы, низкого давления типа "Инлайн" с нормальным всасыванием, противоположным расположением напорного и всасывающего патрубков одинакового условного диаметра, торцевым уплотнением вала и трехфазными электродвигателями с поверхностным охлаждением и встроенной системой электронного регулирования мощности

Насосы ("с сухим ротором") с электронным регулированием

TPE серии 2000

Q- до 110 куб.м./часH- до 24 мt- до +170 ° CP- max 16бар

Для всех отопительных и холодноводных установок

Одноступенчатые циркуляционные насосы, низкого давления типа "Инлайн" с нормальным всасыванием, противоположным расположением напорного и всасывающего патрубков одинакового условного диаметра, торцевым уплотнением вала и трехфазными электродвигателями с поверхностным охлаждением и встроенной системой электронного регулирования мощности

Насосы типа "Инлайн"

TP, TPD, LM/LP, CLM, LMD, LPD, CDM

Q- до 600 куб.м./часH- до 60 мt- до +140 ° CP- max 16бар

Для всех отопительных и холодноводных установок

Одноступенчатые циркуляционные насосы, низкого давления типа "Инлайн" с нормальным всасыванием, противоположным расположением напорного и всасывающего патрубков одинакового условного диаметра, торцевым уплотнением вала и стандартным электродвигателем

Блочные насосы

DNM/DNP

Q- до 160 куб.м./часH- до 64 мt- до +140 ° CP- max 16бар

Для всех отопительных и холодноводных установок

Односкоростные циркуляционные насосы, низкого давления блочного типа с нормальным всасыванием, осевым расположением всасывающих патрубков и радиальным напорных, торцевым уплотнением вала и непосредственно прифланцованными стандартными электродвигателями

Насосы, оснащенные электродвигателями с электронным регулированием

UMTE/UPTE, LME/LPE, DNME/DNPE, CRE/CRNE, CHIE, SPKE, CRKE

Q- до 60 куб.м./часH- до 100 мt- до +140 ° CP- max 15бар

Для всех отопительных и холодноводных установок

Центробежные насосы различного типа с приводом от электродвигателей серии MGE фирмы GRUNDFOS с бесступенчато регулируемой частотой вращения
