Техническое предложение – это совокупность документов, которые должны содержать техническое обоснование целесообразности разработки документации изделия на основе анализа технического задания. Рассматриваются различные варианты возможных решений изделий, сравнительной оценки решений с учетом особенностей изделий.
Анализ композиционного построения моделей отражает качественные характеристики ассортимента коллекции, и представлен в таблице 11.
Таблица – 11 Анализ композиционного построения моделей
Номер модели |
Силуэтное решение модели |
Форма и покрой рукава |
Членение спинки и полочки |
Характеристика декоративно-конструктивных элементов |
1 |
2 |
3 |
4 |
5 |
Комплект женский (модель 1 – платье женское, модель 2 – накидка декоративная, модель 3 – шорты укороченные) |
||||
1 |
Полуприлегающий |
|
Спинка: вертикальное членение – средний шов, талевые вытачки, декоративный пояс; горизонтальное членение –отрезная часть по линии бёдер, декоративная кокетка из шифоновой ткани по линии бёдер, нижние боковые части шорт, декоративный пояс. Полочка: вертикальное членение – вытачка по средней линии полочки, складки по центру п. половинок шорт; декоративные элемент платья |
Декоративный элемент в виде перекрещивающихся полос ткани расположенныйна полочке от плечевыхдо боковых швов; воротник стояче-отложной, декоративная кокетка из шифоновой ткани по линии бёдер на спинке. |
Продолжение таблицы 11
1 |
2 |
3 |
4 |
5 |
|
|
|
по линии груди; горизонтальное членение –отрезная часть по линии бёдер, вытачка по линии груди, нижние боковые части шорт. |
|
Платье-боди женское |
||||
2 |
Полуприлегающий |
|
Спинка: вертикальное членение– талевые вытачки, односторонние складки по пройме; горизонтальное членение – кокетка, нижние боковые части по линии бёдер. Полочка: вертикальное членение – односторонние кладки; горизонтальное членение – кокетка, нижние боковые части по линии бёдер. |
Декоративный плащ,исходящий из шва притачивания кокетки; фигурная кокетка с декоративной отделочной строчкой; нижние боковые части платья с декоративной отделочной строчкой. |
Костюм мужской |
||||
3 |
Прилегающий |
Цельнокроеный с ластовицей |
Полочка: вертикальное членение – декоративные вытачки с кантом, средний шов; горизонтальное членение –вставка из 4 частей, воротник стойка. |
Воротник стойка |
Сравнительный анализ моделей коллекции сценических костюмов по композиционному построению выявил качественные характеристики разработанных моделей. Так как модельный ряд коллекции был составлен с учётом требований к костюмам концертно-театральногоназначения, это предусматривает индивидуальный подход к каждой модели с точки зрения композиционного решения. Так же коллекция делится на мужские и женские модели, что указывает на неоднородность моделей коллекции.
Анализ конструктивного решения произведён с целью выявления оптимальных вариантов конструирования основных деталей и конструктивно-декоративных элементов, и представлен в таблице 12.
Таблица 12 – Характеристика конструкторского решения моделей
Рисунок модели в М 1:10 (вид спереди и сзади) |

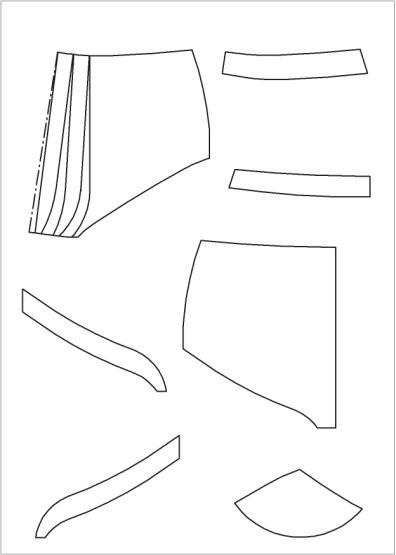

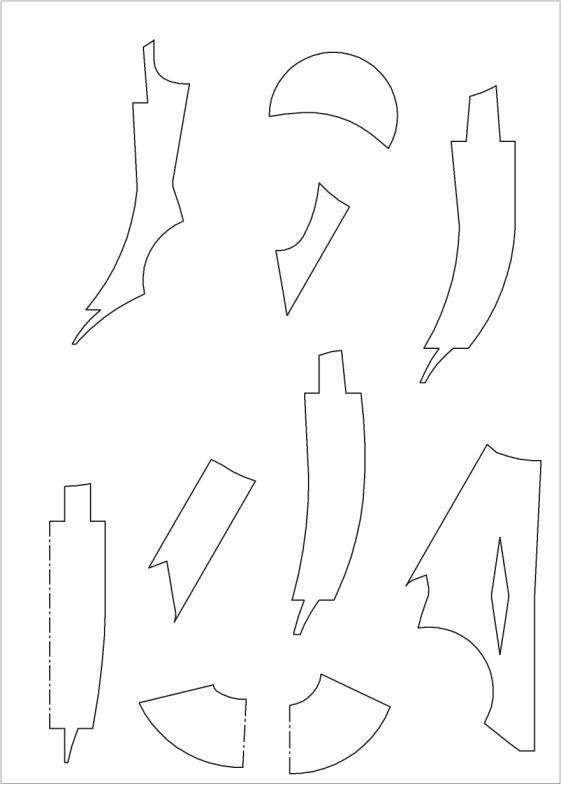

Эскизы деталей различных частей формы (в масштабе 1:20) |
Спецификация деталей |
|||||
основных |
дополнительных |
декоративных |
Номер детали |
Наименование детали |
Количество |
||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Комплект женский |
|||||||
Модель 1
|
полочка в/ч, полочка н/ч, спинка в/ч, спинка н/ч, |
декоративные полосы, обтачки лифа ц/ч и б/ч, горловины, проймы |
Декоративная кокетка, составные части декор. полос, обтачки разреза декор. полос и пояса |
1 |
Полочка верхняя часть |
2 |
|
1 |
5 6 |
13 |
|||||
2 |
Полочка нижняя часть |
2 |
|||||
3 |
Спинка верхняя часть |
2 |
|||||
4 |
Спинка нижняя часть |
2 |
Продолжение таблицы 12
1 |
2 |
3 |
4 |
5 |
6 |
7 |
||
|
2 3 4
|
7 8
9 10 1112
|
14 17 15 16 18 19 20 21 22 |
5 |
Верхняя декоративная полоса без прореза |
1 |
||
6 |
Верхняя декоративная полоса с прорезом |
1 |
||||||
7 |
Нижняя декоративная полоса без прореза |
1 |
||||||
8 |
Нижняя декоративная полоса с прорезом |
1 |
||||||
9 |
Обтачка лифа центральная часть |
1 |
||||||
10 |
Обтачка лифа боковая часть |
2 |
||||||
11 |
Обтачка проймы |
2 |
Продолжение таблицы 12
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
|
|
|
|
спинки |
|
12 |
Обтачка горловины спинки |
2 |
||||
13 |
Декоративная кокетка |
1 |
||||
14 |
Первая составная часть верхней декоративной полосы с прорезом |
1 |
||||
15 |
Верхняя декоративная полоса без прореза |
1 |
||||
16 |
Нижняя декоративная полоса без прореза |
1 |
||||
17 |
Первая составная часть нижней декоративной полосы с прорезом |
1 |
||||
18 |
Вторая составная часть верхней декоративной полосы с прорезом |
1 |
Продолжение таблицы 12
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
|
|
|
19 |
Вторая составная часть нижней декоративной полосы с прорезом |
1 |
20 |
Обтачка разреза верхней декоративной полосы |
1 |
||||
21 |
Обтачка разреза нижней декоративной полосы |
1 |
||||
22 |
Обтачка пояса |
14 |
||||
Модель 2
|
плечевая часть полочки, плечевая часть спинки |
верхний воротник, нижний воротник, стойка воротника |
отвесная декоративная деталь, пата |
1 |
Плечевая часть полочки |
2 |
1 2 |
45 6 |
3 7 |
2 |
Плечевая часть спинки |
1 |
|
3 |
Отвесная декоративная деталь |
2 |
||||
4 |
Верхний воротник |
1 |
Продолжение таблицы 12
|
|
|
|
5 |
Нижний воротник |
2 |
|
6 |
Стойка воротника |
2 |
|||||
7 |
Пата |
2 |
|||||
Модель 3 |
Передняя половинка, задняя половинка |
|
Нижняя боковая часть, обтачки низа, прокладка нижней б/ч |
1 |
Передняя половинка |
2 |
|
1 2 |
|
3 45 6 |
2 |
Задняя половинка |
2 |
||
3 |
Нижняя боковая часть |
4 |
|||||
4 |
Обтачка низа передней половинки |
2 |
|||||
5 |
Обтачка низа задней половинки |
2 |
|||||
6 |
Прокладка нижней боковой части |
2 |
|||||
Платье-боди женское |
|||||||
|
кокетка полочки и спинки, части полочки – |
обтачки проймы, горловины, кокеток спинки и |
декор. плащ, |
1 |
Кокетка полочки |
1 |
Продолжение таблицы 12
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
централная, первая боковая, вторая боковая, третья боковая, части спинки – центральная, первая боковая, вторая боковая, нижняя боковая часть |
полочки, низа, застёжки плечевого шва |
|
|
|
|
12 3 4
|
|
11 12 13
|
2 |
Кокетка спинки |
1 |
|
3 |
Центральная часть полочки |
1 |
||||
4 |
Первая боковая часть полочки |
2 |
||||
5 |
Вторая боковая часть полочки |
3 |
||||
6 |
Третья боковая часть полочки |
4 |
||||
7 |
Центральная часть спинки |
2 |
Продолжение таблицы 12
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
5 6 7 8 9 10 |
|
1415 16 17 1819 20 |
8 |
Первая боковая часть спинки |
2 |
9 |
Вторая боковая часть полочки |
2 |
||||
10 |
Нижняя боковая часть спинки и полочки |
2 |
||||
11 |
Декоративный плащ |
2 |
||||
12 |
Обтачка проймы полочки |
2 |
||||
13 |
Обтачка проймы спинки |
2 |
||||
14 |
Обтачка горловины полочки |
1 |
||||
15 |
Обтачка горловины спинки |
1 |
||||
16 |
Обтачка кокетки полочки |
2 |
||||
17 |
Обтачка кокетки спинки |
2 |
Продолжение таблицы 12
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
|
|
|
18 |
Обтачка низа полочки |
2 |
19 |
Обтачка низа спинки |
2 |
||||
20 |
Обтачка застёжки плечевого шва |
2 |
||||
Мужской костюм |
||||||
|
полочка верхняя часть, вставка полочки, нижняя часть, спинка верхняя часть, ластовица |
воротник верхний, воротник нижний, |
|
1 |
Полочка верхняя часть |
2 |
1 2 3 |
56
|
|
2 |
Вставка полочки |
1 |
|
3 |
Нижняя часть комбинезона |
2 |
||||
4 |
Спинка верхняя часть |
2 |
||||
5 |
Верхний воротник |
1 |
||||
6 |
Нижний воротник |
2 |
Продолжение таблицы 12
|
4 |
|
|
7 |
Ластовица |
2 |
Конструктивные решения моделей коллекции производились на основании ряда основных требований предъявляемых к костюмам сценического назначенияи вследствие этого разработанных эскизов моделей. Выбор конструктивных подходов и методик зависел от полового признака заказчика и выбора материала и отделки в соответствии с эскизом каждой модели.
На основании проведённой характеристики конструкций моделей коллекции произведён анализ технологической обработки изделий по основным сборочным единицам, который представлен в таблице 13.
Таблица – 13 Анализ технологического решения моделей
Деталь |
Сборочная единица |

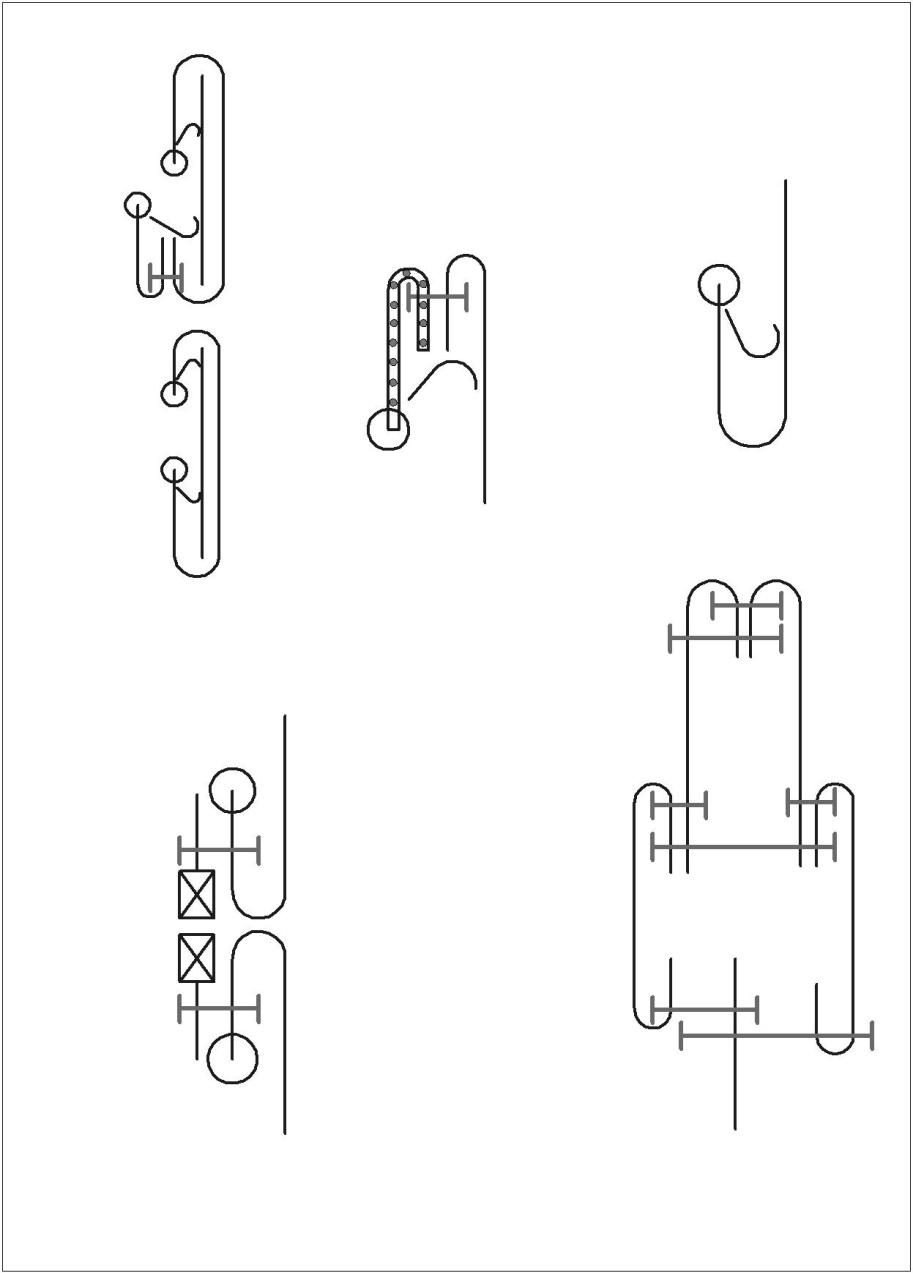

Конструкция узла |
Применяемое оборудование |
В каких моделях используется |
1 |
2 |
3 |
4 |
5 |
Комплект женский |
||||
Декор. полоса с прорезом, составные части декор полосы, обтачка разреза |
Полоса декоративного элемента |
1. АО «Орша» 131–12+3 2. ПО «Промшвеймаш» 208-А 3. ЗАО «Завод промышленных швейных машин» г. Подольск 285 |
1 |
Продолжение таблицы 13
1 |
2 |
3 |
4 |
5 |
Спинка, полочка, обтачки частей лифа, спинки, горловины |
Пройма спинки, горловина, верхний край лифа |
|
1. АО «Орша» 131–12+3 2. ПО «Промшвеймаш» 208-А 3. ЗАО «Завод промышленных швейных машин» г. Подольск 285 |
1 |
Нижние и верхние части полочки и спинки |
Низ платья |
1. ПО «Промшвеймаш» 208-А 2. ЗАО «Завод промышленных швейных машин» г. Подольск 285 |
1 |
|
спинка |
Застёжка среднего шва спинки и бокового шва |
1. АО «Орша» 131–12+3 2. ПО «Промшвеймаш» 208-А
|
1 |
|
Плечевые части полочки и спинки, стойки воротника, воротник верхний и нижний |
Воротник стояче-отложной |
1. АО «Орша» 131–12+3
|
2 |
