4. ПАЛИТРА ИНСТРУМЕНТОВ SCRAPBOOK

Инструменты Scrapbook появляются, когда приложение Scrapbook является активным окном. Палитра инструментов Scrapbook предоставляет Вам все инструменты, необходимые для создания содержимого страниц.

При работе в полноэкранном режиме, палитра инструментов Scrapbook переключается для работы с контентом в режиме презентации, отображая инструменты «Слайд Вперед» и «Слайд Назад».

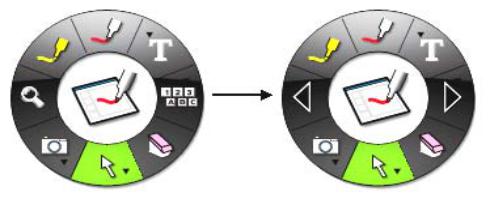

Палитра инструментов Scrapbook (см. рис. 2).

Инструменты Scrapbook Инструменты полноэкранного режима Scrapbook

Рис. 2. Палитра инструментов Scrapbook

4.1. Инструмент Карандаш

Инструмент Карандаш позволяет вам от руки комменти-

ровать отображаемую страницу. Когда выбран инструмент «Карандаш», сектор инструмента карандаш подсвечивается, а центр палитры инструментов Scrapbook меняется, чтобы отобразить текущий цвет и ширину линии.

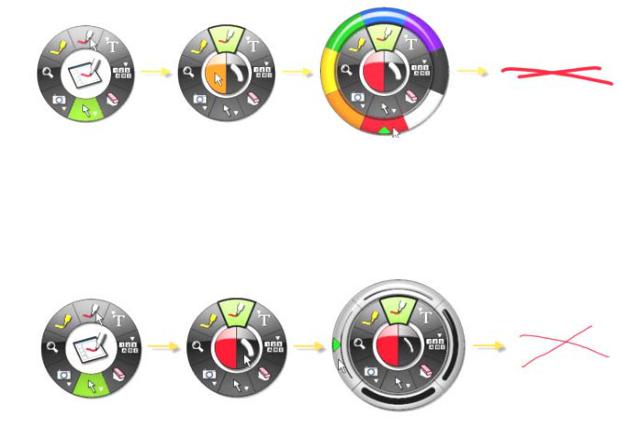

Смена цвета (см. рис. 3) Цвет пользователя можно выбрать двойным кликом на цвете в кольце палитры. Откроется окно выбо-

21

ра цвета. Выберите цвет и нажмите ОК. Выбранный цвет будет отображен на кольце палитры. Стандартные настройки цвета можно восстановить, нажав кнопку «Восстановить исходные цвета» в окне Параметры.

Рис. 3. Смена цвета карандаша

Смена толщины линий (см. рис. 4).

Рис. 4. Смена толщины линии

4.2. Инструмент Маркер

Инструмент Маркер позволяет комментировать от

руки отображаемую страницу. Когда выбран инструмент «Маркер», сектор инструмента маркер подсвечивается, а центр палитры инструментов Scrapbook меняется, чтобы отобразить текущий цвет и ширину линий.

Примечание: некоторые цвета маркера могут быть не видны на отдельных фонах.

22

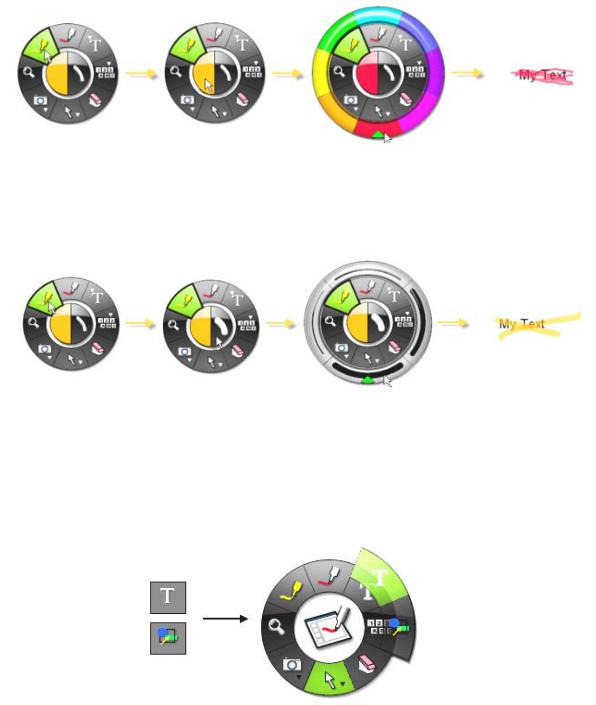

Смена цвета (см. рис. 5) Пользовательский цвет можно выбрать двойным щелчком мыши на цвете в кольце палитры. Откроется окно выбора цвета. Выберите цвет и нажмите ОК. Выбранный цвет будет показан на кольце палитры. Стандартные настройки цвета могут быть восстановлены нажатием кнопки «Восстановить исходные цвета» в окне Параметры.

Рис. 5. Смена цвета маркера

Смена толщины линий (см. рис. 6).

Рис. 6. Смена толщины линии маркера

Инструменты Текст, Работа с фигурами

(см. рис. 7)

Рис. 7. Инструменты Текст, Работа с фигурами

23





Таблица 8







Инстру-

Обозна-

Назначение

мент

чение



1

2

3

Текст



Позволяет добавлять текстовые поля на отображён-





ную страницу. Текстовое поле также является эле-





ментом Scrapbook.





Создание текстового поля на странице:





1. Выберите Инструмент Текст.





2. Нажмите/кликните внутри рабочей области стра-





ницы. Появится панель инструментов редактирова-





ния текста:





o чтобы ввести текст в текстовое окно, напечатайте





текст на клавиатуре или нажмите на ярлык экранной





клавиатуры на панели инструментов редактирования





текста, чтобы воспользоваться экранной клавиатурой





Windows;





o чтобы закрыть текстовое окно, нажмите/кликните





вне текстового окна или выберите какой-либо новый





инструмент.





Набор атрибутов текста.





Изменяйте атрибуты текста при помощи Панели ин-





струментов редактирования текста, которая появля-





ется всегда, когда вызвано текстовое поле.





На Панели инструментов редактирования текста





доступны следующие кнопки:

Верхняя строка, слева направо: o выбор Шрифта

o выбор Размера шрифта

o Увеличение размера шрифта o Уменьшение размера шрифта o Цвет шрифта

o Цвет заливки текстового поля Нижняя строка, слева направо: o Жирный шрифт

o Курсив

o Подчеркнутый шрифт

o Выравнивание по левому краю

24





Продолжение







1

2

3





o Выравнивание по центру





o Выравнивание по правому краю





o Уменьшить отступ





o Увеличить отступ





o Список





o Цвет рамки текстового поля





Примечание: убедитесь, что снята метка с поля «Про-





зрачность» в диалоговом окне «Цвет», когда вы задаете





цвет рамки текстового поля или цвет заливки.

Инст-



Позволяет рисовать фигуры в Scrapbook. Когда выбран

ру-мент



инструмент Фигуры, кнопка инструмента Фигуры подсве-

Фигуры



чивается, а центр палитры инструменты Scrapbook меня-





ется, чтобы отобразить текущий цвет и ширину линий.





Элементы фигур, созданные с помощью инструмента





Фигуры, могут быть перевернуты, изменены в размерах и





передвинуты, но их нельзя разрезать или редактировать.





Смена Фигуры

Смена цвета фигуры

Цвет пользователя можно выбрать двойным нажатием на цвете в кольце палитры. Откроется окно выбора цвета. Выберите цвет и нажмите ОК. Выбранный цвет будет показан в центральном кольце палитры. Стандартный набор цветов можно восстановить, нажав кнопку «Восстановить исходные цвета» в диалоговом окне Параметры.

Смена толщины линий

25

4.3. Инструменты Экранная клавиатура, Распознавание рукописного ввода (см. рис. 8)

Рис. 8. Инструменты Экранная клавиатура, Распознавание рукописного ввода





Таблица 9







Инструмент

Обозначение

Назначение

Инструмент



Экранную клавиатуру можно использо-

Экранная



вать для ввода текста, касаясь кнопок Инте-

клавиатура



рактивным Стилусом. Вы можете менять





тип и размер шрифта на клавиатуре, выбрав





Настройки > Шрифт. Вы можете закрыть





Экранную клавиатуру, нажав на кнопку Эк-





ранной клавиатуры вновь, или нажав кнопку





«Закрыть» (X) на Экранной клавиатуре.

Инструмент



Включает и выключает программный па-

Распознавания



кет Распознавания рукописного текста. Рас-

рукописного



познавание рукописного текста использует-

текста



ся для конвертации комментариев Интерак-





тивного Стилуса в текст, который может





быть использован в текстовых полях и диа-





логовых окнах.

4.4. Инструмент Ластик

Инструмент Ластик приложения Scrapbook позволяет

разделить элемент комментария на странице Scrapbook на два отдельных элемента Scrapbook. Элементы комментариев – это мар-

26

керные или карандашные линии, созданные при помощи инструмента Карандаш или инструмента Маркер.

Элементы комментариев, которые были разделены на два элемента, автоматически группируются, поэтому они появляются как один целый элемент.

Важно: Инструмент Ластик в Scrapbook не может стирать фигуры Scrapbook. Элементы фигур, созданные с помощью инструмента Фигуры, можно развернуть, изменить их размер и переместить, но их нельзя разрезать и редактировать.

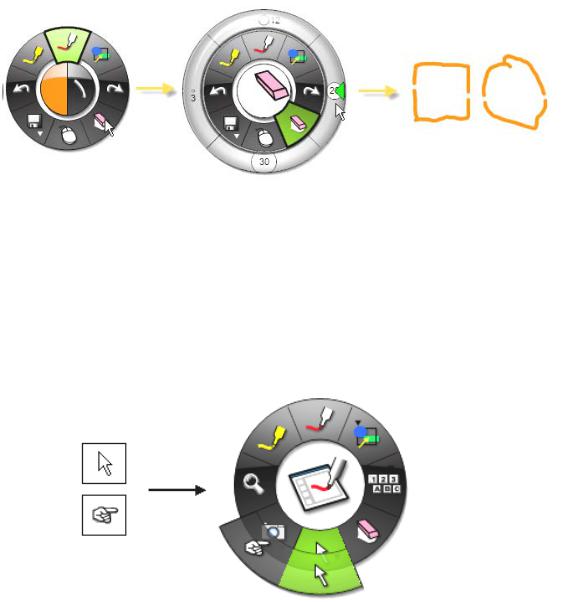

Установить величину Ластика (см. рис. 9).

Рис. 9. Выбор толщины ластика

4.5. Работа с объектами Инструмент Указатель и Выбор (см. рис. 10)

Рис. 10. Инструменты Указатель, Выбор

27





Таблица 10







Инструмент

Обозначение

Назначение

1

2

3

Выбор



Инструмент Выбор позволяет выбрать эле-





мент Scrapbook на странице, чтобы переместить,





перевернуть, изменить размер, сгруппировать





или копировать. Как только элемент будет вы-





бран, на нем будут отображены дескрипторы





управления.





Инструмент Выбор также можно использо-





вать, чтобы обрисовать прямоугольную границу





вокруг группы элементов, чтобы управлять всей





группой одновременно.

Указатель



Позволяет каждому участнику конференции





указывать на данные в любом месте окна конфе-





ренции. Указатель каждого участника отобража-





ется своим цветом.





Примечание: инструмент Указатель доступен





только во время общедоступной конференции.





Когда вы выбираете указатель, кнопка указа-





теля подсвечивается и центр палитры инстру-





ментов Scrapbook показывает его свойства.





Чтобы указать на данные во время общедос-





тупной конференции:





o выберите «Указатель» в палитре Инстру-





ментов Scrapbook;





o кликните внутри страницы, чтобы отобра-





зить указатель.





Чтобы перемещать указатель:





o Используйте Интерактивный Стилус или





мышь, чтобы переместить Указатель на новое





место на странице.





Показать/ спрятать/ перевернуть указатель:





o Выберите «Указатель» в палитре Инстру-





ментов Scrapbook.





o Нажмите кнопку «Указатель», чтобы ото-





бразить внешнее кольцо опций указателя. Дос-





тупные опции (начиная сверху и двигаясь по ча-





совой стрелке по внешнему кольцу палитры ин-





струментов Scrapbook):







28







Продолжение











1

2



3







o Перевернуть указатель против часовой







стрелки: поворачивает указатель на 90 градусов







против часовой стрелки.







o Показать указатель: отображает указатель







на экране.







o Перевернуть указатель по часовой стрелке:







поворачивает указатель на 90 градусов по часо-







вой стрелке.







o

Скрыть указатель: скрывает указатель.







Выберите опцию.



4.6. Инструменты Новая страница, Рекордер, Снимок

Инструмент Снимок и инструмент Рекордер сгруппированы в единое подменю в палитре инструменты Scrapbook (см. рис. 11).

Рис. 11. Инструменты Новая страница, Рекордер, Снимок

29











Таблица 11

















Инструмент



Обозначение

Назначение

Инструмент





Инструмент Новая Страница создаёт новую

Новая стра-



чистую Страницу в сессии Scrapbook. Новая

ница





страница вставляется сразу после отображён-











ной.

Инструмент





Позволяет Вам захватывать изображение

Снимок





активного экрана и сохранять его в приложе-











нии Scrapbook либо в виде фонового изобра-











жения на новой странице, либо в виде элемен-











та Scrapbook на текущей странице.

Инстру-мент



Используйте Рекордер для записи всего, что

Рекордер





происходит у Вас на рабочем столе, включая











звуковые дорожки с компьютерного микрофо-











на. Воспроизводите Вашу запись сразу же при











помощи встроенного видео проигрывателе, ес-











ли Вы сохраняете запись в формате по умолча-











нию (*.ebm). Или сохраняйте запись как видео











.avi, .swf или .wmv.









Элементы управления Рекордером











Таблица 12

















Пункт



Обозначение

Описание





Меню



















1





2

3





Начать







Кнопка Начать Запись заставляет Рекордер





Запись







немедленно начать запись.













Кнопка Начать запись имеет своё под-меню,













которое позволяет выбрать размер записы-













ваемой области. Варианты, слева направо:













Запись всего экрана: Записывает всё, что













отображено на вашем основном экране.













Запись выбранной области: Вы сможете













перемещением мыши выбрать область основ-













ного монитора, действия на которой будут за-













писаны.
