Проверка устойчивости сжатого пояса
Проверка устойчивости сжатого пояса производится в месте нормальных максимальных напряжений, т.е. в середине пролета.
Устойчивость сжатого пояса при работе в пределах упругих деформаций обеспечивается выполнением условий [3, п. 7.24].
где bеf = (bf - tw)/ 2 = (0,3 – 0,008) / 2 = 0,146 м = 14,6 см – ширина свеса сжатого пояса.
Проверка устойчивости стенки

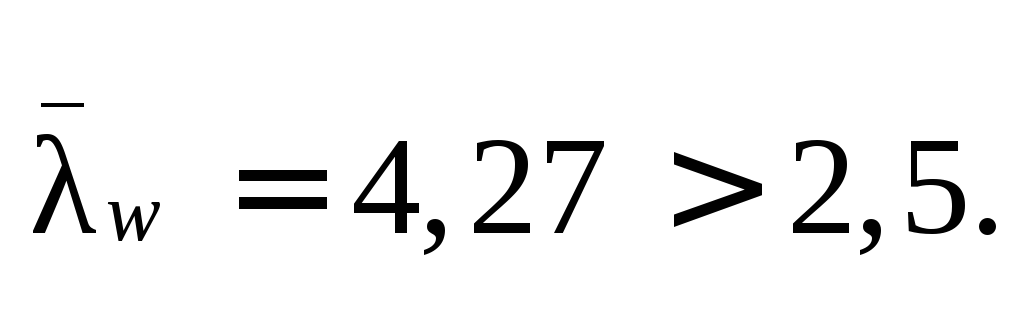

Стенку балки в соответствии с п. 7.10 [3] необходимо укреплять поперечными ребрами жесткости, так как условная гибкость стенки
Определяются усилия M и Q в расчетных сечениях (рис. 8):
отсек № 1:
Рис. 8. Схема расположения поперечных ребер жесткости
О т с е к № 1
Исходные данные для проверки устойчивости:
высота и толщина стенки – hw = 1000 мм, tw = 8 мм;
ширина и толщина поясного листа – bf = 300 мм, tf = 16 мм;
расчетные сопротивления материала стенки – Ry = 240 МПа; Rs = 139,2 МПа;
усилия в расчетном сечении (см. рис. 8) – M1 = 931 кНм, Q1 = 274,4 кН;
момент сопротивления в расчетном сечении – Wx = 6093,2 см3;
местная сосредоточенная сила, приложенная к верхнему поясу, равная опорной реакции балки настила – F = Q = 37,5 кН, а условная длина распределения этой силы lef = 15 см;
коэффициент условия работы конструкции с = 1 (см. табл. 6* [3]);
расстояние между ребрами в отсеке а = 2 м.
Условная гибкость стенки:
2, 3. Так как a = 2 м > hw = 1 м обозначается меньшая сторона отсека через d (d = hw = 1 м).
4. Отношение большей стороны отсека к меньшей:
= а / hw = 2 / 1 = 2.
5. Условная гибкость стенки равна:
6. Коэффициент , учитывающий степень упругого защемления стенки в полках равен:
7. F = 37,5 кН ≠ 0.
8. Местные напряжения в стенке под балкой настила:
9. Сжимающие нормальные и касательные напряжения у расчетной грани стенки:
В балке приняты двусторонние поясные сварные швы.
loc = 31,25 МПа ≠ 0 .
17.
19.
25. Прдельное отношение выбирается по таблице 24,при=0,8 иδ=1,92:
=0,785.
26. =0,785 >;
27.
20.
21. По табл. 23коэффициент
22. Локальные критические напряжения:
23. По табл. 21 коэффициент
24. Нормальные критические напряжения:
32.. Касательные критические напряжения:
33. loc = 31,25 МПа ≠ 0.
35, 36.
37. Устойчивость стенки в отсеке № 1 обеспечена.
Конструирование и расчет опорной части балки
Главная балка опирается на колонну сверху и через опорное ребро, приваренное к торцу балки, передает на нее опорную реакцию V = Qmax = 470,4 кН; Rp = 336 МПа (табл. 52* [3]).
Принимается конструкция опорной части по варианту (см. рис. 9).
Рис. 9. К расчету опорной части балки
Ширина опорного ребра принимается равной ширине пояса балки bp == 260 мм.
Определяется толщина ребра из условия прочности на смятие торцевой поверхности:
Принимается ребро из листа размером 280 х 6 и проверяется устойчивость опорной части:
площадь сечения условной стойки (см. рис. 9, сечение а-а)
где
Вычисляется момент инерции сечения относительно оси х1 (см. рис. 9), без учета момента инерции участка стенки (ввиду малости), радиус инерции сечения и гибкость стойки с расчетной длиной, равной высоте стенки.
По табл. 72 [3] в зависимости от значений x1 = 16,2 и Ry = 240 МПа определяется значение коэффициента продольного изгиба = 0,9715.
Проверяется устойчивость опорного ребра:
Проверяется местная устойчивость опорного ребра (табл. 29*[3]):
Местная устойчивость ребра обеспечена.
Выполняется расчет угловых швов сварного соединения опорного ребра со стенкой (сварка полуавтоматическая сварочной проволокой Св-08ГА, d = 1,4…2 мм). Для этих условий и стали С355: Rwf = 200 МПа (см. табл. 56 [3]); Rwz= = Run = 370 МПа (см. табл. 51٭ [3]). f = 0,9 и = 1,05 ( см. табл. 34 [3]); wf = 1 (см. п. 11.2 [3]).
по металлу шва:
по металлу границы сплавления:
Минимальный катет шва по табл. 38* [3] kf min = 5мм.
Минимальный катет флангового шва из условия lw 85 f kf:
Окончательно принимается катет шва kf = 5 мм.
