4.2.Звіт обов’язково виконується українською мовою охайно, малюнки, якщо вони є, виконуються олівцем з використанням креслярських приладів із додержанням стандарту ДСТУ 3008-95 «Документація. Звіти у сфері науки і техніки. Структура і правила оформлення».

4.3.Звіт повинен містити:

a)тему і мету завдання;

b)порядок виконання роботи з описом усіх розрахунків;

c)структурні схеми ЛКМ, які побудовано за допомогою програми MS Visio або об’єктів типу “Автофігура” (MS Word, Excel) в електронному вигляді (файлі) на дискеті 3,5” чи CDдиску.

d)висновки.

5.Перелік контрольних запитань.

5.1.Що таке інформація?

5.2.Що таке інформаційна система (мережа)?

5.3.Які типи мереж вам відомі?

5.4.Яке призначення локальних комп’ютерних мереж?

5.5.Що таке сервер, робоча станція?

5.6.Які існують топології та архітектури побудови ЛКМ?

5.7.Як розраховується усереднений трафік в мережі?

5.8.Яке призначення концентраторів, комутаторів, мостів, маршрутизаторів, репітерів?

5.9.Які типи кабелів використовують в ЛКМ?

5.10.Що таке критичний обсяг інформації, як він

визначається?

21

5.11. На підставі чого приймається рішення про вибір оптимальної структурної схеми для побудови ЛКМ?

5.12.Яким чином оцінити електроний документообіг, що очікується в ЛКМ?

6. Рекомендована література: [1 – 5]

22

Самостійна робота №2

Тема: за умовами самостійної роботи №1 зібрати схему мережі у середовищі Packet Tracer і протестувати на працездатність.

Мета: Навчитися аналізувати інформаційні потоки у підрозділах підприємства (об’єкті інформатизації), обирати топологію та апаратне забезпечення ЛКМ, розраховувати пропускну здатність мережі, відтворивши основні комунікаційні компоненти мережі у середовищі Packet Tracer і протестувати на працездатність.

1. Основні теоретичні відомості

1.1. Апаратне забезпечення ЛКМ

До апаратного забезпечення ЛКМ відносять: сервери, робочі станції, комунікаційне обладнання (кабелі, концентратори, комутатори, мости, маршрутизатори, репітери та ін.).

Сервер (від англ. Serve - обслуговувати) – це центральний комп’ютер в мережі, що, як правило, має найбільшу потужність та призначений для обслуговування запитів інших користувачів, зберігання спільних даних, відстеження повноважень доступу до спільної інформації.

Робоча станція – комп’ютер кінцевого користувача системи (наприклад, менеджера, бухгалтера, економіста та ін.). На робочих станціях встановлюється програмне забезпечення автоматизованих робочих місць (АРМів) для відповідних користувачів системи.

Кабелі – провідники за допомогою яких здійснюють фізичне з’єднання окремих ЛКМ. Найбільш поширені типи кабелів, що використовують в ЛКМ: коаксіальний, “віта пара”, оптоволокно.

23

Концентратор (або “Хаб”, “Hub”) – електронний пристрій, що концентрує з’єднання від усіх комп’ютерів мережі та використовується для повторення (ретрансляції) кадрів на всі дільниці ЛКМ.

Комутатор – електронний пристрій призначений для з’єднання окремих концентраторів між собою.

Міст – засіб для реалізації фізичного об’єднання окремих дільниць ЛКМ в єдину систему. Може реалізовуватися апаратно чи програмно.

Маршрутизатор – засіб, що призначених для під’єднання ЛКМ до інших мереж (наприклад, корпоративної мережі підприємства, глобальної інформаційної мережі Internrt).

Репітер – електронний пристрій, що виконує функції підсилювача сигналів та призначений для поширення радіусу дії мережі.

2. Завдання та варіанти роботи

Для проектованого сегмента (ЛКМ), задана наступна інформація:

6.Визначено загальну кількість і базову конфігурацію для всіх робочих станцій і серверів мережі.

7.Відомий критичний (граничний) обсяг інформації I кр. ,

що може циркулювати усередині сегмента, або заданий обсяг документообігу в узагальнених показниках ( PN ), за визначений період часу (місяць, квартал, рік).

8. Визначено множину можливих мережних архитектур і відома максимальна швидкість обміну інформацією. З табл.1 самостійної роботи №1 приймаємо:

24

-EtherNET, з максимальною швидкістю передачі даних до 10 Мбіт/сек.;

-TokenRing - 16 Мбіт/сек.;

-Fast EtherNET - 100 Мбіт/сек.;

-Gigabit EtherNET - 1000 Мбіт/сек;

9.Визначено, що у якості базового ПЗ буде

використовуватися СУБД ACCESS пакету MS OFFICE

(M1000 ≤ 1010 Байт).

10.Нормативний термін служби проектованої ЛКМ складає 4-5 років

Завдання полягає в наступному:

Побудувати мережу з самостійної роботи №1 за однією з топологій у середовищі Packet Tracer та виконати її тестування за допомогою команди PING та пересилкою пакетів тестових даних.

Згідно здійснених розрахунків для реалізації ЛКМ достатнє використання архітектури типа EtherNet зі швидкістю передачі 10 Мбіт/с. Згідно [3-4] така мережа може бути реалізована на підставі використання топологій типа: загальна шина або зірка. На рис.2.1 наведено структуру ЛКМ на підставі використання обидвох топологій та спеціалізованого пакету MS Visio.

25

Адміністратор

Рис.2.1. Структурні схеми ЛКМ:

а) топологія типа “загальна шина”; б) топологія “зірка” Побудову виконуємо наступним чином:

Рис.2.2 Побудова мережі за топологією «зірка» у середовищі Packet Tracer

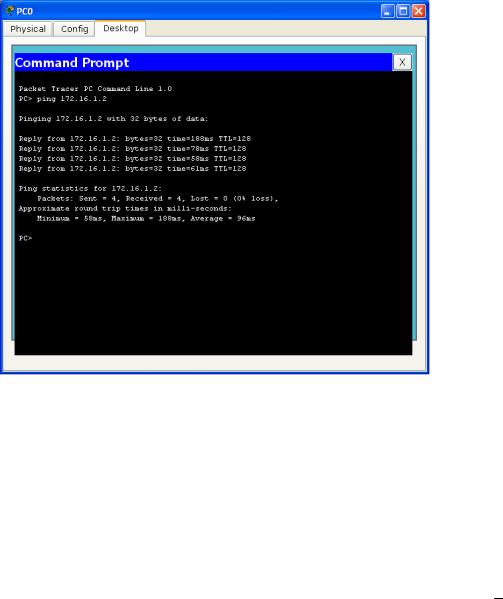

Далі заходимо у вкладку «Command Prompt» діалогового вікна якого-небудь комп’ютера (вузла мережі) і тестуємо його за допомогою команди PING:

26

4. Зміст та правила оформлення звіту.

4.1.Звіт по завданню виконується на папері формату А4, на обкладинці якого укажіть, що містить цей звіт, прізвище студента і групу.

4.2.Звіт обов’язково виконується українською мовою охайно, малюнки, якщо вони є, виконуються олівцем з використанням креслярських приладів із додержанням стандарту ДСТУ 3008-95 «Документація. Звіти у сфері науки і техніки. Структура і правила оформлення».

4.3.Звіт повинен містити:

e)тему і мету завдання;

f)порядок виконання роботи з описом усіх розрахунків;

g)структурні схеми ЛКМ, які побудовано за допомогою програми MS Visio або об’єктів типу “Автофігура” (MS Word, Excel) в електронному вигляді (файлі) на дискеті 3,5” чи CDдиску.

h)висновки.

5. Перелік контрольних запитань.

1. .Що таке інформація?

2.Що таке інформаційна система (мережа)?

3.Які типи мереж вам відомі?

4.Яке призначення локальних комп’ютерних мереж?

5.Як виконати побудову мережі у програмному середовищі Packet Tracer?

6.Що таке IP-адреса?

28

7.Як встановити IP-адресу на робочій станції мережі у программному середовищі Packet Tracer?

8.Як протестувати з’єднання вузлів мережі та її працездатність?

6.Рекомендована література: [1 – 5].

29

Самостійна робота №3

Тема: Вибір схеми підключення ЛКМ до глобальної мережі

Internet.

Мета: Навчитися обирати тип підключення інформаційної мережі підприємства до Internet на основі критерію пропускної здатності та вартості.

1. Основні теоретичні відомості

В сучасних умовах швидкого розвитку новітніх комп’ютерних технологій та тенденцій глобалізації інформаційних ресурсів все більш помітне значення набуває глобальна мережа Internet. Вже сьогодні підприємства та установи, що використовують в своїй діяльності Іnternet (реклама та пошук інформації, електрона комерція, грошові розрахунки і т.д.) одержують вагомі конкурентоздатні переваги в ринкових умовах жорсткої конкуренції. Тому важливим чинником успішної діяльності сучасного виробництва є вибір оптимального варіанту підключення інформаційної системи підприємства до ресурсів всесвітньої глобальної мережі Internet.

Найбільш простою формою підключення організації до мережі Internet є використання послуг провайдера – організації, що надає доступ до ресурсів глобальної мережі на комерційній основі.

Сучасні провайдери пропанують достатньо великий спектр послуг та схем підключення. Разом з цим найбільш поширеними схемами на сьогодні залишаються: доступ за допомогою комутованих телефонних каналів; ISDN; xDSL, RadioEthernet та асинхронний
