Приложение
В

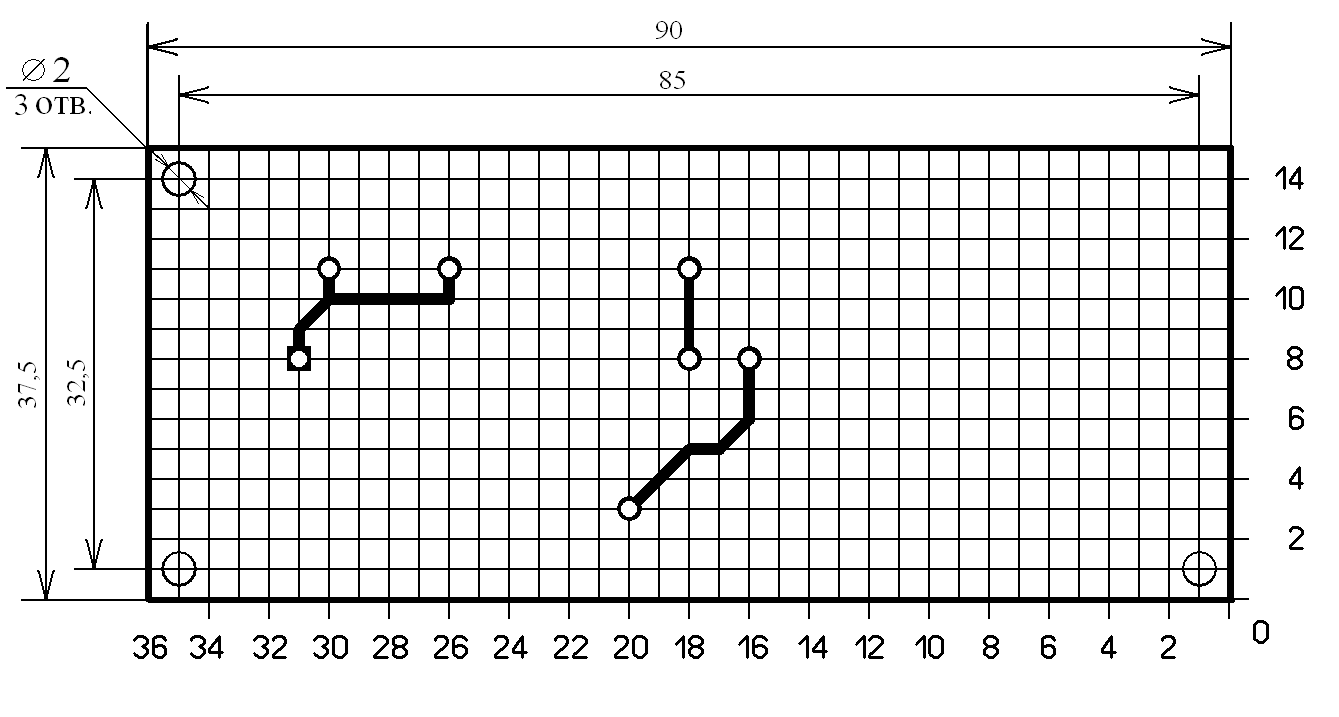

Вид А
Условное обозначение отверстий |
Диаметры отверстий, мм. |
Наличие металлизации в отверстиях |
Диаметры контактных площадок, мм. |
Количество отверстий |
|
0,7
2 |
Есть
Нет |
1,8
— |
100
3 |
Лист
1
Вид Б
-
* Размеры для справок.
-
Плату изготовить комбинированным способом.
-
Шаг координатной сетки 2,5 мм.
-
Конфигурацию проводников выдерживать по координатной сетки.
-
Проводники, условно обозначенные сплошными линиями, выполнять шириной не менее 1 мм, в узких местах – 0,8 мм.
-
Расстояние между проводниками должно быть не менее 1 мм, в узких местах – 0,6 мм.
-
Маркировку выполнять травлением шрифтом 2,5 ГОСТ 2.304 – 68
-
Проводники покрыть сплавом “Розе”.
-
Плату после сборки покрыть лаком УР-231ТУ6.21-14-90.
