Истинная плотность ГИ – 2,6-3,0 г/см3, Насыпная плотность ГИ –
врыхлом состоянии – 700-800 кг/м3,
вуплотненном – 1000-1100 кг/м3. Схватывание ГИ – начало 0,5-2 ч, конец 8-16 ч.
Прочность при сжатии (28 суток) сильногидравлической извести до 5 МПа, слабогидравлической — 1,7 МПа.
И.Ф. Кантемиров
Романцемент – в.в., получаемое обжигом мергелей, содержащих не менее 25% глинистых примесей. Также в состав вводят до 5% гипса и до 15% минеральных добавок.
Химический состав мергелей должен обеспечивать гидравлический модуль = 1,1-1,7.
Истинная плотность романцемента 2,6-3 г/см3, насыпная плотность в рыхлом состоянии 800-1000 кг/м3, в уплотненном — 1000-1300 кг/м3.
Схватывание – начало 20 мин, конец 24 ч. Применяют для кладочных и штукатурных
растворов, бетонов низких марок, стеновых камней.
И.Ф. Кантемиров
К цементам относят гидравлические в.в., в состав которых входят силикаты и алюминаты кальция.
Их получают спеканием или плавлением исходных материалов. Полученную после
высокотемпературной обработки смесь называют клинкером, который является основной
составной частью цементов.
На основе портландцетментного клинкера,
нормируя его минеральный состав и вводя различные добавки, получают портландцемент (ПДЦ) и его разновидности.
И.Ф. Кантемиров
Классификация по вещественному составу:
без активных минеральных добавок — ПДЦ;с активными мин. добавками ≤ 20% — ПДЦ с минеральными добавками;
с активными добавками свыше 20% — пуццолановый ПДЦ;с добавками гранулированного шлака свыше
20% — шлакопортландцемент.
По специальным свойствам их подразделяют на быстротвердеющие, сульфатостойкие, расширяющиеся и напрягающиеся, для строительных растворов, белые и цветные, пластифицированные и гидрофобные и др.
И.Ф. Кантемиров
8.5. Воздушные вяжущие вещества. Гипс. Воздушная известь. Магнезии.
вяжущие - после
затворения водой способны твердеть и наращивать прочность только на воздухе. Во влажных условиях теряют свою прочность.
К воздушным в.в. относят воздушную известь, гипсовые, магнезиальные вяжущие, жидкое стекло.
И.Ф. Кантемиров
Гипсовые вяжущие – минеральные в.в. воздушного твердения, образующиеся путем тепловой обработки и помола сырья, содержащего двуводный или безводный сульфат кальция.
CaSO4·2H2O → CaSO4·0,5H2O + 1,5 H2O
К гипсовым в.в. относятся строительный гипс, формовочный и
высокопрочный гипс, эстрих-гипс.
гипс = алебастр
(от греч. alebastros = «белый»).
И.Ф. Кантемиров
Гипсовые в.в. расширяются при твердении (0,2%) – их можно применять без заполнителей, не боясь трещинообразования от усадки.
Изделия на основе гипсовых вяжущих имеют сравнительно небольшую плотность, достаточную прочность, несгораемы, обладают высокими звуко- и теплоизоляционными свойствами, хорошо поддаются обработке (распиливанию,
сверлению).
Недостаток – гигроскопичность и низкая водостойкость, подверженность деформации ползучести.
И.Ф. Кантемиров
|
Строительная воздушная известь – |
продукт |
умеренного обжига при 900-1300°С |
природных карбонатных пород (CaCO3),
содержащих до 8% глинистых примесей (известняк, доломит, мел и др.).

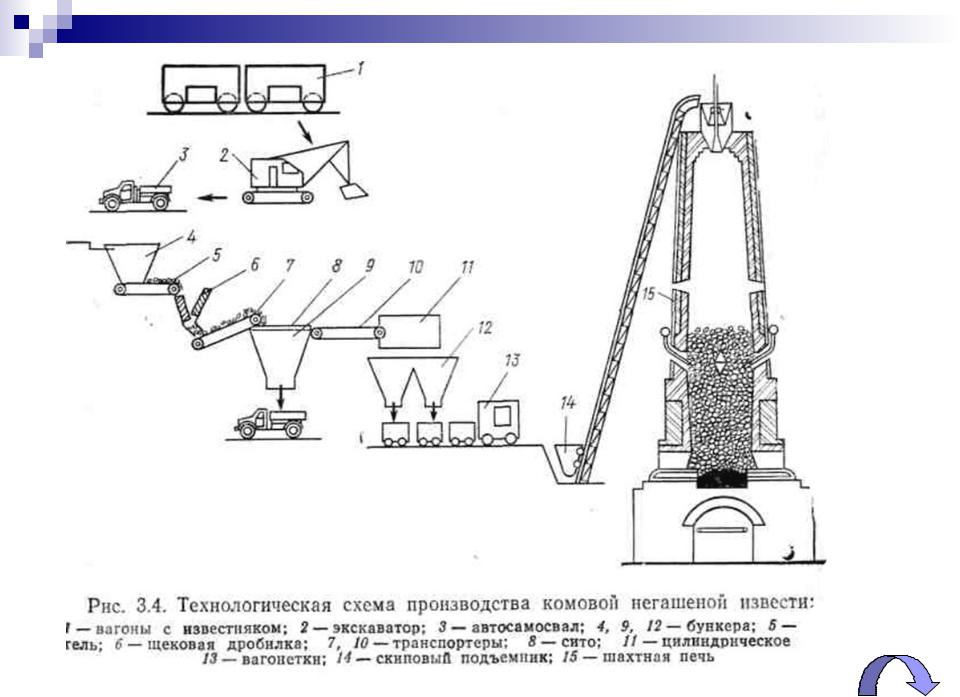

Обжиг осуществляют в шахтных или вращающихся печах.
CaCO3 → CaO + CO2
В результате обжига получается комовая, негашёная известь («кипелка») в виде мелкопористых кусков 5…10 см белого или серого цвета. Гашение комовой извести:
CaO + H2O → Ca(OH)2 + 1160 кДж
И.Ф. Кантемиров
Памукалле - в переводе с турецкого «Хлопковый замок» - минерал кальцит в виде известковых отложений гидротермального происхождения подобно снегу покрывает скалистые травертиновые террасы
И.Ф. Кантемиров
