19.3. Общие сведения о коррозии металлических сооружений. Способы защиты от коррозии трубопроводов.

Коррозия – разрушение материала под

действием окружающей среды.

Различают:

•Химическая коррозия;

•Электрохимическая коррозия;

•Стресс-коррозия (КРН);

•Био-коррозия.

Защита трубопроводов от коррозии должна обеспечивать их безаварийную (по этой причине) работу на весь период эксплуатации.

И.Ф. Кантемиров

Основные методы защиты металлических конструкций от коррозии:

1) Пассивный метод (изоляция) – создание барьера, отделяющего поверхность защищаемой конструкции от окружающей среды.

Основные способы такой защиты: нанесение изоляционных покрытий, прокладка в каналах и

коллекторах.

2) Активный метод (ЭХЗ) – изменение условий протекания (подавление) электрохимического процесса коррозии Основные способы ЭХЗ: протекторная защита,

катодная защита, электродренажная защита.

И.Ф. Кантемиров

3)Снижение агрессивности окружающей среды – изменение грунтовых условий (применяется редко на солончаковых грунтах).

4)Применение коррозионностойких материалов – нержавеющие стали,

неметаллические трубы.

Для МТП наиболее эффективно сочетание изоляционных покрытий и ЭХЗ.

И.Ф. Кантемиров

При всех способах прокладки, кроме надземной, ТП подлежат комплексной защите от коррозии защитными покрытиями и средствами ЭХЗ, независимо от коррозионной агрессивности грунта.

При надземной прокладке ТП защищают от атмосферной коррозии металлическими и неметаллическими покрытиями в соответствии с НТД на эти покрытия.

И.Ф. Кантемиров

19.4. Протекторная защита. Катодная защита. Электродренажная защита. Материалы для электрохимзащиты.

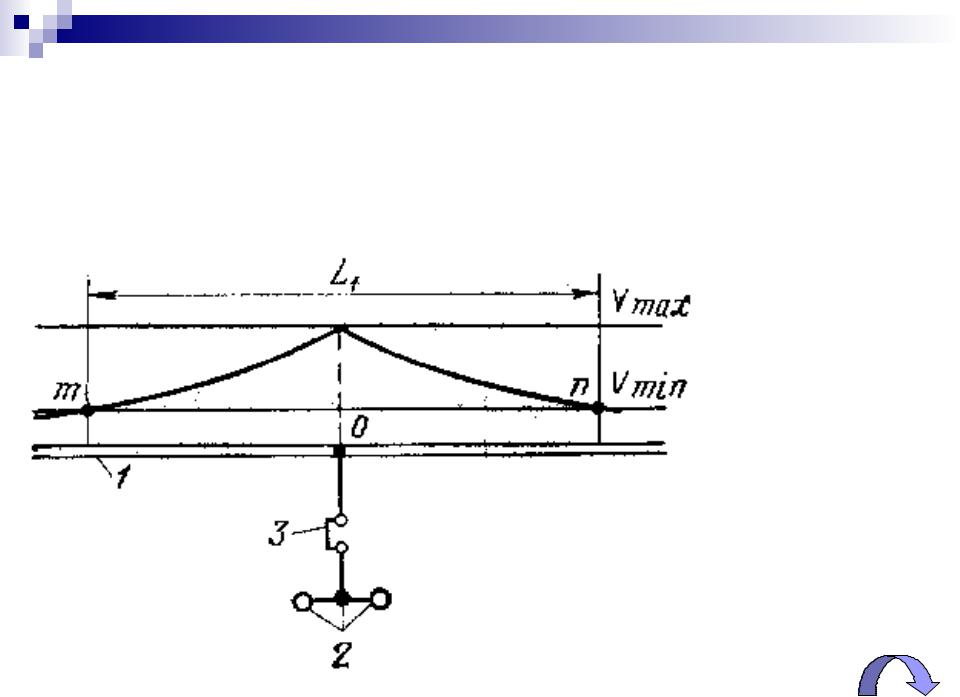

Протекторная защита ТП

1 – ТП (катод);

2 – протектор (анод);

3 – соединительный кабель О – точка подключения

И.Ф. Кантемиров

Воснову протекторной защиты положен принцип работы гальванического элемента.

Вкачестве анода используется материал, обладающий более отрицательным электродным потенциалом по сравнению с потенциалом защищаемого металла трубопровода.

И.Ф. Кантемиров

Катодная защита ТП от грунтовой коррозии

1 – ТП (катод);

2 – СКЗ (источник тока), заземление (анод);

3 – кривая распределения защитной разности потенциалов V (труба- грунт)

И.Ф. Кантемиров

Сущность катодной защиты заключается в искусственной поляризации катода таким образом, чтобы его потенциал стал больше или равным потенциалу анода коррозионной пары.

Это можно сделать, подключив к двухэлектродной (катод-анод) коррозионной паре третий электрод с более отрицательным потенциалом.

В результате такой поляризации катода работа коррозионной пары прекращается. Однако это может быть лишь при определенном более отрицательном потенциале и соответствующей силе защитного тока.

И.Ф. Кантемиров

Как уже отмечалось, защитная поляризация катода может быть осуществлена наложением защитного потенциала от источника постоянного тока или применением в качестве дополнительного анода специальных материалов.

И.Ф. Кантемиров
