2. Исследование одиночного индуктивного датчика

Рассчитаем коэффициент преобразования датчика:

В качестве примера расчета приведем расчет коэффициента преобразования для первого измерения таблицы 1 согласно формуле (1):

Аналогично рассчитаем значение коэффициента преобразования для остальных измерений. Результаты занесем в таблицу 2.

Таблица 2 – Расчет коэффициента преобразования одиночного датчика перемещения

Одиночный датчик, f = 1 кГц
Х, мм	-10	-6	-3	0	3	6	10
U, В	1,44	1,41	1,39	1,36	1,33	1,30	1,26
Кпр, В/мм	0,14	0,24	0,46	-	0,44	0,22	0,13
Одиночный датчик, f = 5 кГц
Х, мм	-10	-6	-3	0	3	6	10
U, В	1,13	1,07	1,02	0,98	0,95	0,91	0,87
Кпр, В/мм	0,11	0,18	0,34	-	0,32	0,15	0,09

Построим статические характеристики одиночного датчика по данным таблицы 2:

Рисунок 3 – Статические характеристики одиночного датчика

Рассчитаем чувствительность датчика:

В качестве примера расчета приведем расчет чувствительности для первого измерения таблицы 1 согласно формуле (2):

Аналогично рассчитаем значение чувствительности для остальных измерений. Результаты занесем в таблицу 3.

Таблица 3 – Расчет чувствительности одиночного датчика перемещения

Одиночный датчик, f = 1 кГц
Х, мм	-10	-6	-3	0	3	6	10
U, В	1,44	1,41	1,39	1,36	1,33	1,30	1,26
ε, В/мм	0,008	0,007	0,01	0,01	0,01	0,01	-
Одиночный датчик, f = 5 кГц
Х, мм	-10	-6	-3	0	3	6	10
U, В	1,13	1,07	1,02	0,98	0,95	0,91	0,87
ε, В/мм	0,015	0,017	0,01	0,01	0,01	0,01	-

3. Исследование дифференциального индуктивного датчика

Рассчитаем коэффициент преобразования датчика. В качестве примера расчета приведем расчет коэффициента преобразования для первого измерения таблицы 1 согласно формуле (1):

Аналогично рассчитаем значение коэффициента преобразования для остальных измерений. Результаты занесем в таблицу 4.

Таблица 4 – Расчет коэффициента преобразования дифференциального датчика перемещения

Дифференциальный датчик, f = 5 кГц
Х, мм	-10	-6	-3	0	3	6	10
U, В	0,26	0,16	0,08	0,018	0,07	0,15	0,26
Кпр, В/мм	0,026	0,027	0,027	-	0,023	0,025	0,026

Построим статическую характеристику дифференциального датчика по данным таблицы 4:

Рисунок 4 – Статическая характеристика дифференциального датчика

Рассчитаем чувствительность датчика. В качестве примера расчета приведем расчет чувствительности для первого измерения таблицы 1 согласно формуле (2):

Аналогично рассчитаем значение чувствительности для остальных измерений. Результаты занесем в таблицу 5.

Таблица 5 – Расчет чувствительности дифференциального датчика перемещения

Дифференциальный датчик, f = 5 кГц
Х, мм	-10	-6	-3	0	3	6	10
U, В	0,26	0,16	0,08	0,018	0,07	0,15	0,26
ε, В/мм	0,025	0,027	0,021	0,017	0,027	0,028	-

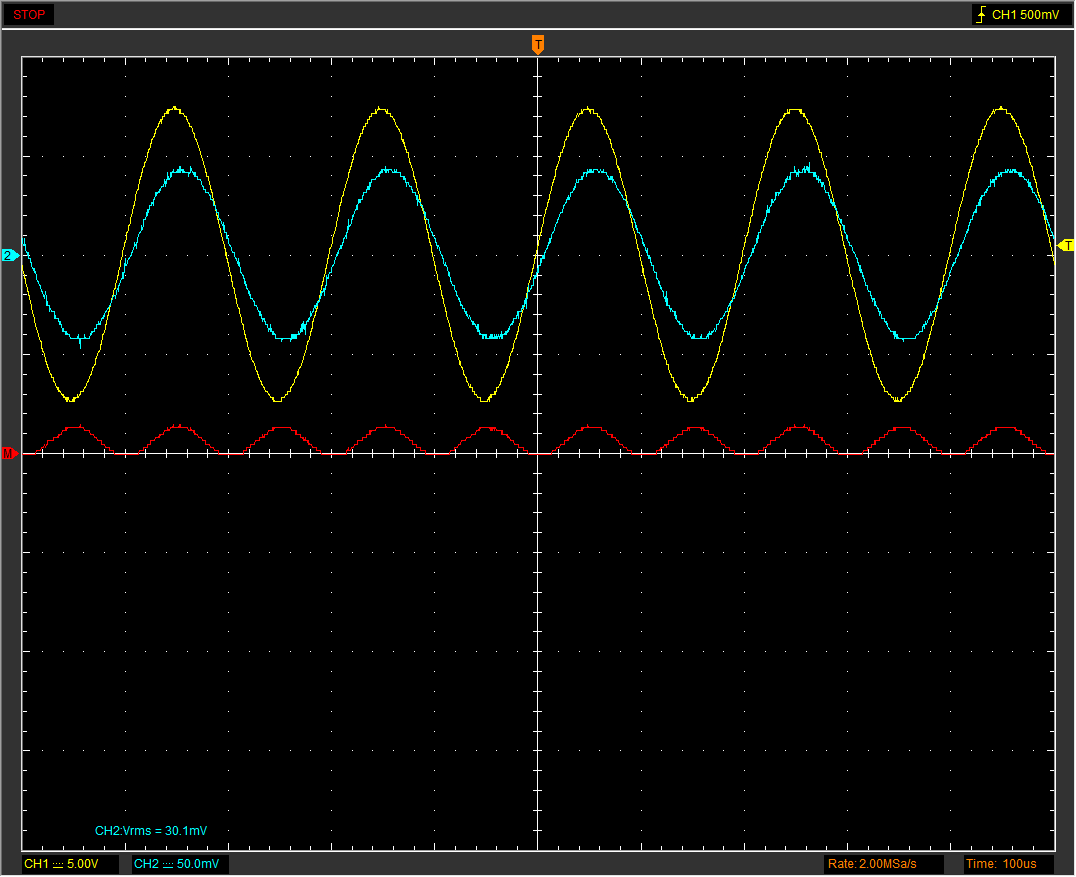

Осциллограмма напряжения и тока дифференциального датчика перемещения представлена на рисунке 5.

Рисунок 5 – Осциллограмма тока и напряжения дифференциального датчика

4. Выводы

1. Были определены коэффициент передачи и чувствительность для одиночного датчика при разной частоте питающего напряжения, а также для дифференциального датчика, построены статические характеристики датчиков;

2. При увеличении частоты питающего напряжения, у одиночного датчика перемещения уменьшается коэффициент передачи;

3. У дифференциального датчика, в отличии от одиночного, коэффициент передачи остается постоянным при изменении напряжения, чувствительность также остается постоянной.
