3.Человеко-машинные комплексы
Под автоматизированными системами понимается подмножество взаимосвязанных элементов. Структура автоматизированных систем обработки информации понимается как организация элементов с определенными свойствами путём установления между ними взаимосвязей.
Например:
НИС предполагает наличие ПК, а также устройств ввода информации и устройств для вывода сверстанных полос. Структура ПК и свойства элементов определяют характеристики НИС и рассматривают её как целостное образование.
Системойназывается совокупность элементов объединенных какими-либо связями для достижения конечных целей.
Разнообразие элементов и систем дает возможность для классификации систем по физической природе элементов, по назначению. Так в структуре ЭВМвыделяют:
- процессор
- память
Таким образом, схематично ядро ЭВМ можно представить так:
Процессорпредназначен для выполнения всех функций связанных с обработкой информации и с управлением ходом процесса обработки информации.
Схематично структуру процессора можно изобразить так
Обозначения на рисунке:
УУ – устройство управления
АЛУ – арифметическое, логическое устройство
Память ЭВМпредназначена для хранения системных программных средств, базовых программных средств, прикладного программного обеспечения.

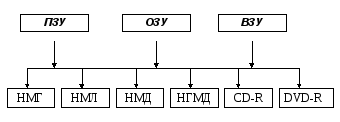

Схематично структуру и основные этапы развития памяти можно представить так:
Обозначения:
ПЗУ – постоянное запоминающееся устройство
ОЗУ – оперативное запоминающее устройство
ВЗУ – внешние запоминающие устройства
НМГ – магнитные барабаны
НМЛ – магнитная лента
НМД – на магнитном диске
НГМД – гибкие магнитные диски
Память ЭВМпредназначена для хранения системных программных средств, базовых программных средств, прикладного программного обеспечения.
Системное программное обеспечение– различные операционные системы, предназначенные для организации интерфейса между ЭВМ и программистом или пользователем ЭВМ.
Базовое программное обеспечение– наличие таких программ, которые хранятся в постоянном запоминающем устройстве (программы диагностики, тестирующие устройства).
Прикладное программное обеспечение– это такой комплекс программных продуктов, который предназначен для выполнения проблемно-ориентированных задач пользователей ЭВМ (текстовые процессоры, верстка).
Для автоматизации обработки информации на ЭВМ используются различные устройства памяти, в которых хранятся различные программы, предназначенные для выполнения конкретных функций в составе вычислительной системы.
ПЗУ предназначено для хранения табличной информации, базового программного обеспечения, базовой системы ввода-вывода информацииBIOS.
Для хранения информации необходимой во время текущего сеанса ЭВМ служит основная или оперативная память компьютера (ОЗУ).
В оперативной памяти находятся:
Средства оперативной системы
Базовое программное обеспечение
Те прикладные программы по средствам, которых пользователь осуществляет обработку информации.
Для длительного хранения информации используются внешние запоминающие устройства:
Накопители информации на магнитной ленте (стримеры)
Накопители на гибких магнитных дисках
Накопители на магнитных дисках (типа винчестер)
Накопитель на оптических дисках(CD-ROM,DVD-ROM)
Из устройств для длительного хранения информации накопители типа винчестер наибольшую емкость.
В настоящее время для объединения различных технических устройств осуществляющих подготовку и выпуск печатной продукции осуществляется объединение устройств в АРМы (автоматизированные рабочие места).
