Часть IX. Параметризация геометрических объектов

ния второго отрезка первый и третий будут параллельны, однако редактироваться они будут уже независимо друг от друга, т.к. прямой связи между ними нет.

Еще один способ наложения ограничений — фиксация ассоциативного размера. Если размер ассоциативный, то при помощи соответствующей команды его можно зафикси! ровать. Когда размер зафиксирован, его значение остается постоянным при любом пе! рестроении объектов, составляющих изображение. Значение размера всегда характери! зует какой!либо геометрический параметр. Например, значение ассоциативного линейного размера соответствует расстоянию между характерными точками объектов (или одного объекта), а значение ассоциативного радиального размера — радиусу базо! вой окружности или дуги окружности. Таким образом, фиксация размера позволяет ус! тановить равенство константе какого!либо параметра объекта. Значение каждого конк! ретного фиксированного размера можно изменить при помощи специальной команды, но нельзя изменить путем редактирования самих объектов.

Если зависимость между параметрами объектов требуется задать в аналитической фор! ме (уравнением или неравенством), то сначала нужно создать переменные, соответству! ющие зависимым параметрам. Затем можно вводить уравнения и неравенства с участи! ем созданных переменных.

Для создания переменной следует проставить ассоциативный размер, характеризующий ограничиваемый параметр (например, для длины отрезка это будет линейный размер между концами отрезка) и при помощи соответствующей команды присвоить этому раз! меру имя переменной.

Присвоив имя переменной зафиксированному размеру, можно использовать значение этого размера в уравнениях и неравенствах.

Ввод уравнений и неравенств осуществляется в Окне работы с переменными.

Порядок снятия связей и ограничений рассмотрен в главе 58.

54.5.Рекомендации по использованию параметрических возможностей

Наличие параметрических возможностей не накладывает каких!либо ограничений на стиль работы при создании чертежей. Вы можете выбирать, с каким именно изображе! нием вам удобнее работать — с параметризованным или обычным. При необходимости в одном документе могут сочетаться параметризованные и непараметризованные объек! ты. Кроме того, можно без каких!либо проблем переходить от одного представления геометрии к другому, например, накладывая параметрические ограничения на создан! ный ранее обычный чертеж или удаляя ограничения, наложенные на созданное ранее па! раметрическое изображение.

К применению параметрических возможностей при работе с чертежной документацией следует подходить взвешенно, оценивая степень реальной необходимости полной пара! метризации того или иного чертежа.

Можно дать следующие общие рекомендации, связанные с параметризацией чертежей.

▼Имеет смысл параметризовать чертежи деталей, при модификации которых изменяются только размеры и не меняется топология. Таким образом, однажды созданное парамет!

124

Глава 54. Общие сведения о параметризации

рическое изображение детали может быть быстро перестроено простым изменением значений размеров.

▼Если выполняется новая разработка, оцените, будет ли она применяться в будущем как прототип. Если нет, тогда параметризация чертежа может не выполняться, так как отпа! дает необходимость в последующей быстрой модификации. Если же новая деталь будет часто использоваться как стандартный прототип, параметризация ее чертежа или созда! ние параметрического фрагмента имеет смысл.

▼Скорее всего, не будет оправданной полная параметризация сложных сборочных черте! жей, так как в этом случае велик объем работы по вводу ограничений и управляющих размеров.

▼Попробуйте оценить на конкретных примерах чертежей, типовых для вашей организа! ции, какие преимущества дает применение параметризации. В дальнейшем учитывайте полученные результаты при новом проектировании или переработке имеющейся чер!

тежной документации.

54.6.Особенности работы с параметрическими объектами

При работе с параметрическими чертежами и фрагментами может оказаться полезным знание следующих особенностей.

▼Чем больше ограничений наложено на объекты, составляющие изображение детали, тем меньше вероятность сильных разбросов при пересчетах. В большинстве случаев реко! мендуется полное определение изображения, т.е. лишение составляющих его объектов всех степеней свобод. В качестве вспомогательных ограничений применяйте фиксацию точек, назначение горизонтальности или вертикальности отрезков, простановку допол! нительных размеров. Для удобства работы можно включить отображение на экране сте! пеней свободы объектов (см. раздел 56.2 на с. 141).

▼Рекомендуется не выполнять «резких движений» при редактировании параметрическо! го изображения, лучший стиль при работе с ним — постепенность. Например, не следует слишком сильно изменять значение размера (было 5 градусов, а стало 120). Такие зна! чительные изменения лучше выполнять постепенно, в несколько приемов. То же самое можно сказать и о редактировании перетаскиванием точек — не следует сдвигать объ! ект или точку сразу на очень большое расстояние, лучше выполнить такое перемещение в несколько этапов.

▼Помните, что время обработки параметрического изображения существенно зависит от насыщенности чертежа или фрагмента параметризованными объектами. Однако полно! стью определенное изображение обрабатывается быстрее, чем недоопределенное.

54.7.Параметрический режим

Параметрическим режимом называется такой режим создания и редактирования гео! метрических объектов и объектов оформления, в котором параметрические связи и ог! раничения накладываются автоматически. При этом тип накладываемых связей и огра! ничений определяется в процессе построения благодаря последовательности выполнения команды построения объекта или осуществлению привязки (в том числе ло! кальной).

125

Часть IX. Параметризация геометрических объектов

Вот несколько примеров работы в параметрическом режиме.

▼Вычерчивание отрезка, параллельного другому отрезку, с помощью команды Парал лельный отрезок при включенном параметрическом режиме вызовет автоматическое возникновение соответствующей связи — параллельности отрезков.

▼Если при вычерчивании окружности в параметрическом режиме ее центр будет привязан к концу отрезка, то соответствующая связь — совпадение точек — будет сформирована автоматически.

▼Вычерчивание вертикального отрезка в параметрическом режиме приводит к наложе! нию на него соответствующего ограничения — вертикальности.

▼Простановка обозначения шероховатости в параметрическом режиме приводит к созда! нию ассоциативного знака шероховатости.

По умолчанию параметрический режим выключен.

Чтобы включить и настро! ить параметрический ре! жим в текущем графичес! ком документе, вызовите команду Сервис – Пара

метры... – Текущий чер теж (фрагмент) – Пара метризация.

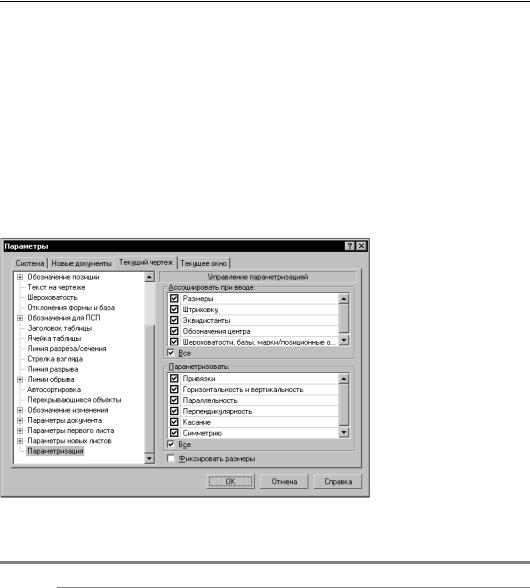

На экране появится диалог настройки параметричес! кого режима (рис. 54.2). Элементы управления это! го диалога представлены в таблице 54.1.

Рис. 54.2. Диалог настройки параметрического режима

Табл. 54.1. Элементы управления диалога настройки параметрического режима

Ассоциировать Группа опций, позволяющая включить ассоциативность объектов. при вводе Вы можете включить любую комбинацию опций. Если требуется

активизировать все опции группы, включите опцию Все.

Параметризовать Группа опций, позволяющая включить автоматическую параметризацию построений. Вы можете включить любую комбинацию опций. Если требуется активизировать все опции группы, включите опцию Все.

126

Глава 54. Общие сведения о параметризации

Табл. 54.1. Элементы управления диалога настройки параметрического режима

Фиксировать Опция, включение которой означает, что ассоциативные размеры размеры будут автоматически фиксироваться при вводе. Опция доступна,

если в группе Ассоциировать при вводе включена опция

Размеры.

Настройка параметрического режима хранится в самом документе и не изменяется при его передаче на другое рабочее место.

Если вы создаете большинство графических документов в параметрическом режиме, то выполнение соответствующей настройки в каждом документе нерационально. В этом случае можно сделать так, чтобы во всех новых графических документах по умолчанию был включен параметрический режим.

Для этого вызовите команду Сервис — Параметры... — Новые документы — Графи ческий документ — Параметризация. Настройте параметрический режим, как описа! но выше.

54.8.Общий порядок действий при построении параметрического изображения

Если параметрический режим включен (см. раздел 54.7 на с. 125), то отмеченные в диа! логе настройки параметризации связи и ограничения формируются системой автомати! чески при вводе объектов.

Никаких специальных действий при создании объектов выполнять не нужно. Однако следует обязательно учитывать, что совпадения точек объектов параметризуются через выполненные при указании этих точек привязки. При этом не имеет значения, какая при! вязка действовала — глобальная или локальная. Точка, указанная просто «неподалеку» от другой точки, без выполнения привязки, параметризоваться не будет. Совпадение то! чек параметризуется и при перетаскивании характерных точек объектов (тоже через вы! полненную привязку).

Под словом «точка» здесь понимается не точка — геометрический объект, а любая за! даваемая характерная точка объекта при его построении (начальная и конечная точки от! резка, центр окружности или эллипса и т.д.)

Ассоциативные объекты оформления создаются в обычном порядке.

Различные дополнительные взаимосвязи и ограничения можно назначить объектам в любой момент, когда это потребуется.

Задание аналитических зависимостей между переменными, соответствующими пара! метрам модели, производится в Окне работы с переменными.
