Содержание и оформление отчета

Отчет должен содержать название лабораторной работы, фор­мулировку цели работы, схему исследуемого устройства, результа­ты измерений, снятые осциллограммы, результаты расчета и их со­поставление с расчетными данными, выводы по работе.

Контрольные вопросы

1. Какое устройство называется мультивибратором?

2. Начертите схему симметричного мультивибратора на ОУ и объясните назначение его элементов.

3. Каковы временные зависимости напряжения на выходе сим­метричного и несимметричного мультивибраторов на ОУ? Укажите на графике этих зависимостей длительность импульсов положитель­ной и отрицательной полярности, а также период релаксаций.

4. Объясните принцип действия симметричного мультивибрато­ра на ОУ с помощью временных диаграмм.

5. С помощью временных диаграмм объясните, почему увеличивается длительность импульса мультивибратора на ОУ при увеличе­нии величин сопротивлений резисторов R и R2, емкости конденса­тора С и при уменьшении сопротивления резистора R1 (рис.2).

6. Какое устройство называется одновибратором?

7. Объясните принцип действия одновибратора на ОУ с по­мощью временных диаграмм.

8. С помощью временных диаграмм объясните, как изменяются длительность импульса и время восстановления одновибратора при изменении, параметров элементов его схемы.

Контрольные задачи

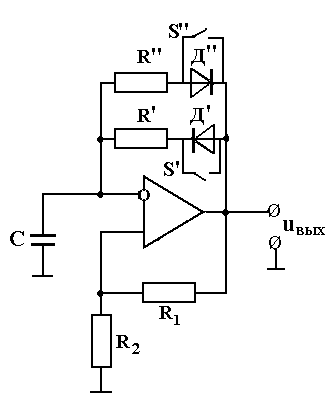

1. Представьте временные зависимости выходного напряжения мультивибратора, схема которого приведена на рис.8 для вариантов, оговоренных в таблице 5.

Рис.8

Таблица 5

Вари­ант

Состояние

ключа S

Состояние

ключа S’’

Соотношение между сопротивлениями R и R

1

Включен

Включен

R’=R’’

2

Отключен

Отключен

R’>R’’

3

Отключен

Отключен

R’<R’’

4

Отключен

Включен

R’=R’’

5

Включен

Отключен

R’=R’’

Дайте пояснение этим зависимостям.

2. Представьте временные диаграммы напряжений для одновибратора, схема которого приведена на рис.9. Какова должна быть полярность запускающего импульса?

3. Представьте временную диаграмму напряжений для одновибратора, схема которого приведена на рис.10, если R’<R. Для каких целей введена цепь, включающая резистор R’ и диод Д?

Рис.9

Рис.10

Литература

1. Забродин Ю.С. Промышленная электротехника: учебник для ву-зов / М.: Высшая школа. 1982, с. 187-194

2. Горбачев Г.Н. Промышленная электротехника: учебник для вузов/ Г.Н.Горбачев, Е.Е.Чаплыгин. М.: Энергоатомиздат,1988, с.119-125.

3. Фурсаев М.А. Основы импульсной и цифровой электроники/ Учебное пособие. Саратов: СГТУ, 2004. С. 26-37.

Время, отведенное на лабораторную работу, акад.Ч. Подготовка к работе 3 акад.Ч.

Выполнение работы 2 акад.ч.

Обработка результатов эксперимента

и оформление отчета 2 акад.ч.

19
