.docФедеральное агентство по образованию
Государственное образовательное учреждение высшего профессионального образования
Томский Политехнический Университет
Кафедра АРМ
Практическая работа
Составление маршрута технологического процесса обработки детали.
Выполнил: студент гр. 4А34
Кнор Э.В.
Проверил: доцент
Должиков В.П.
Томсk 2007
Задание:
написать маршрут технологического процесса изготовления детали:
1. деталь-Рис. 1 (материал - ) количеством 10 шт.;

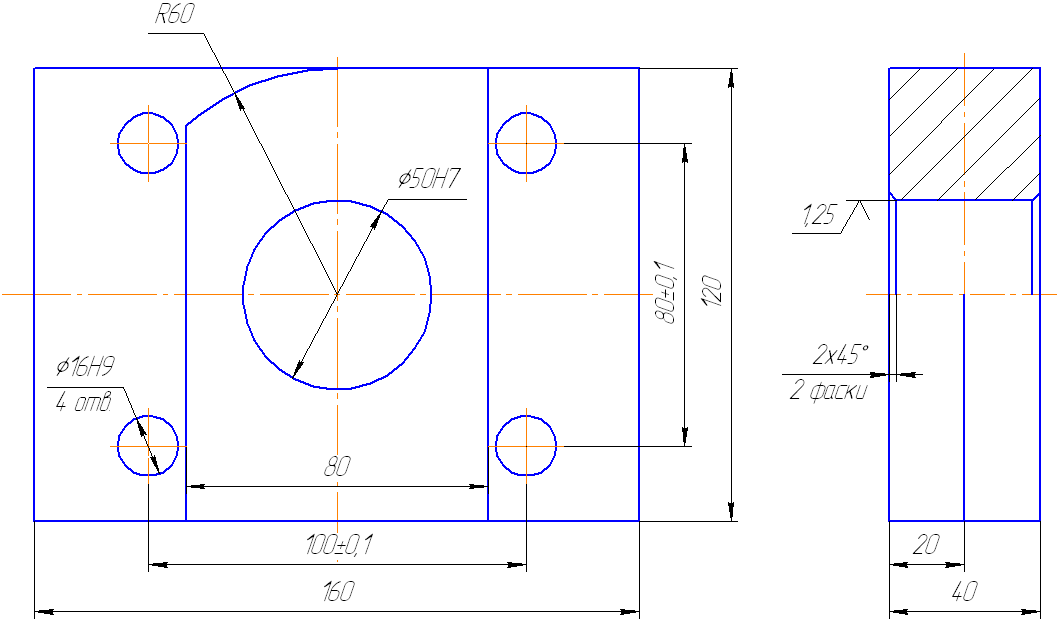

Рис. 1
1. Маршрут технологического процесса изготовления детали (материал - ):
Неуказанные предельные отклонения размеров: валов h14, отверстий H14, остальных ±IT14/2. |
|
|

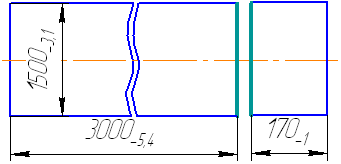

О05 Заготовительная операция:
А. Установить заготовку для отрезки. База: Поверхность 3000*30, поверхность 1500*30 и торец.
|
|

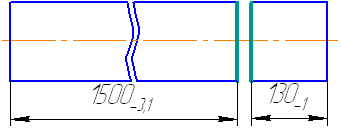

О10 Фрезерная операция:
А. Установить заготовку для отрезки. База: Поверхность 1500*30, поверхность 170*30 и торец.
|
|

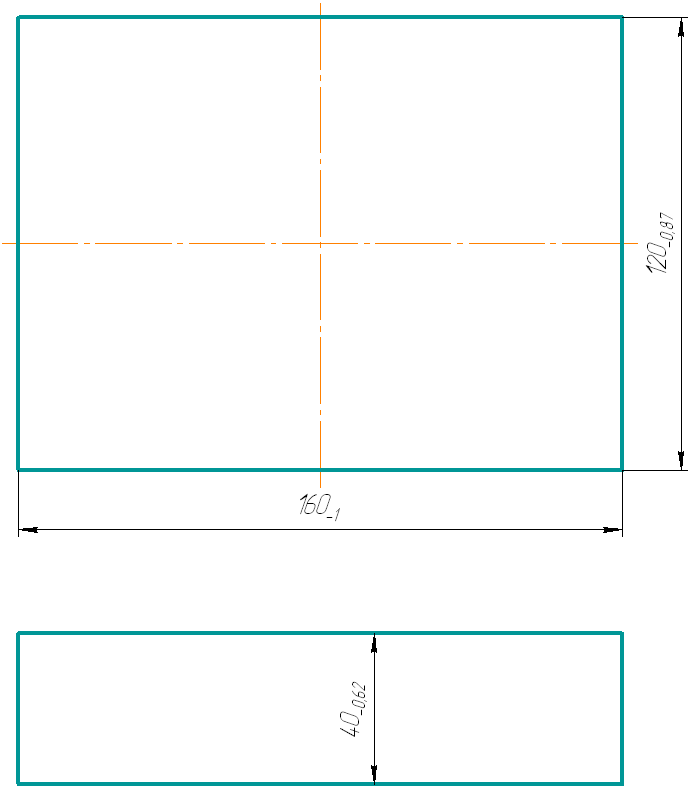

О15 Токарная операция:
А. Установить заготовку. База: Плоские поверхности заготовки.
|
|

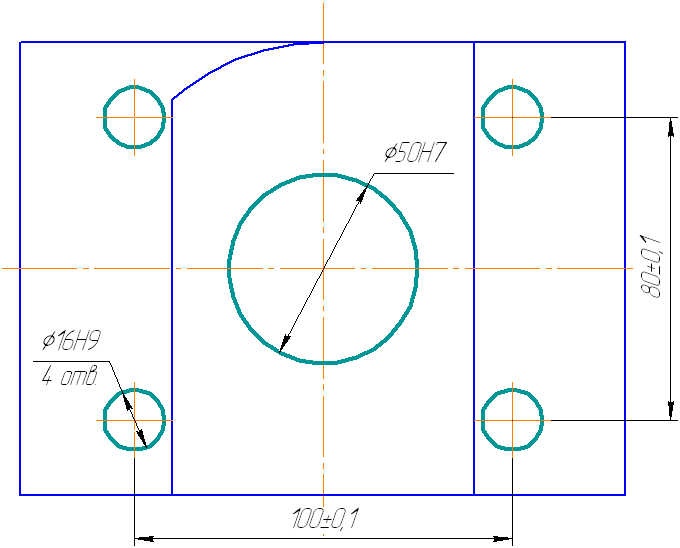

О20 Токарная операция с ЧПУ:
А. Установить заготовку. База: Поверхность 120*160, поверхность 160*30, поверхность 120*30.
|
|
|
О30 Слесарная: Зачистить заусенцы, притупить острые кромки. |
|
О35 Промывочная: Промыть согласно типовому техпроцессу. |
|
О40 Консервация: Консервировать согласно типовому техпроцессу. |
|
;
;
окончательно;
окончательно;
окончательно;
;
