Электронная схема — это сочетание отдельных электронных компонентов, применяемых при изготовлении устройств (приборов) цифровой и аналоговой электроники, таких как резисторы, конденсаторы, индуктивность, диоды и транзисторы, соединенные между собой. Различные комбинации компонентов позволяют выполнять множество простых и сложных операций, таких как усиление сигналов, обработка и передача информации и т.д. Как правило, любое электронное функциональное устройство состоит из отдельных элементов, скрепленных между собой согласно принципиальной схеме. Выбор элементов и их тип зависит от назначения устройства, среды использования, а также от сложности исполнения.

Электронные компоненты, применяемые в каком-либо устройстве, выполненные в заводских условиях, имеют законченный вид и форму в соответствии с техническими усло-

21

виями. Элементы электроники, используемые для конструирования, производства и ремонта электронной аппаратуры, делятся на группы: резисторы, диоды, конденсаторы, транзисторы и прочие.

Схемы входят в комплект конструкторской документации и содержат необходимые данные для проектирования, изготовления, сборки, регулировки, эксплуатации изделий. ГОСТ 2.701-84 «ЕСКД. Схемы. Виды и типы. Общие требования к выполнению» устанавливает классификацию, обозначение схем и общие требования к их выполнению для изделий всех отраслей промышленности.

Стандарт к выполнению схем предъявляет следующие требования:

─ схемы выполняют без соблюдения масштаба, но с обязательным соблюдением линейных размеров на обозначение элементов, устройств систем ЖАТ;

─ линии электрической связи (проводов) должны состоять из горизонтальных и вертикальных отрезков, выполняемых обычно толщиной 0,3…0,4 мм, и иметь наименьшее число изломов и взаимных пересечений;

─ расстояние между соседними параллельными линиями связи должно быть не менее 3 мм;

─схемы должны быть выполнены компактно, но без ущерба для их прочтения;

─входы, выходы и контакты питания располагают справа и слева, контакты ну-

меруют применительно к конструкциям штепсельных или иных разъемов (рисунок 1);

ABP2

1QS 2QS

Вывод Вывод

Рисунок 1 - Схема включения элементов силового оборудования

─ если схему выполняют в пределах упрощенного контура изделия, то условный контур вычерчивают сплошными тонкими линиями;

─ элементы, составляющие функциональную группу или устройство, не имеющее самостоятельной принципиальной схемы, могут на схемах выделяться штрихпунктирными линиями равными по толщине линиями связи, при этом указывается наименование функциональной группы, а для устройства — наименование и его тип и обозначение документа, на основании которого это устройство применено (рисунок 2);

22

Рисунок 2 - Пример обозначения элементов блока

─ если в состав схемы входит какое-либо устройство, имеющее самостоятельную принципиальную схему, то выделяется (очерчивается) сплошной линией, равной по толщине линии связи (рисунок 3).

Рисунок 3 - Пример изображения на схеме самостоятельного блочного устройства

Общие правила составления и оформления текстовых документов в схемах электронных устройств и устройств вычислительной техники (спецификация, надписи, указания, сноски и т.д.)

Текстовые документы подразделяют на документы, содержащие в основном сплошной текст (технические условия, паспорта, расчеты, пояснительные записки, инструкции и т.п.), и документы, содержащие разбитый на графы текст (спецификации, ведомости, таблицы и т.п.). Текстовые документы выполняют на формах, установленных соответствующими

23

стандартами Единой Системы Конструкторской Документации (ЕСКД) и Системы Проектной Документации для Строительства (СПДС).

Подлинники текстовых документов выполняют одним из следующих способов:

─ машинописным, при этом следует выполнять требования ГОСТ 13.1.002. Шрифт пишущей машинки должен быть четким, высотой не менее 2,5 мм, лента только черного цвета (полужирная);

─ рукописным чертежным шрифтом по ГОСТ 2.304-81 с высотой букв и цифр не менее 2,5 мм;

─ с применением печатающих и графических устройств вывода ЭВМ (ГОСТ

2.004);

─ расстояние от рамки формы до границ текста в начале и в конце строк — не менее 3 мм. Расстояние от верхней или нижней строки текста до верхней или нижней рамки должно быть не менее 10 мм.

─ абзацы в тексте начинают отступом, равным 17–20 мм.

При выполнении практических заданий наиболее часто применяются следующие виды текстовых документов: пояснительная записка к схемам, технические условия, таблицы с текстовым материалом.

Порядковые номера обозначений присваиваются в последовательности расположения элементов сверху вниз в направлении слева направо.

Характеристики входных и выходных цепей изделия на схеме указывают в виде таблиц, присваивая каждой позиционное обозначение соответствующего элемента (вместо условного графического обозначения которого она помещена).

Каждая схема должна снабжаться полным перечнем элементов, выполненным по форме, представленной на рисунке 1, или в виде самостоятельного документа на листве формата А4 с основной надписью для текстовых документов.

Рисунок 1 - таблица перечня элементов

Графы таблицы заполняют следующим образом:

«Поз. обозначение» — позиционное обозначение элементов устройств, функциональных групп на схеме (буквенно-цифровое);

«Наименование» — наименование элемента; «Примечание» — технические данные элемента, не содержащиеся в его наименова-

нии;

«Кол.» — число одинаковых элементов.

Таблица располагается над основной надписью чертежа на расстоянии не менее 12мм от нее. Элементы в таблицу записывают группами в алфавитном порядке в графе «Поз. обозначение», а в группах — по возрастанию номеров.

Если таблица перечня не помещается над основной надписью, то оставшаяся ее часть размещается слева от основной надписи с повторением заголовков граф.

Перечень элементов можно выполнять в виде отдельного документа на формате А4 с основной надписью для текстовых документов. Его код должен состоять из буквы П и ко-

24

да соответствующей схемы (например, код перечня документов к электрической принципиальной схеме — ПЭЗ), при этом в основной надписи в графе 1 указывают и наименование изделия, и наименование документа «Перечень элементов».

Перечень элементов в спецификацию вносят после схемы (формат А4), к которой он выпущен, или над основной надписью (формат А3).

Все элементы на схеме должны иметь позиционное обозначение, состоящее из буквенного обозначения вида элемента (латинские буквы) и ere порядкового номера (арабские цифры), присваиваемого начиная с единицы в пределах группы элементов, одинаковой высоты (Q, R2 и С1, С2). Если в изделие входит только один элемент, то порядковый номер в его позиционном обозначении может не указываться.

Ход работы:

1 Внимательно рассмотреть выданную схему. Найти основные части и элементы

схемы.

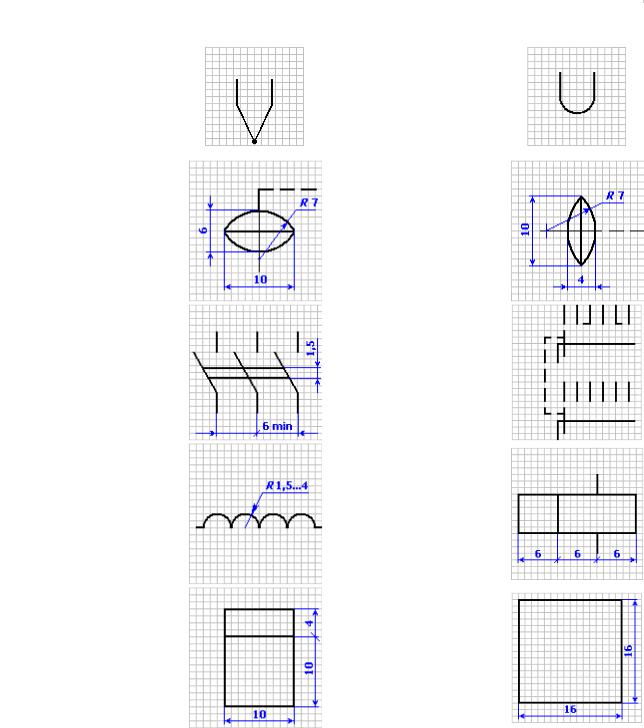

2Произвести компоновку схемы на чертежном листе формата А3 (схему электрическую принципиальную – Э3 выполнить в соответствии с ГОСТ 2.701, обозначения – ГОСТ 2.721, ГОСТ 2.768 и условным графическим обозначениям – УГО, применяемым для для схем автоматики и телемеханики , приведенными в таблице 1), исходя из размера самой схемы. При рациональной компоновке графическая часть должна занимать 75% поля чертежа. Над основной надписью расположить таблицу перечня элементов, слева чертёж схемы.

3Тонкими линиями вычертить ветви схемы. Выполнить УГО по размерам, а саму схему выполнить без соблюдения масштаба.

4Вычертить на схеме все электрические элементы и устройства силового оборудования, электрические связи между ними, а также электрические элементы (соединители, зажимы, разъемы и т.д.), которыми заканчиваются входные и выходные цепи. Схемы выпол-

нить для изделий в отключенном состоянии.

5Разместить УГО (на схеме размещения УГО должно обеспечивать наиболее простой рисунок с минимальным количеством изломов и пересечений линий электрической связи), линии связи – толщиной 1-2 мм между элементами выполнить вертикальными и горизонтальными отрезками минимальной длины, с изгибом под прямым углом (расстояние между параллельными линиями должно быть не менее 3 мм).

6К каждому элементу схемы справа от него или над ним проставить буквенноцифровое обозначение (в соответствии с ГОСТ 2.710). Элементам, имеющим одинаковые буквенные коды, присваивают порядковые номера в соответствии с последовательностью их расположения на схеме сверху вниз в направлении слева направо (рисунок 2). Схема должна быть выполнена компактно, но без ущерба возможности прочтения.

Рисунок 2 – Порядок присвоения позиционных обозначений элементам схемы 7 Начертить таблицу перечня элементов (рисунок 1), записать в таблицу элементы

группами в порядке расположения их в приложении к ГОСТ 2.702, т.е. в начале записывают резисторы, потом конденсаторы, катушки индуктивности, амперметры и т.д. В пределах ка-

25

ждой группы элементы располагают по возрастанию позиционных номеров. Элементы одного типа с одинаковыми электрическими параметрами, имеющие по схеме последовательные порядковые номера, допускается записывать в графе «Поз. обозначение» в одну строку, по типу: С1…С4, а в графе «Кол» общее количество таким элементов

8 Убрать вспомогательные линии, провести самоконтроль работы. Задание по вариантам и пример выполнения приведены на рисунках 3,4,5.

Рисунок 3 - Задание по вариантам

26

Рисунок 4 - Задание по вариантам

27

Рисунок 5 - Пример выполнения графической работы

Содержание отчёта о практическом занятии

Результатом выполнения практического занятия является выполненная в масштабе 1:1 на формате А3 графическая работа " Схема электрическая принципиальная " с заполнением таблицы перечня элементов.

28

Практическое занятие 5

Тема: Чертеж функциональной логической схемы. Лист 4 (формат А3).

Цель занятия: По предложенной схеме и описанию начертить схему в соответствии с требованиями ГОСТ. Составить таблицу перечня элементов.

Пример выполнения задания представлен на рисунке 1. Вариант задания представлен на рисунке 2-6.

Рисунок 1 - Пример выполнения задания

29

Рисунок 2 - Вариант задания
