Методы исследования и моделирования информационных процессов и технологий (10 семестр )
UML Profile for Business Modeling:

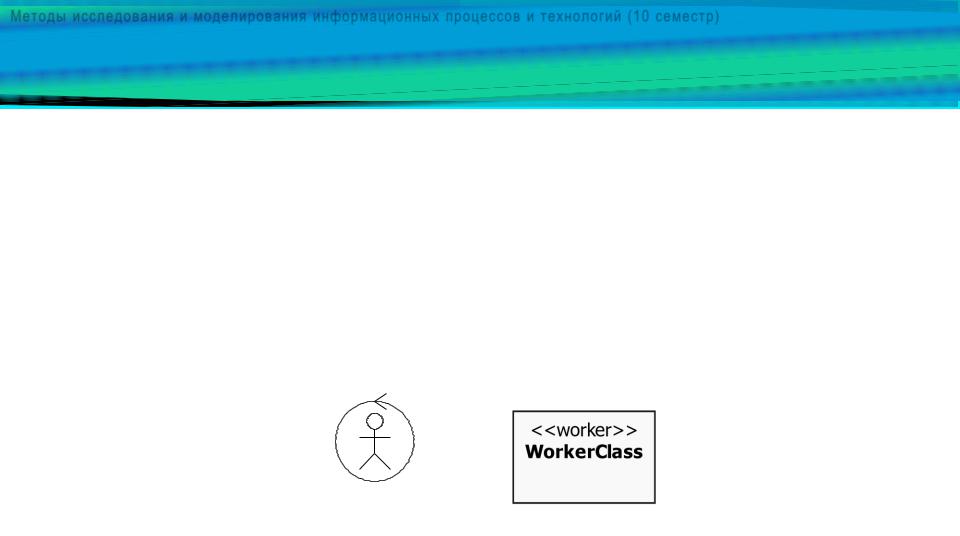

класс исполнителя
Класс исполнителя — абстракция, представляющая работающее в системе действующее лицо (англ. actor):
исполнители взаимодействуют друг с другом и манипулируют сущностями, занятыми в реализации ВИС.
WorkerClass
51
Методы исследования и моделирования информационных процессов и технологий (10 семестр )
UML Profile for Business Modeling:

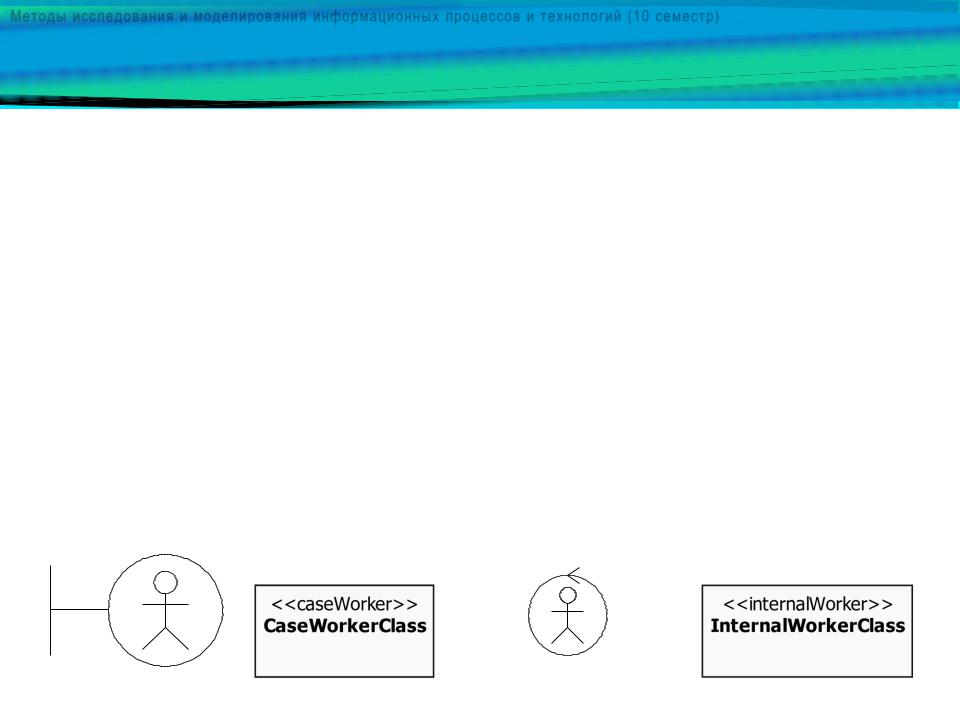

частные случаи исполнителя
Класс исполнителя ВИС — частный случай класса исполнителя, отражающий ситуацию, в которой исполнитель ВИС напрямую взаимодействует с действующими лицами за пределами системы.
Класс внутреннего исполнителя — частный случай класса исполнителя, отражающий ситуацию, в которой внутренний исполнитель взаимодействует с другими исполнителями и сущностями в пределах системы.
CaseWorkerClass |
InternalWorkerClass |
52 |
|
Методы исследования и моделирования информационных процессов и технологий (10 семестр )
Состав концептуальной модели и рекомендации по составлению
Согласно рекомендациям К. Лармана (англ. Craig Larman), на попадание в состав концептуальной модели претендуют:
объекты реального мира и местоположения в нем;
абстрактные понятия, транзакции и события;
организации и роли, правила и политики, протоколы и записи;
внешние системы;
контейнеры для других элементов концептуальной модели.
При составлении модели рекомендуется использовать общеупотребительный язык, без указывающих на
возможную реализацию технических терминов и
обозначений: адаптер, триггер, фабрика и др. |
53 |
|
Методы исследования и моделирования информационных процессов и технологий (10 семестр )

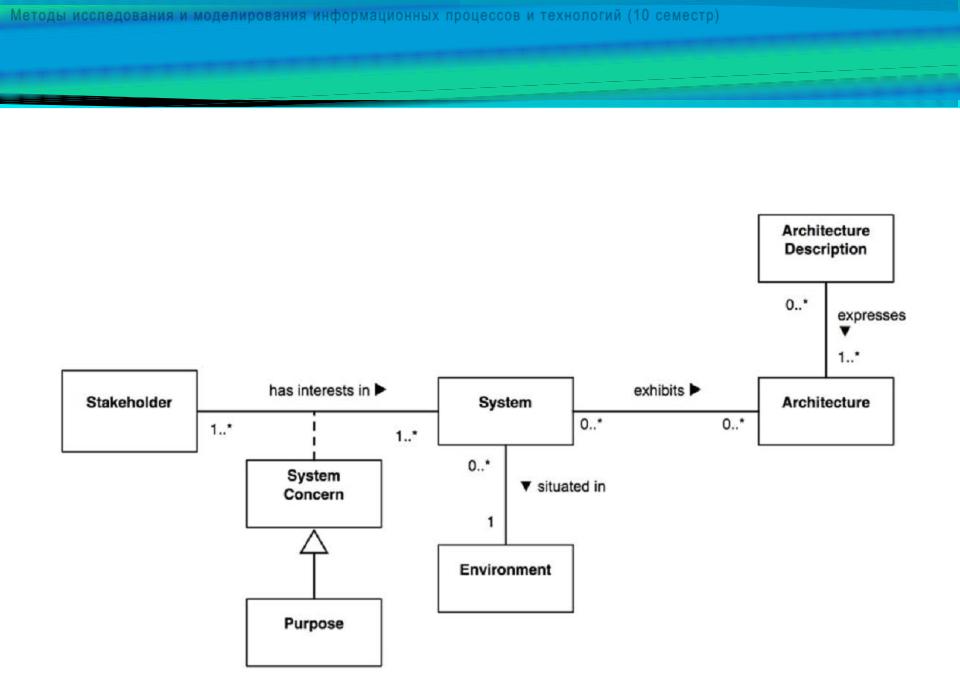

Пример концептуальной модели: архитектурное описание
54
Методы исследования и моделирования информационных процессов и технологий (10 семестр )

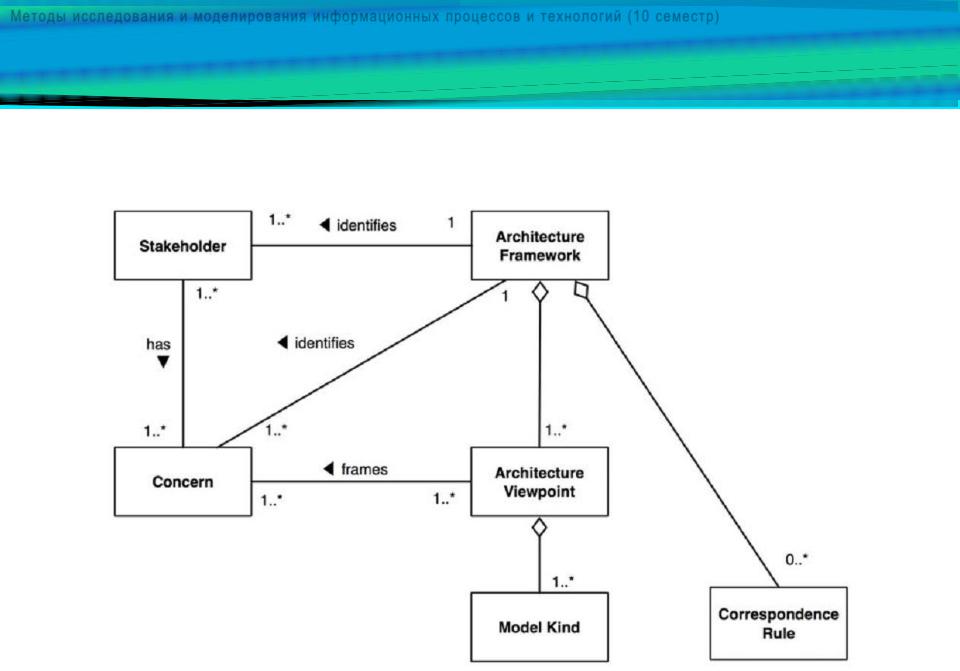

Пример концептуальной модели: архитектурный подход
55
Методы исследования и моделирования информационных процессов и технологий (10 семестр )
Вопросы и обсуждение
56
