Лабы 5 сем / ЛР6. Изучение базовых схем на операционных усилителях / лр6

_{МИНОБРНАУКИ РОССИИ}

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра БТС

отчет

по лабораторной работе №6

по дисциплине «Электроника и микропроцессорная техника»

Тема: Изучение базовых схем на операционных усилителях

Вариант 2

Студентки гр. 0502		Лиоско Е.П. Потько А.А.
Преподаватель		Корнеева И.П.

Санкт-Петербург

2022

Цель работы: Исследование работы операционных усилителей общего назначения при работе в составе базовых схем:

1. Инвертирующего усилителя,

2. Неинвертирующего усилителя,

3. Дифференциального усилителя (усиление разностного сигнала, подавление синфазного),

4. Сумматора.

Используемые измерительные инструменты: цифровой осциллограф (Oscilloscope), функциональный генератор сигнала (Function Generator).

Обработка результатов эксперимента.

1) Инвертирующий усилитель:

Рисунок 1.1 Micro-Cap. Схема инвертирующего усилителя

ОУ: OP07

А=0,5 В f=2 кГц

Рисунок 1.2 Micro-Cap. Анализ работы инвертирующего усилителя во временной области.

2) Неинвертирующий усилитель:

Рисунок 2.1 Micro-Cap. Схема неинвертирующего усилителя

ОУ: OP07

А=0,5 В f=2 кГц

Рисунок 2.2 Micro-Cap. Анализ работы неинвертирующего усилителя во временной области.

3) Сумматор на операционном усилителе:

Рисунок 3.1 Micro-Cap. Схема сумматора ( )

ОУ: OP07

А=0,5 В f=2 кГц

Рисунок 3.2 Micro-Cap. Анализ работы сумматора во временной области.

Рисунок 3.1 Micro-Cap. Схема сумматора ( )

ОУ: OP07

А=0,5 В f=2 кГц

Рисунок 3.2 Micro-Cap. Анализ работы сумматора во временной области.

Рисунок 3.1 Micro-Cap. Схема сумматора ( )

ОУ: OP07

А=0,5 В f=2 кГц

Рисунок 3.2 Micro-Cap. Анализ работы сумматора во временной области.

Рисунок 3.3 Micro-Cap. Схема сумматора ( )

ОУ: OP07

А=0,5 В f=2 кГц

Рисунок 3.4 Micro-Cap. Анализ работы сумматора во временной области.

4) Дифференциальный усилитель на ОУ:

Рисунок 3.3 Micro-Cap. Схема дифференциального усилителя для проверки ослабления синфазной помехи

ОУ: OP07

А=0,5 В f=2 кГц

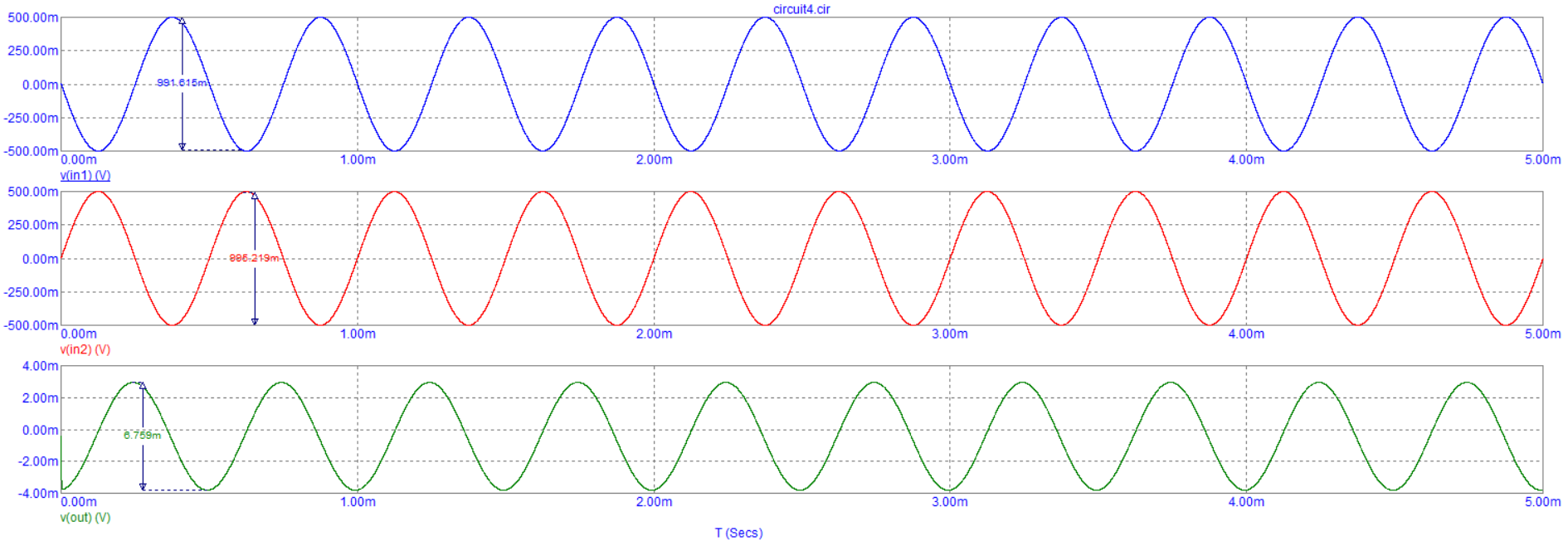

Рисунок 3.4 Micro-Cap. Анализ работы дифференциального усилителя во временной области. Подавление синфазного сигнала

Рисунок 3.3 Micro-Cap. Схема дифференциального усилителя для проверки усиления дифференциального сигнала

Рисунок 3.4 Micro-Cap. Усиление дифференциального сигнала

5) Инвертирующий усилитель (NI ELVIS):

Рисунок 5.1 NI ELVIS. Схема инвертирующего усилителя

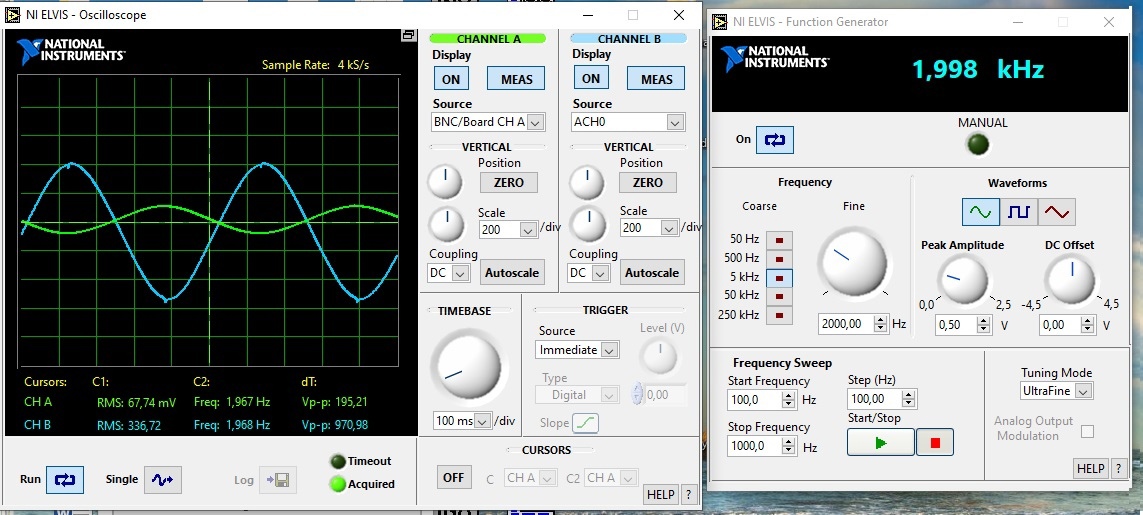

Рисунок 5.2 NI ELVIS. Анализ работы инвертирующего усилителя во временной области.

6) Неинвертирующий усилитель:

Рисунок 5.1 NI ELVIS. Анализ работы неинвертирующего усилителя во временной области.

7) Сумматор на операционном усилителе:

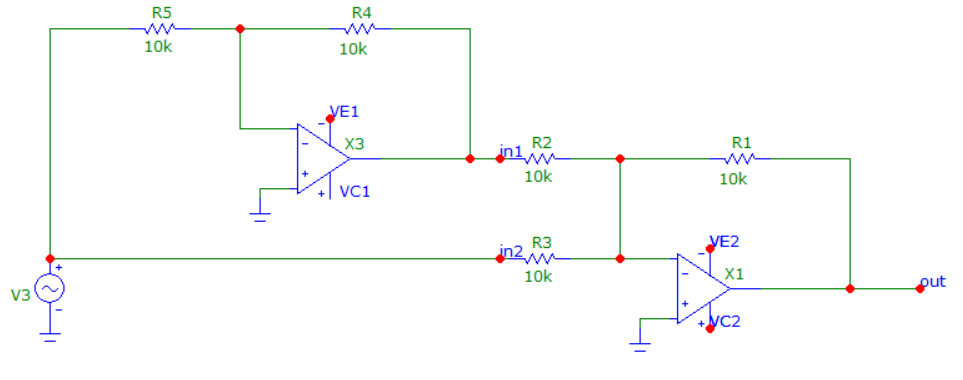

Рисунок 7.1 NI ELVIS. Схема сумматора

Рисунок 7.2 NI ELVIS. Анализ работы сумматора во временной области. Channel A – входной сигнал с инвертора, Channel B – входной сигнал с генератора. ( )

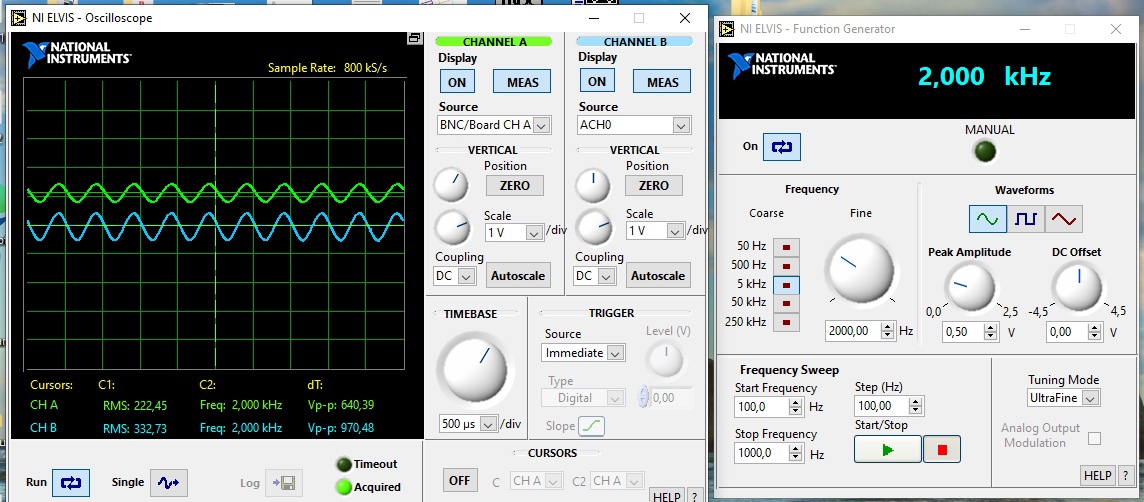

Рисунок 7.3 NI ELVIS. Анализ работы сумматора во временной области. Channel A – выходной сигнал, Channel B – входной сигнал с генератора. ( )

Рисунок 7.4 NI ELVIS. Анализ работы сумматора во временной области. Channel A – входной сигнал с инвертора, Channel B – входной сигнал с генератора. ( )

Рисунок 7.5 NI ELVIS. Анализ работы сумматора во временной области. Channel A – выходной сигнал, Channel B – входной сигнал с генератора. ( )

Рисунок 7.6 NI ELVIS. Анализ работы сумматора во временной области. Channel A – входной сигнал с инвертора, Channel B – входной сигнал с генератора. ( )

Рисунок 7.7 NI ELVIS. Анализ работы сумматора во временной области. Channel A – выходной сигнал, Channel B – входной сигнал с генератора. ( )

Рисунок 7.8 NI ELVIS. Анализ работы сумматора во временной области. Channel A – входной сигнал с инвертора, Channel B – входной сигнал с генератора. ( )

Рисунок 7.9 NI ELVIS. Анализ работы сумматора во временной области. Channel A – выходной сигнал, Channel B – входной сигнал с генератора. ( )

7) Дифференциальный усилитель:

Рисунок 7.1 – NI ELVIS. Схема дифференциального усилителя.

Рисунок 7.2 NI ELVIS. Анализ работы дифференциального усилителя во временной области. Подавление синфазного сигнала

Рисунок 7.3 NI ELVIS. Усиление дифференциального сигнала

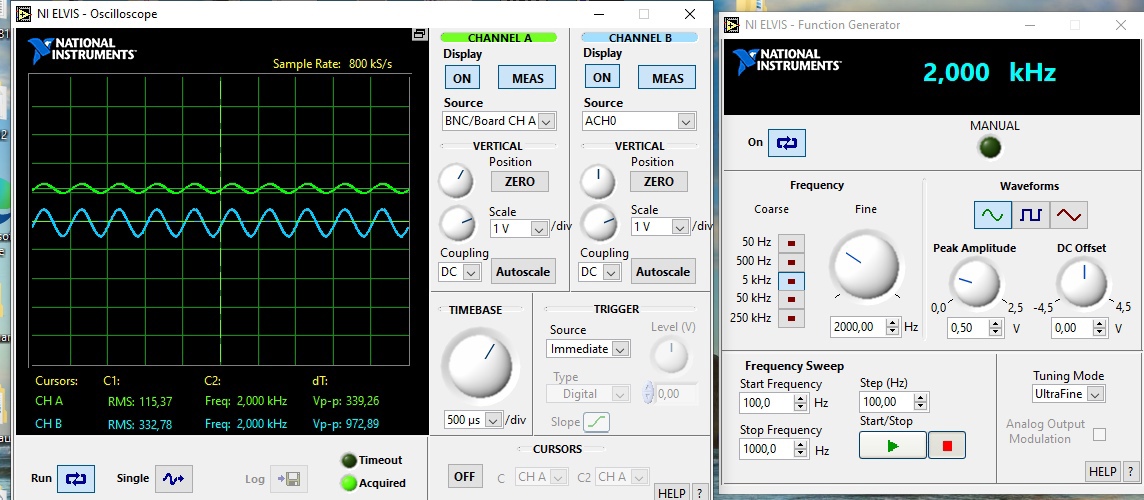

Рисунок 7.4 NI ELVIS. Усиление дифференциального сигнала. CHA – входной сигнал с инвертора, CHB – входной сигнал с генератора

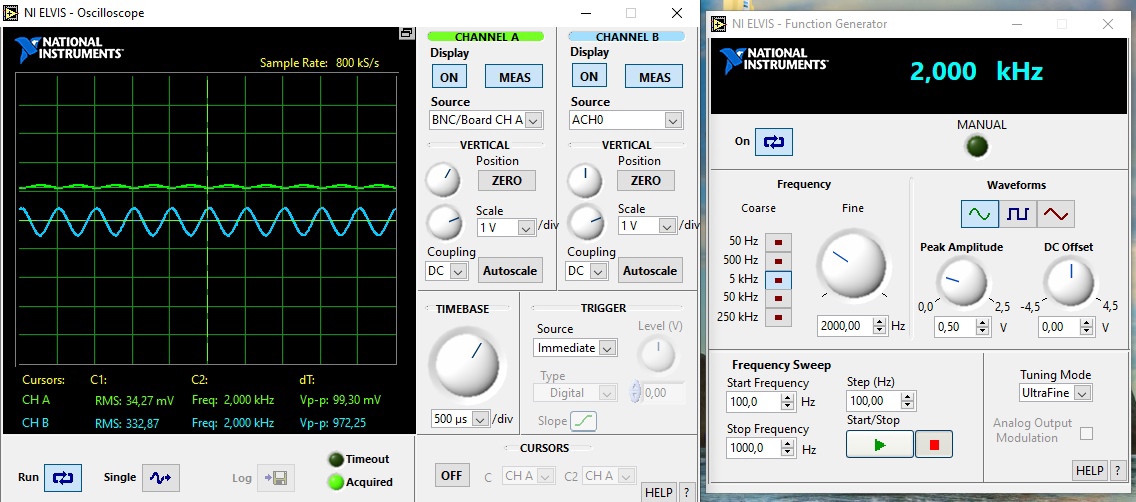

Рисунок 7.5 NI ELVIS. Усиление дифференциального сигнала. CHA – выходной сигнал, CHB – входной сигнал с генератора

Вывод:

1. Инвертирующий усилитель:

   Micro-Cap
   NI ELVIS

2. Неинвертирующий усилитель:

   Micro-Cap
   NI ELVIS

3. Сумматор:

		(с генератора)
Micro-Cap
NI ELVIS

		(с генератора)
Micro-Cap
NI ELVIS

		(с генератора)
Micro-Cap
NI ELVIS

		(с генератора)
Micro-Cap
NI ELVIS

4. Дифференциальный усилитель на ОУ:

Усиление синфазного сигнала

Micro-Cap
NI ELVIS

Усиление дифференциального сигнала

Micro-Cap					2967
NI ELVIS				9	2250
