Глава 9
Защита информации в сетях ЭВМ
управлением MS-DOS и MS-Windows. ОС Personal NetWare дает доступ пользователям и серверам в средах NetWare v. 2.x, 3.x, 4.x без дополнительного ПО для рабочих станций клиента.
Среди новых возможностей ОС Personal NetWare можно отметить следующие:
хотя в ЛВС и нет выделенного ФС, пользователи могут скон фигурировать одну из рабочих станций, работающих под Windows, в качестве управляющей консоли;
усовершенствованная система защиты информации, которая осуществляется на уровне ПК, файлов и директорий;
пользователи обеспечиваются специальной директорией о рас пределенных ресурсах ЛВС, подобно NDS в NetWare v. 4.x;
ОС Personal NetWare появляется вместе с современной ОС для рабочих станций Novell DOS v. 7.0.
В последних версиях Novell NetWare появились дополнительные возможности, которые позволяют преодолеть ограничения на число подключенных к ФС принтеров и выполнять архивирование файлов. При этом можно инициализировать процесс на ФС или специальный процесс на выделенной рабочей станции (принт-сервере), которые позволяют управлять работой до 16 принтеров. Удобной возможностью является использование одного принтера для нескольких ЛВС, объединенных мостами (см. раздел, посвященный межсетевому взаимодействию), и организация и обслуживание принт-сервером очереди на печать от восьми ФС.
Для архивирования файлов необходимо запустить специальный процесс типа Backup на ФС или "мосте". Эта операция может проходить с запретом входа в сессию текущих пользователей и инициализироваться без промедления или с определенной паузой.
Межсетевое взаимодействие. Данный вопрос рассмотрим на примере наиболее распространенной и признанной эталонной модели взаимодействия открытых систем ISO/OSI.
В основу эталонной модели положена идея декомпозиции процесса функционирования открытых систем на уровни, причем разбиение на уровни производится таким образом, чтобы сгруппировать в рамках каждого из них функционально наиболее близкие компоненты. Кроме того требуется, чтобы взаимодействие между смежными уровнями было минимальным, число уровней сравнительно небольшим, а изменения, производимые в рамках одного уровня, не требовали бы
466
перестройки смежных. Отдельный уровень, таким образом, представляет собой логически и функционально замкнутую подсистему, сообщающуюся с другими уровнями посредством специально определенного интерфейса. В рамках модели ISO/OSI каждый конкретный уровень может взаимодействовать только с соседними. Совокупность правил (процедур) взаимодействия объектов одноименных уровней называется протоколом.
Эталонная модель содержит семь уровней (снизу вверх):
Физический
Канальный (или передачи данных)
Сетевой
Транспортный I 5. Сеансовый
* 6. Представительный 7. Прикладной

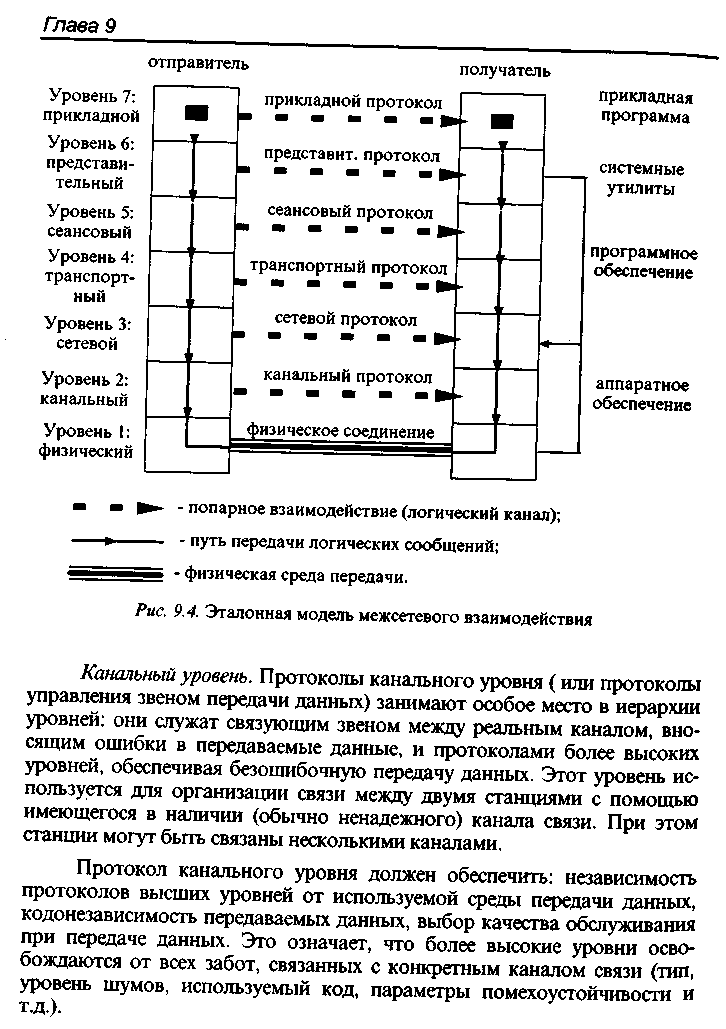

Каждый уровень передающей станции в этой иерархической структуре взаимодействует с соответствующим уровнем принимающей станции посредством нижележащих уровней. При этом каждая пара уровней с помощью служебной информации в сообщениях устанавливает между собой логическое соединение, обеспечивая тем самым логический канал связи соответствующего уровня. С помощью такого логического канала каждая пара верхних уровней может обеспечивать между собой взаимодействие, абстрагируясь от особенностей нижних. Другими словами, каждый уровень реализует строго определенный набор функций, который может использоваться верхними уровнями независимо от деталей реализации этих функций (см. рис. 9.4).
Рассмотрим подробнее функциональное назначение каждого уровня.
Физический уровень. Физический уровень обеспечивает электрические, функциональные и процедурные средства установления, поддержания и разъединения физического соединения. Реально он представлен аппаратурой генерации и управления электрическими сигналами и каналом передачи данных. На этом уровне данные представляются в виде последовательности битов или аналогового электрического сигнала. Задачей физического уровня является передача последовательности битов из буфера отправителя в буфер получателя.
На этом уровне данные представляются кадром, который содержит информационное поле, а также заголовок и концевик (трейлер), присваиваемые протоколом. Заголовок содержит служебную информацию, используемую протоколом канального уровня принимающей станции и служащую для идентификации сообщения, правильного приема кадров, восстановления и повторной передачи в случае ошибок и т.д. Концевик содержит проверочное поле, служащее для коррекции и исправления ошибок (при помехоустойчивом кодировании), внесенных каналом. Задача протокола канального уровня - составление кадров, правильная передача и прием последовательности кадров, контроль последовательности кадров, обнаружение и исправление ошибок в информационном поле (если это необходимо).
Сетевой уровень. Сетевой уровень предоставляет вышестоящему транспортному уровню набор услуг, главными из которых являются сквозная передача блоков данных между передающей и приемной станциями (то есть, выполнение функций маршрутизации и ретрансляции) и глобальное адресование пользователей. Другими словами, нахождение получателя по указанному адресу, выбор оптимального (в условиях данной сети) маршрута и доставка блока сообщения по указанному адресу.
Таким образом, на границе сетевого и транспортного уровней обеспечивается независимость процесса передачи данных от используемых сред за исключением качества обслуживания. Под качеством обслуживания понимается набор параметров, обеспечивающих функционирование сетевой службы, отражающий рабочие (транзитная задержка, коэффициент необнаруженных ошибок и др.) и другие характеристики (защита от НСД, стоимость, приоритет и др.). Система адресов, используемая на сетевом уровне, должна иметь иерархическую структуру и обеспечивать следующие свойства: глобальную однозначность, маршрутную независимость и независимость от уровня услуг.
На сетевом уровне данные представляются в виде пакета, который содержит информационное поле и заголовок, присваиваемый протоколом. Заголовок пакета содержит управляющую информацию, указывающую адрес, отправителя, возможно маршрут и параметры передачи пакета (приоритет, номер пакета в сообщении, параметры безопасности, максимум ретрансляции и др.). Различают следующие виды сетевого взаимодействия.
1. С установлением соединения - между отправителем и получателем сначала с помощью служебных пакетов организуется логический канал (отправитель - отправляет пакет, получатель - ждет получения пакета, плюс взаимное уведомление об ошибках), который разъединяется после
