Міністерствоосвіти і науки України
Харківський національний університет
радіоелектроніки
Звіт з роботи №5
з дисципліни “Основи побудови та захисту сучасних операційних систем”
з теми: “Резервне копiювання в ОС Windows“
Харків 2019
Мета: вивчення процесiв архiвацii, резервного копiювання та вiдновлення елементiв файловой системи копм’ютера з ОС Windows в якостi перестраховки або з метою переноса на iнший копм’ютер чи в iншу ОС.
Ознайомлення з суморною iнформацiею о комп’ютерi.
Тип комп’ютера: Комп’ютер з ACPI на базi x64
Тип ОС: Microsoft Windows 10 Professional
Iм’я комп’ютера: L-LAPTOP
Iм’я користувача: corum
Тип центрального процессора: DualCore , 2300 MHz (23 x 100)
Тип системної плати: Lenovo ideapad 320-15IKB
Тип чипсета системної плати: Intel Sunrise Point-LP, Intel Kaby Lake-U
Кiлькiсть i тип системної пам'ятi: 8066 Мб (DDR4-2400 DDR4 SDRAM)
Тип вiдеоадаптера:
Intel(R) HD Graphics 610 (1 Гб)
Nvidia GeForce 940MX
Тип монiтора: Универсальный монитор PnP [NoDB]
Тип та емкiсть диска: TOSHIBA MQ04ABF100 (931 Гб)
Пристрої ввода-вивода що мiстяться на комп’ютерi:
Клавiатура: Стандартная клавиатура PS/2
Миша: HID-совместимая мышь
Миша: Synaptics Pointing Device
Монiтор: Универсальный монитор PnP [NoDB]
Звуковий адаптор: Intel Unknown
Контроллер High Definition Audio (Microsoft) [8086-9D71] [NoDB]
Висновок: За допомогою AIDA64 користувач может отримати найбiльш розгорнуту iнформацiю у простому видi про комп’тер, яку складно отримати за домомогою вбудованих программ.
Ознайомитися з центральним процессором дослiджуемого помп’ютера.
Тип ЦП: DualCore , 2300 MHz (23 x 100)
Псевдонiм ЦП: Kaby Lake-U/Y
Кiлькiсть ядер:
CPU #1 Intel Pentium CPU 4415U @ 2.30GHz, 2304 МГЦ
CPU #2 Intel Pentium CPU 4415U @ 2.30GHz, 2304 МГЦ
CPU #3 Intel Pentium CPU 4415U @ 2.30GHz, 2304 МГЦ
CPU #4 Intel Pentium CPU 4415U @ 2.30GHz, 2304 МГЦ
Степінг ЦП: H0/J0
Набори iнструкцiй: x86, x86-64, MMX, SSE, SSE2, SSE3, SSSE3, SSE4.1, SSE4.2, AES
Вихiдна частота: 2300 МГЦ
Розмiр та характеристики кеш пам’ятi ЦП:
Кеш L1 коду: 32 Кб per core
Кеш L1 даних: 32 Кб per core
Кеш L2: 256 Кб per core (On-Die, ECC, Full-Speed)
Кеш L3: 2 Мб (On-Die, ECC, Full-Speed)
Фiзичнi параметри ЦП:
Тип корпуса: 1356 Ball BGA
Розмiри корпуса: 42 mm x 24 mm
Технологiчний процесс: 13MiM, 14 nm, CMOS, Cu, High-K + Metal Gate
Розмiри кристалла: [ TRIAL VERSION ] mm2
Тепловидiлення: 15 W
Так як версiя AIDA64 5.75 не пiдтримувала можливостi дiзнатися фiзичнi параметри ПК, менi довелось встановити нову, больш свiжу версiю продукту:
Поточна частота ЦП: 0,8 ГГЦ
Вихiдна частота ЦП: 2,3 ГГЦ
В данному пiдменю можно дiзнатися загальну частоту ЦП, множник частоти, та iншi данi. Поточна частота така велика (вiдносно) у станi спокою через те, що частота ЦП не може знизитися нижче якогось конкретного значення, навiть пiд час простоя ЦП. Це добре видно, якщо скористатись iншим меню (меню цп – загрузка цп) в якому можна дiзнатись навантаження (у %) на кожне ядро. Як можно зазначити, велика частина навантаженна покладаеться на одне ядро, а iншi просто простоюють, для экономii заряду. Але пiд час роботи, всi ядра навантажуються рiвномiрно для балансування навантаження.
Ознайомлення з материнськой платой ПК.
Назва материнськой плати та фiрми виробника:
Lenovo IdeaPad 320-15IKB
Lenovo
Властивостi системной шини:
FSB: Тип шини: BCLK, Реальна частота: 100 МГЦ, Ефективна частота: 100 МГЦ
HT: в AIDA64 значення недоступнi
QPB: в AIDA64 значення недоступнi
Властивостi шини пам’ятi:
Тип шини: Dual DDR4 SDRAM
Ширина шини: 128 бiт
Співвідношення DRAM:FSB: 32:3
Реальна частота: 1067 МГЦ (DDR)
Ефективна частота: 2133 МГЦ
Пропускна здатнiсть: 34133 МБ/с
Назва чипсету: Intel Kaby Lake-U iHDCP 2.2 Premium PCH
(В програмi данi не вказанi)
Фiзична iнформацiя про системну плату: В програмi цi данi вiдсутнi.
Все ж дана программа не мае iнформацiю про всi системнi плати.
Ознайомлення з властивостями модулей ОЗУ.
Назва модуля: Samsung M471A5143SB1-CRC
Серiйний номер: 954BE4C3h (3286518677)
Дата випуска: Неделя 6 / 2018
Розмiр модуля: 4 ГБ (1 rank, 16 banks)
Тип модуля: SO-DIMM
Тип пам’ятi: DDR4 SDRAM
Швидкiсть пам’ятi: DDR4-2400 (1200 МГц)
Шина модуля пам’ятi: 64 bit
Напруга на модулi: 1.2 V
Виробник: Samsung
Таймiнги модуля:
1200 МГц 17-17-17-39 (CL-RCD-RP-RAS)
1163 МГц 16-16-16-38 (CL-RCD-RP-RAS)
1090 МГц 15-15-15-35 (CL-RCD-RP-RAS)
1018 МГц 14-14-14-33 (CL-RCD-RP-RAS)
945 МГц 13-13-13-31 (CL-RCD-RP-RAS)
872 МГц 12-12-12-28 (CL-RCD-RP-RAS)
800 МГц 11-11-11-26 (CL-RCD-RP-RAS)
727 МГц 10-10-10-24 (CL-RCD-RP-RAS)
Як можна побачити iз результатiв тестування, таймiнги зменшуються при зменшеннi частоти. Це пов’язано з фiзикою передачi та обробки сигналiв. Зi збiльшенням застоти зростають таймiнги, тому що швидкiсть передачi сигналiв однакова.
Ознайомлення з чипсетом материнськой плати
Ознайомлення з властивостями «пiвнiчного моста»
Назва «пiвнiчного моста»: Intel Kaby Lake-U IMC
Пiдтримуючi швидкостi системной шини: FSB
Пiдтримуючi типи пам’ятi: DDR4-1333, DDR4-1600, DDR4-1866, DDR4-2133 SDRAM
Тип контролера пам’ятi: Dual Channel (128 бит)
Максимальний об’ем пам’ятi: 32 ГБ
Основнi таймiнги пам’ятi:
Command Rate (CR) 2T
RAS Active Time (tRAS) 35T
RAS Precharge (tRP) 15T
RAS To CAS Delay (tRCD) 15T
CAS Latency (CL) 15T
Refresh Period (tREF) 8316T
Висновок: таймiнги спiвпадають тiльки CL зi оперативною пам’ятю 1090МГц. Iншi таймiнги не були показанi в основних характеристиках модуля пам’ятi.
Ознайомлення з властивостями «пiвденного моста»
Назва «Пiвденного моста»: Intel Sunrise Point-LP
High Definition Audio: Realtek ALC230
High Definition Audio: Intel Kaby Lake HDMI
Контролер PCI Express:
PCI-E 2.0 x4 port #1 Nvidia GeForce 940MX Video Adapter
PCI-E 2.0 x1 port #5 Realtek RTL8168/8111 PCI-E Gigabit Ethernet Adapter
PCI-E 2.0 x1 port #6 Realtek RTL8821AE Wireless LAN 802.11ac PCI-E Network Adapter
Висновок: пiвденний мiст вiдiграе важливу роль в зв’язуваннi компонентiв комп’ютера. Вiн зв’язуе аудiокартки, контролери PCI Express в яких знаходяться вiдеокартка (дискретна), а також мережевi пристоi (проводнi та безпроводнi iнтернет адаптори).
Ознайомлення з системой зберiгання данних в ПК
Назва ЖД: TOSHIBA MQ04ABF100
Виробник: TOSHIBА
Емкiсть: 931ГБ
Швидкодiя: до 6Гб/с (данi не з програми)
Iнтерфейс пiдключення: SATA-III
Фiзичнi параметри:100*70*9.5 mm (данi не з програми)
Форм-фактор: 2,5”
Кiлькiсть пластин: 1шт (данi не з програми)
Вага: 92г (данi не з програми)
Швидкiсть обертання: 5400rpm
Оптичний диск вiдсутнiй.
Висновок: Дана программа хоча i може показати основну iнформацiю про ЖД, але вона не повна. Також не можна в нiй провести тести швидкодii ЖД, для цього треба скористатися стороннiми програмами.
Озйомлення з портами ввода-вивода на платi якi вона мае
Системнi роз'єми:
J6C1 PCI-E x1 використовуеться
J6D2 PCI-E x1 пусто
J7C1 PCI-E x1 пусто
J7D1 PCI-E x1 пусто
J8C1 PCI-E x4 використовуеться
Роз'єми портiв:
J1A1 PS/2 Keyboard Port
J1A1 PS/2 Mouse Port
J2A1 Mini-DIN Video Port
J2A2 DB-15 pin female Video Port
J2A2 DB-9 pin male Serial Port 16550A Compatible
J5A1 RJ-45 Network Port
J30 Mini-jack Audio Port
J30 Mini-jack Audio Port
Проведення тестування швидкодii ОЗУ
Зчитування з пам’ятi:
25947МБ/с
Еталон: Octal DDR4-1866 111548МБ/с (+429%)
Близькi за значенням: 26425МБ/с
Близькi за значенням: 23664МБ/с
Запис в пам’ять:
28446МБ/с
Еталон: Octal DDR4-1866 93866МБ/с (+329%)
Близькi за значенням: 32248МБ/с
Близькi за значенням: 27371МБ/с
Копiювання в пам’ятi:
24303МБ/с
Еталон: Octal DDR4-1866 104455МБ/с (+429%)
Близькi за значенням: 24586МБ/с
Близькi за значенням: 23675МБ/с
Затримка пам’ятi:
97,8нс
Еталон: Dual DDR2-800 55,2нс (-56%)
Близькi за значенням: 96,0нс
Близькi за значенням: 99,4нс
Висновок: при зчитування з пам’ятi, запис в пам’ять та копiювання в пам’ятi мiй ПК вiйшов до 20 кращих, показавши середнiй результат, найкращий же був в средньому на 395% кращий. Кращий результат отримала ОЗУ ddr4 1866 при таймiнгах 13-13-31, але настiльки бiльший результат не залежав тiльки вiд ОЗУ, вiн залежав бiльше вiд частоти пiвнiчного моста та ЦП, який набагато кращий нiж мiй (20х Xeon E5-2660). В пiдтвердженнi данной iнформацii на тестi №2 показники данной ОЗУ всього на 330% кращi, а не на 430%, як в 2ох iнших.
В тестi №4 показано, що найменша затримка у ОЗУ з найменшою частотою та таймiнгами (Dual DDR2-800 4-4-4-11), моя же ОЗУ була гiрше всього на 56%. Iз даних тестiв можна зробити висновок, що мiй ПК середнiй за якiстю.

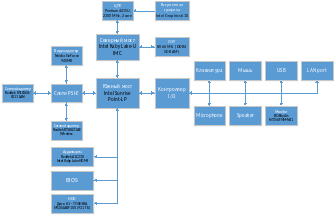

Структурна схема ПК

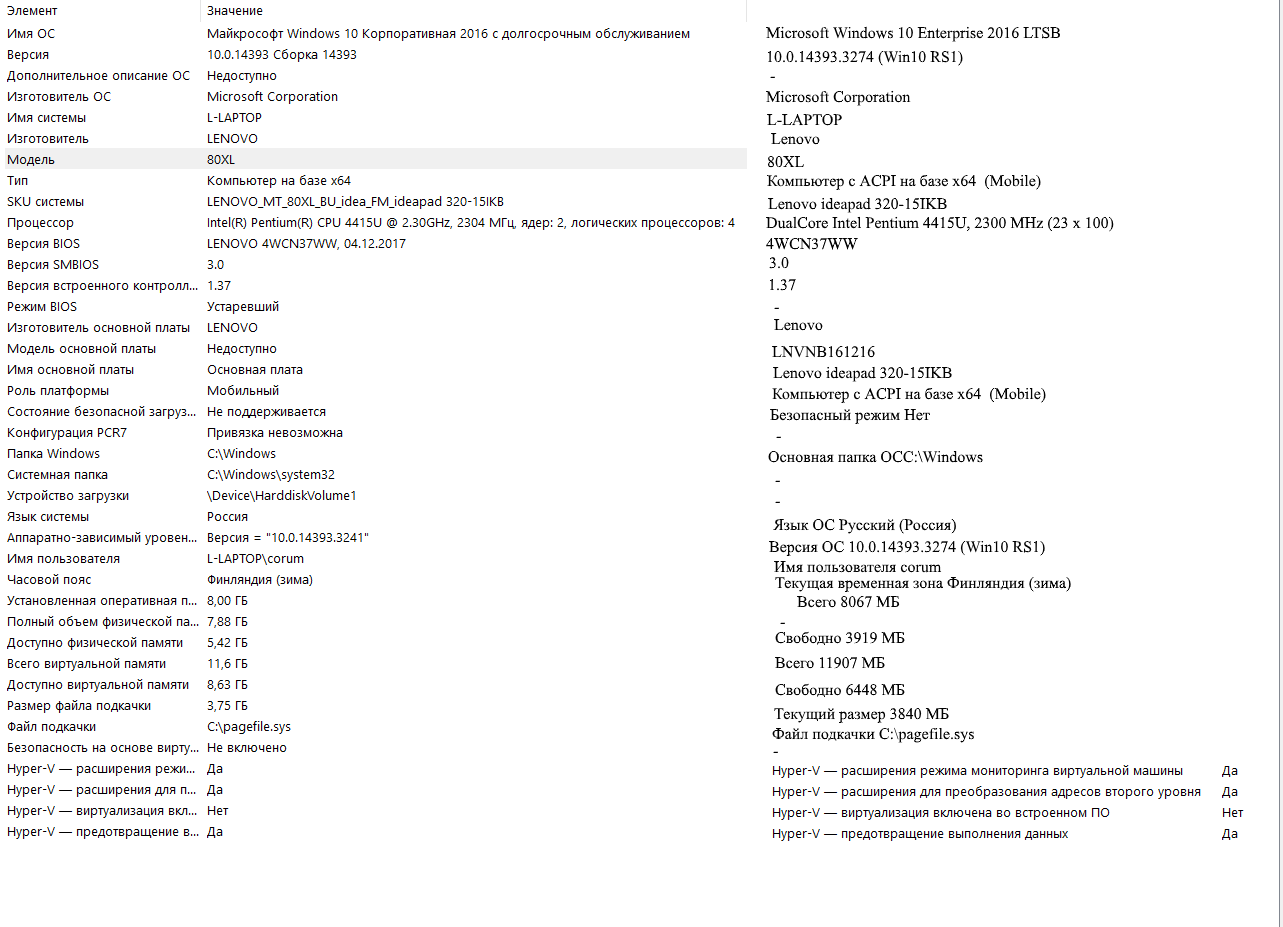

Порiвняльний аналiз iнформацii отриманой вiд AIDA64 та iнформацii отриманой вiд внутрiшнiх програм Windows 10
Вiдомостi про систему спочатку, потiм вiдомостi з AIDA64.
Висновок: як видно iз порiвняння можливостей програм, AIDA64 обладае загально бiльшим об’емом iнформацii, але вона вся знаходиться в рiзних меню, але все ж деякi параметри при зрiвняннi вiдсутнi (чи записанi разом з iншими параметрами).
Дослiдження можливостей налаштувань BIOS мого ПК
В данному меню можно дiзнатись основну iнформацiю про ПК, таку як iм’я ПК, версiю бiоса, рiзнi серiйнi номера, назву ЦП, кiлькiсть ОЗУ, назву ЖД. Також знизу показанi основнi команди управлiння бiосом.

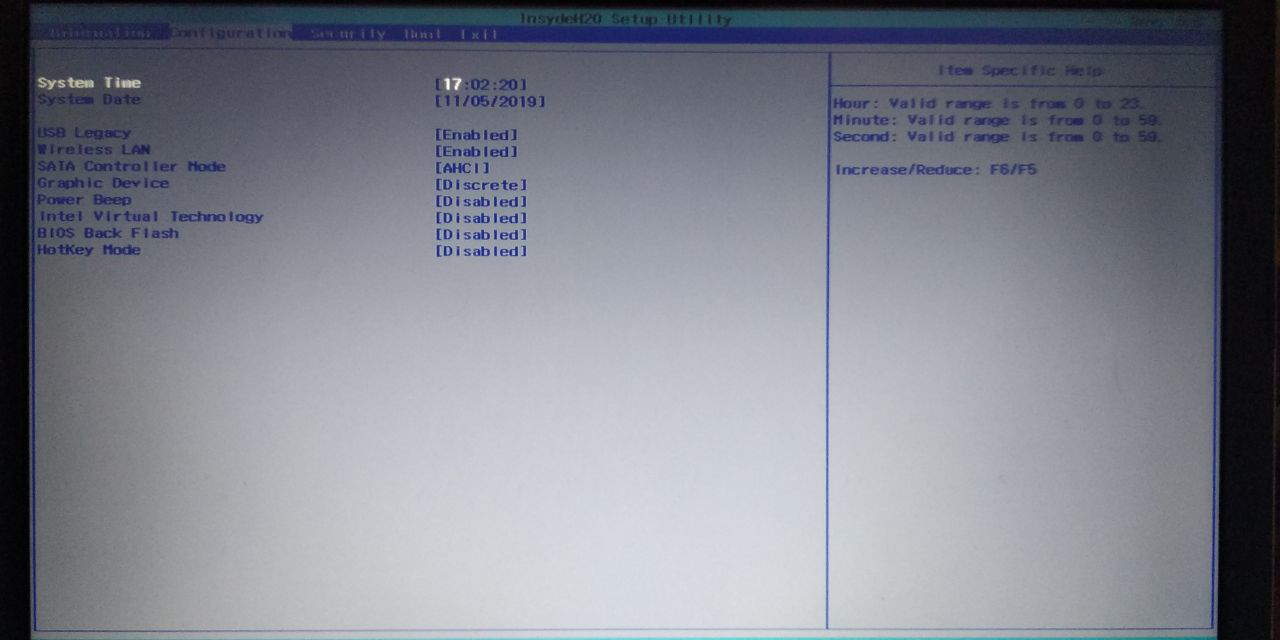

В iншому меню (меню конфiгурацiй) можна виставити системну дату та час, включити/виключити запуск «завантажувальних флешок», роботу wifi модуля, налаштувати роботу контролера SATA (AHCI/RAID), вибрати якою вiдеокарткою користуватись (iнтегрована/дискретна), звук при завантаженнi ПК, включити/виключити технологiю вiртуалiзацiй intel (потрiбна для роботи вiртуальних машин), вiдкат бiоса до попереднiх версiй, iнвертувати клавiшу Fn (для ноутбукiв). Справа на екранi показанi додатковi клавiши для роботи, а також пiдменю для вибiра налаштувань.
В меню безпеки можна задати пароль на ЖД, та на бiос, як перший рубiж оборони системи. Також тут можно налаштувати роботу intel PTT, технологii яка потрiбна при шифруваннi ноутбука, а також iншi технологii. А також справа бiос надае коротку справку по кожному iз пунктов меню.

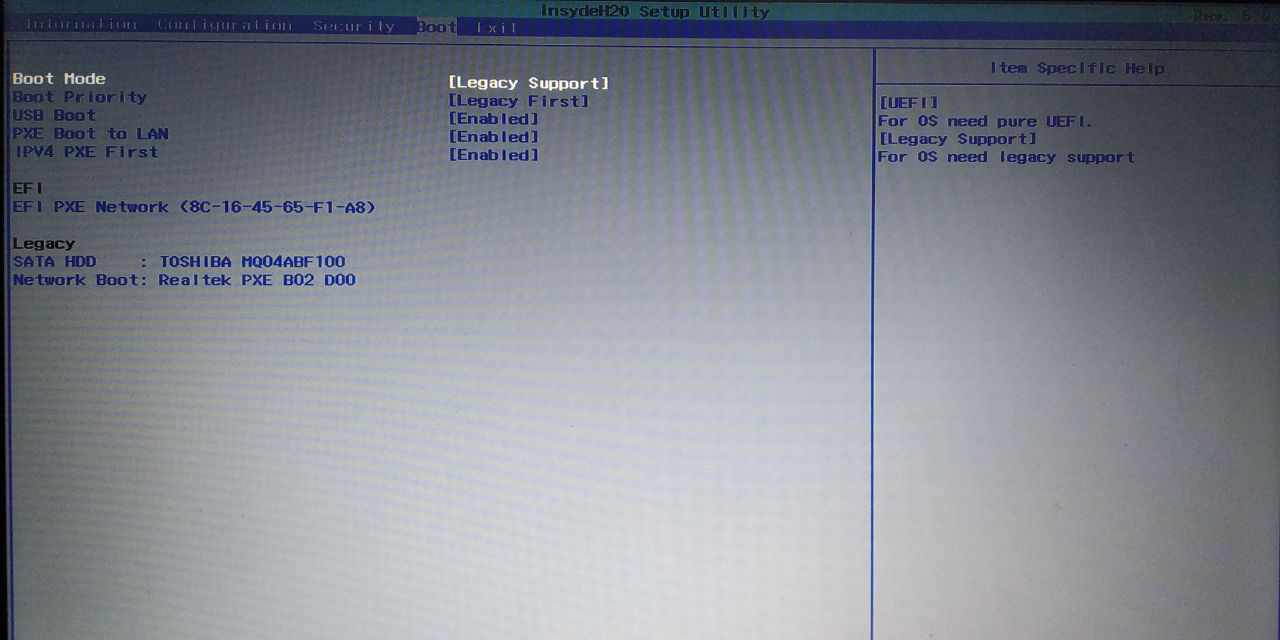

В меню запуска можно налаштувати запуск UEFI чи бiоса, запуск системи через мережу та с флешки, а також встановити порядок у якому iнiцiалiзуються ДЖ.

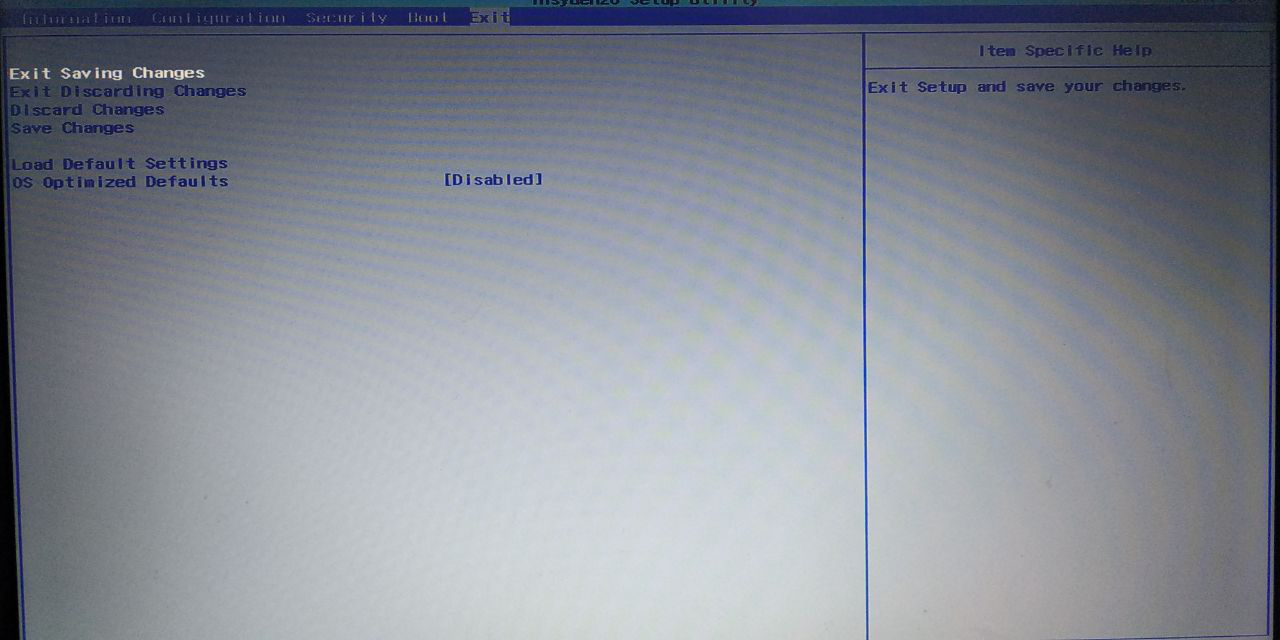

В останньому пунктi можно скасувати чи зберiгти змiни налаштувань, а також сбросити налаштування до заводськи.
Висновок: бiос на моему ноутбуцi представляе собою простий варiант бiоса, без можливостi обновлення його з меню, без можливостi розгону частоти рiзного обладнання, та без можливостi пiдвищення частоти, а також скорочення таймiнгiв в ОЗУ.
Висновок загальний: пiд час роботи я дослiдив можливостi свого ПК за допомогою програми AIDA64 яка прекрасно справилась зi своею задачею. Вона збирае комплексну iнформацiю про ПК та видае його в сформованих зручних для читання категорiях в меню, на якi можно переключатись, щоб дiзнатись iншу iнформацiю. Але вона також мае деякi недолiки. По-перше в нiй мало тестiв для комплектуючих, вiдсутнiй тест швидкодii HDD та SSD (потiм я всеж знайшов цi тести, але не логiчно що вони знаходились у вкладцi сервiси, а не тести), по деяким пунктам iнформацiя прихована, та може бути складно знайдена, також вiдсутнiй пошук по параметрам/категорiям. До плюсу можно вiднести умовну бесплатнiсть деяких версiй, можливiсть формування комплексних звiтiв характеристик ПК, мультиязичнiсть версiй, невеликi розмiри програми, формування вiджетiв для вiдслiдження стану ЦП, та iнших компонентiв.
