Глава 4. Головной мозг и глаз
10
11
13
14
Рис. 4.1.44. Вены мозга:
а (I — вены продолговатого мозга; 2 — вены моста; 3 — передняя мостосреднемозговая вена; 4 — передняя вена прозрачной перегородки; 5 — задняя вена прозрачной перегородки; 6 — внутренние мозговые вены; 7— дорзальная вена мозолистого тела; 8 — задняя вена мозолистого тела; 9 — большая мозговая (Гале-на) вена; 10—базальная (Розенталя) вена; //—предцентраль-ная вена мозжечка; 12— верхняя вена червя; 13—нижняя вена червя; 14— нижние вены мозжечка; 15 — вена латерального кармана четвертого желудочка); б (1 — ножковые вены; 2 — нижняя желудочковая вена; 3 — вена крючка; 4 — вена обонятельной извилины; 5 — передние мозговые вены; б — нижние таламостриарные вены; 7 — глубокая средняя мозговая вена; 8 — базальная (Розенталя) вена; 9 — нижняя ворсинчатая вена)
вены большого мозга (venae cerebri superiores) вливаются в верхний сагиттальный синус (sinus sagittalis superior), а нижние вены большого мозга — в поперечный синус (sinus transver-sus) [11, 397].
Средняя поверхностная вена большого мозга (vena cerebri media superficialis) вливается в пещеристую пазуху (sinus cavernosus).
Часто от верхнего сагиттального синуса к средней поверхностной вене большого мозга идет крупный венозный сосуд — верхняя ана-стомозирующая вена (vena anastomotica superior). Другая, нижняя, анастомозирующая вена (vena anastomotica inferior) находится между средней поверхностной веной большого мозга и поперечным синусом. В обе анастомозирующие вены по их ходу вливаются более мелкие венозные сосуды [529].
Вены медиальной поверхности коры головного мозга, расположенной выше мозолистого тела, вливаются в нижний сагиттальный синус (sinus sagittalis inferior).
К системе глубокого венозного оттока относятся две основные группы сосудов: вены, расположенные ниже промежуточного мозга и ба-зальных узлов, и вены, расположенные выше этих образований. Вены, расположенные более дорзально, представлены несколькими субэпендимальными сосудами: передней веной, или веной прозрачной перегородки (vena septi pellu-cidi), средней и задней субэпендимальными венами, которые обычно соединены в одну вену (vena thalamostriata). Последняя из этой группы вен — вена сосудистого сплетения (vena chorioidea) бокового желудочка. Эти три вены соединяются в задней части межжелудочкового отверстия и образуют внутреннюю вену большого мозга (vena cerebri interna), идущую в каудальном направлении вдоль крыши третьего желудочка. Затем обе внутренние вены направляются вверх, проходят сбоку от эпифиза и идут под валиком мозолистого тела, где сливаются и образуют большую вену мозга (vena cerebri magna, или вена Галена). Большая вена мозга вливается в прямой синус (sinus rectus). Глубокая средняя вена большого мозга (vena cerebri media profunda) и передняя вена большого мозга (vena cerebri anterior) объединяются в области переднего продырявленного вещества. Глубокая средняя вена большого мозга отводит кровь от чечевицеобразного ядра, а передняя вена — от области полосатого тела, а также от коры нижнемедиального края лобной доли.
После слияния глубокой средней и передней вен большого мозга образуется базальная вена (vena basalis). По своему ходу в нее вливаются вены, которые отводят кровь от промежуточного мозга, а также из области покрышки среднего мозга. Далее основная вена идет в дорзальном направлении, огибая средний мозг, и, наконец, вливается в большую вену мозга
Анатомия головного мозга
405
вместе с веной, отводящей кровь от медиальной поверхности затылочной коры и ростро-медиальной поверхности мозжечка.
Когда базальная вена огибает средний мозг, в нее вливаются вены, идущие от крыши среднего мозга, задних отделов промежуточного мозга.
Вены, отводящие кровь от большого и продолговатого мозга, проходят поперек вентральной поверхности этих образований и вливаются в верхний каменистый синус (sinus petrosus superior) рострально или в вены спинного мозга каудально.
Отток от коры мозжечка осуществляется через поверхностную венозную сеть. По венам медиальной поверхности отток направлен рострально в большую вену мозга. Часть венозной крови впадает в прямой синус.
Кровь от латеральной части переднего края мозжечка оттекает через боковые корковые вены в верхний каменистый синус. Вены задне-латеральных отделов коры мозжечка вливаются в поперечный синус [529].
Кровоснабжение спинного мозга. Артериальное снабжение спинного мозга обеспечивается передней спинномозговой артерией (arteria spinalis anterior), отходящей от позвоночной артерии, и задней спинномозговой артерией (arteria spinalis posterior), которая может начинаться либо от задней нижней артерии мозжечка, либо от позвоночной артерии [7, 397, 578].
Пещеристая пазуха. Пещеристая пазуха (sinus cavernosus) (рис. 4.1.45; 4.1.46, см. цв. вкл.) представляет собой сложное анатомическое образование, лежащее с двух сторон гипофиза. Подобно другим внутричерепным венозным пазухам пещеристая пазуха представляет собой место расщепления твердой мозговой

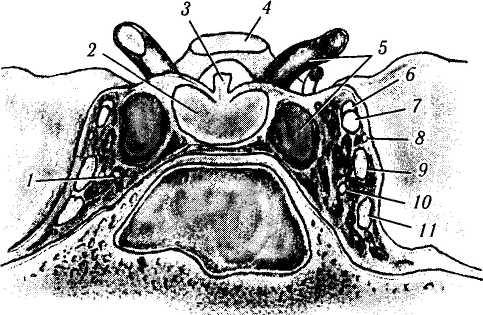

Рис. 4.1.45. Схематическое изображение структур, расположенных в области пещеристой пазухи:
/ — пещеристая пазуха; 2—гипофиз; 3 — перешеек гипофиза; 4 — зрительный перекрест; 5 — внутренняя сонная артерия; б — верхняя ветвь глазодвигательного нерва; 7 — нижняя ветвь глазодвигательного нерва; 8 — блоковый нерв; 9 — глазной нерв; 10 — отводящий нерв; // — верхнечелюстной нерв
оболочки. В настоящее время, хотя это образование и сохранило старое название (пещеристая пазуха), большинство исследователей относят его к венозным сплетениям [7—9, 11].
Спереди пещеристая пазуха ограничена средней частью верхней глазничной щели, сверху — верхними и задними клиновидными отростками, сзади — тыльной поверхностью турецкого седла, а снизу — слепым, круглым и овальным отверстиями. Снизу и медиально находится клиновидная кость, а также часть лобной кости. Сверху и медиально располагается ямка гипофиза. Длина ямки равняется 3 см, высота— 1,05 см, а ширина — 0,5 см.
В области пазухи располагаются внутренняя сонная артерия, которая поступает в пазуху после прохождения через каротидный канал. Присутствие в пазухе артерии объясняет образование артерио-венозных аневризм после перелома основания черепа (каротидно-каверноз-ная фистула), сопровождающихся пульсирующим экзофтальмом.
В наружной стенке пазухи располагаются глазодвигательный, блоковый, глазной и верхнечелюстной нервы, которые направляются к верхнеглазничной щели и круглому отверстию. В контакте с наружной стенкой пазухи лежит тройничный ганглий, а также височная доля полушария мозга.
Сонная артерия в пределах пещеристой пазухи отдает несколько ветвей [409]. К ним относятся:
Менингогипофизарная артерия, отделяю щаяся от нижней поверхности сонной артерии, расположенной в области пещеристой пазухи или в месте первого изгиба артерии. Она сразу разделяется на три сосуда почти одинакового калибра (тенториальную, дорзальную менин- гиальную и нижнюю гипофизарную артерии).
Тенториальная артерия проходит кзади и кнаружи вблизи блокового нерва. Артерия от дает веточки, направляющиеся к крыше пазухи, и затем образует анастомозы с глазными ме- нингиальными ветвями. Она покидает пазуху между двумя слоями мозговой оболочки не сколько ниже входа блокового нерва. Затем она подходит к наружному (латеральному) синусу и образует анастомоз, идущий поперек срединной линии.
Дорзальная менингиальная артерия на правляется кзади и вниз, огибая спинку турец кого седла и спускаясь вниз по скату. Артерия аностомозирует с одноименной артерией проти воположной стороны у спинки турецкого седла, а также с менингиальными ветвями позвоноч ных и шейных артерий. Затем артерия прохо дит вместе с отводящим нервом в канал Дорел- ло (располагается под петроклиновидной связ кой и костной тканью).
Нижняя гипофизарная артерия (a. hypo- physialis inferior) проходит медиально и слегка кпереди. У дна турецкого седла она разделя-
406
