Установочные провода и установочные изделия

Установочные провода делятся по конструкции:

• Защищенные (имеют изоляцию)

• Без изоляции.

Провода марок ПВ, ППВ, ППВС, кабели ВВГ.

Установочные изделия: розетки, выключатели, распределительные коробки, шкафы.

Система уравнивания потенциалов

Современные многоквартирные дома оборудованы различными инженерными системами и многочисленными бытовыми приборами, металлические элементы которых служат проводниками электрического тока и обладают своим потенциалом. При нормальной эксплуатации потенциал близок к нулю и не отличается от потенциала поверхности и других окружающих предметов. При аварии, например, повреждении изоляции или заносе потенциала по трубам, потенциал проводящих частей может повышаться до нескольких сотен вольт. При одновременном прикосновении человека к двум предметам с разными потенциалами, возникает опасность поражения его электрическим током. Причиной возникновения напряжения на металлических токопроводящих частях может быть не только поврежденная изоляция, но и статическое электричество, а также блуждающие токи систем заземления. В случае протекания через заземляющее устройство электрического тока, оно так же оказывается под напряжением и не гарантирует достаточный уровень безопасности.

Надежную защиту обеспечивает система уравнивания потенциалов (СУП), организованная по принципу электрического соединения всех доступных для прикосновения токопроводящих частей здания с нулевым защитным проводником РЕ. В данном случае, потенциально опасные металлические элементы будут иметь одинаковый потенциал, что снижает вероятность удара током, при одновременном прикосновении к ним.

Основные документы на выполнение монтажа электропроводок

Основной документ для монтажа электропроводки утвержденная проектно-сметная документация:

Подготовка электромонтажных работ:

1. Проект производства работ

   1. Работы по комплектованию материалами, строительные работы по выполнению борозд, креплений.

   2. Работы по прокладке проводки, установке установочных изделий, испытания проводов повышенным напряжением ППР содержит плот размещения проводок, электрическую принципиальную схему, рабочие чертежи/эскизы, спецификации, сметы.

2. ТУ – технические условия

   1. Скрытая и открытая проводки закреплены по нагреваемым поверхностям; допускается на расстоянии не менее 400-т и 100 мм до трубопроводов с горючим жидкостями и газами.

   2. Открытая проводка – прокладывается с учетом архитектуры; опорные конструкции крепятся к зданию на изоляционные прокладки.

   3. Провода через несгораемые стены – в пластиковых трубах, а через сгораемые – в металлических.

   4. Выключатели предохранители, УЗО запрещено устанавливать вместе с нулевым рабочим проводом, а подключается на подвижные контакты, так, чтобы фаза присоединялась, к нулевому проводу, а дополнительный ноль – к левому зажиму с помощью болтов или сварки.

   5. ТУ – до подачи напряжения проверяют сопротивление изоляции, которое должно быть не менее 0,5 МОм.

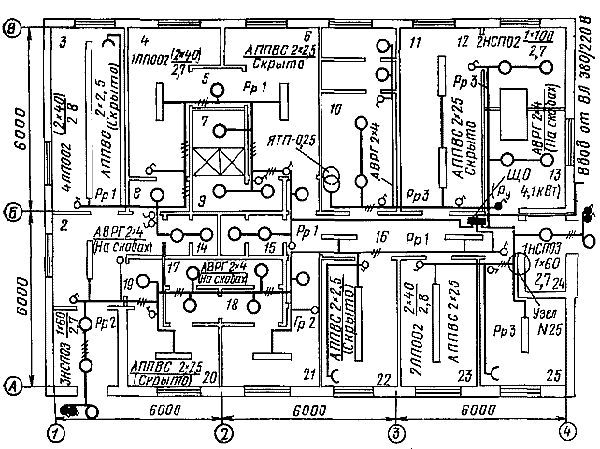

Монтажная схема (рис. 6) – это чертеж, на котором предоставлена расположение элементов электропроводки относительно строительных конструкций, которые указываются не в масштабе, а при помощи условных, графических изображений, по которым определяют:

• Тип и конструкцию приемников энергии

• Линий рабочего и аварийного освещения

• Число проводов и место расположения электроустановок

Рисунок 6 Электрическая схема осветительной электропроводки на плане

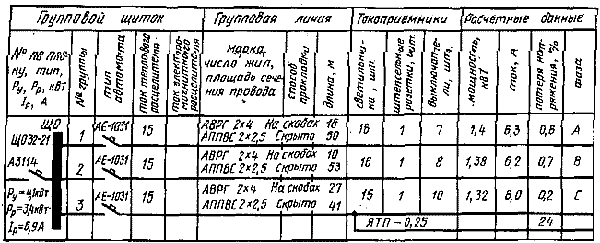

Монтажная схема сопровождается расчетно–монтажной схемой (рис. 7), где даны обозначения и тип оборудования, марки и способы прокладки проводов и т.д.

Рисунок 7 Принципиальная монтажная схема для расчета осветительной электропроводки
