1.3.5 Односторонее насыщение сердечника силового трансформатора
Это негативное явление может возникать во всех двухтактных схемах ТПН, за исключением схемы Ройера, и ведет к иглообразным всплескам тока вида рис.1.3-1,в, но только в один из полупериодов работы схемы. Ввиду большой амплитуды тока транзистор, который проводит в данный полупериод, переходит в активный режим работы, что чревато возможным выходом его из строя. В отличие от схем с обратной связью по напряжению (например, Ройера), у которых выход транзистора в активный режим ведет к его лавинообразному выключению, в других схемах этот режим неконтролируем и может продолжаться до конца полупериода, задаваемого независимой системой управления, либо насыщением сердечника управляющего трансформатора.

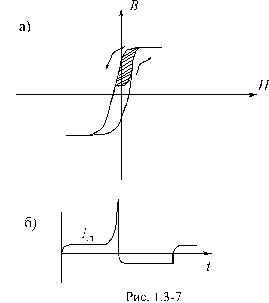

Причина одностороннего насыщения сердечника силового трансформатора состоит в асимметрии половин схемы вследствие разброса параметров элементов, главным образом транзисторов. Неодинаковы, например, падения напряжения на проводящих транзисторах, длительности интервалов рассасывания носителей зарядов и т.д. Асимметрия ведет к неодинаковой длительности положительной и отрицательной волн напряжения на первичной обмотке трансформатора, в результате чего появляется постоянная составляющая напряжения. Под ее воздействием рабочая точка на петле гистерезиса начинает перемещаться по несимметричному циклу (на рис.1.3-7,а заштрихован) с заходом в конце волны в насыщенную область, что и ведет к быстрому подъему тока. Кривая тока первичной обмотки трансформатора приобретает такой вид, как показано на рис.1.3-7,б.
1) малость активного сопротивления обмотки, в результате чего постоянная составляющаянамагничивающего тока (его среднее значение) велика;
2) малый наклон насыщенной ветви петли гистерезиса, вследствие чего кривая напряженности поля, а, следовательно, и намагничивающего тока приобретает иглообразный характер с большим соотношением между амплитудным и средним значениями.
В результате совместного действия обоих факторов амплитуда иглообразного всплеска тока в транзисторе может в несколько раз превысить номинальный ток.
КОНТРОЛЬНЫЕ ВОПРОСЫ:
1. Поясните причины одностороннего насыщения сердечника силового трансформатора и последствия, к которым оно ведет.
2. Назовите факторы, повышающие амплитуду тока в транзисторе при одностороннем насыщении сердечника трансформатора.
3. Какие меры применяются для борьбы с односторонним насыщением?
Какая из схем преобразователей обладает естественной нечувствительностью к данному аномальному явлению?
