3.Расчет временного водоснабжения.

Временный водопровод подключен к проектному постоянному. Система временного водоснабжения для обеспечения всех нужд стройки запроектированна объединенной. С учетом размещения потребителей воды принимается кольцевая (тупиковая или смешенная) схема сети временного водопровода.

Так как выполнение СМР в соответствии с графиком производства работ осуществляется при положительных температурах, то временный водопровод не заглубляется (ниже уровня промерзания грунта). На водопроводной линии размещены пожарные гидранты с соблюдением следующих условий:

на стройплощадке должно быть 2 пожарных гидрантов;

расстояние между смежными гидрантами не 150 м.;

расположение пожарных гидрантов таково, что обеспечивается возможность тушения пожара в любом возгораемом месте при радиусе действия пожарного гидранта не 100 м.;

от края проезжей части дороги гидрант расположен в пределах 2,5 м.;

к возводимому объекту гидранты могут быть приближены не ближе 5 м.

Диаметр временного водопровода рассчитывается по формуле:

где - скорость воды в трубопроводах (при большом расходе воды, потребление 10 л/сек., м/сек.; при малом расходе воды 10 л/сек., м/сек.).

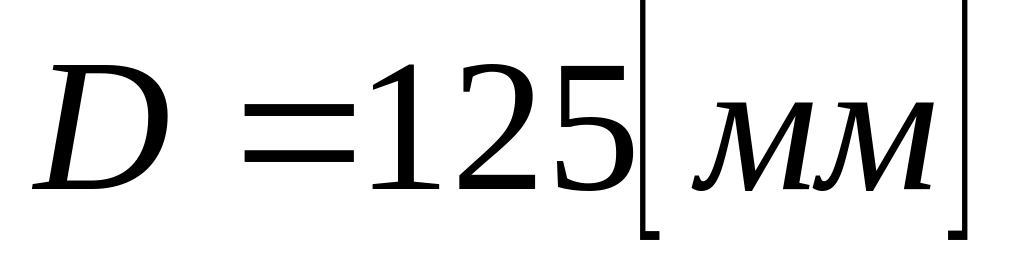

Диаметр временного водопровода для пожаротушения должен быть не 100 мм. Полученное расчетное значение диаметра округлено до

ближайшего значения по ГОСТ (75, 100, 125, 150, 200, 250, 300 мм) .

4.Расчет потребности во временном электроснабжении.

Расположение трансформаторной подстанции на стройплощадке запроектировано таким образом, что радиус обслуживания потребителей электроэнергии максимально составляет 280 м., что не превышает предельного 300-400 м.

Для подключения силовых установок (монтажных кранов и сварочных трансформаторов) от трансформаторной подстанции проложен подземный кабель до инвентарных распределительных шкафов, рассчитанных на 2-4 потребителя (380 В).

Питание наружных осветительных токоприемников предусмотрено от общей магистрально-воздушной линии, проложенной вдоль временных дорог по периметру ограждения строительной площадки, с высотой подвески проводов воздушных линий не менее 7 м.

Временные опоры воздушной магистрали предусмотрены из бревен длиной 7-8 м, диаметром 14-18 см, установленных на железобетонные пасынки, с глубиной заложения пасынков не менее 1/5 длины столба; расстояние между опорами воздушной линии не более 30 м. Подключение отдельных потребителей предусмотрено по смешанной (кольцевой или радиальной) схеме временного электроснабжения.

Число ламп прожекторов для наружнего освещения:

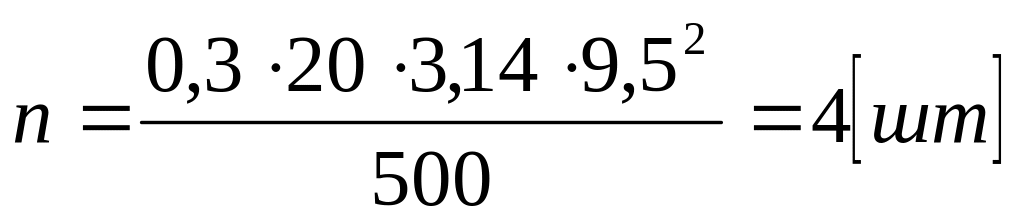

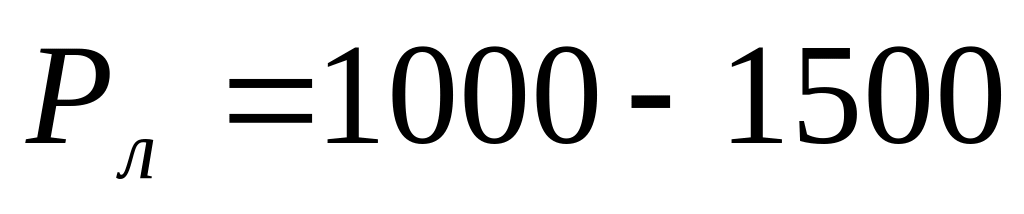

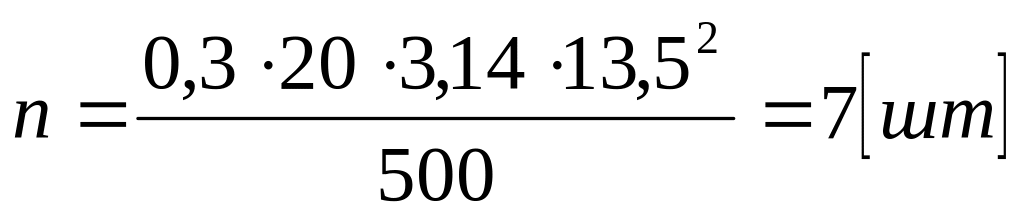

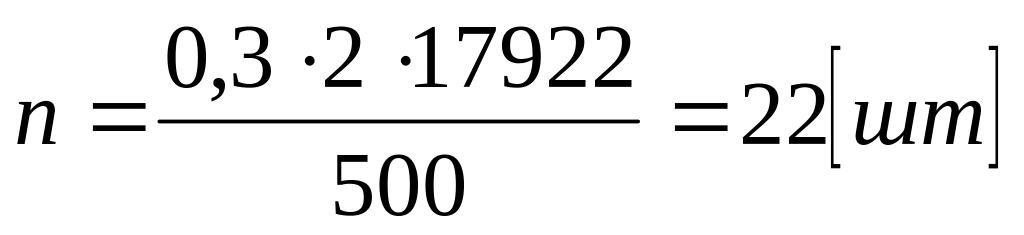

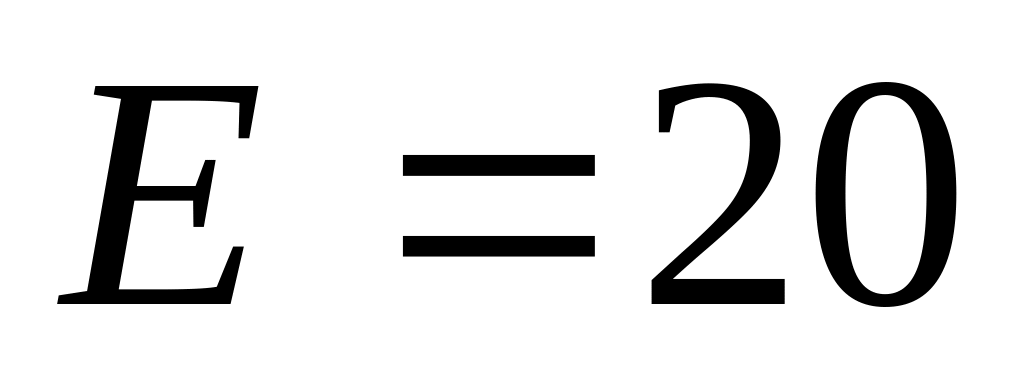

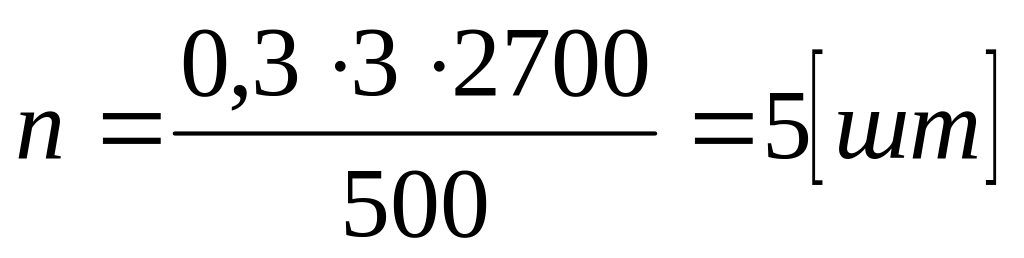

где - удельная мощность лампы прожектора принятого типа, в Вт в расчете на 1 м² освещаемой площади и 1 Люкс обеспечиваемой освещенности ( Вт/м^2.Люкс- при освещении прожектором ПЗС-35, Вт/м^2.Люкс- при освещении прожектором ПЗС-45); - норматив освещенности, в Люкс по таблице 8; - площадь освещаемой поверхности, в м²; - мощность лампы прожектора, в Вт (при освещении прожектором ПЗС-35, Вт; ПЗС-45, Вт).

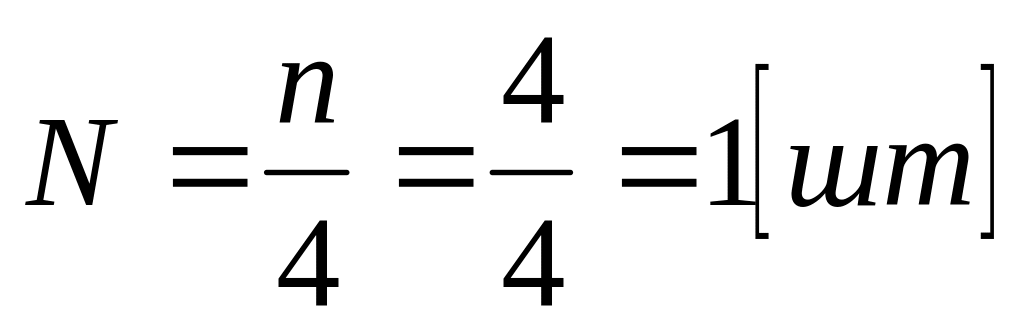

На одном прожекторе установлено 3-4 лампы. Количество прожекторов рассчитывается делением количества ламп, определенного по формуле, на 3-4 штуки. Принимаем освещение прожекторами ПЗС-35, с мощностью Вт. Число ламп прожектора 3 для наружнего освещения и 4 для переносок.
