Вопрос 5. Назначение ускорения защиты до и после апв.
Ускорение защиты до АПВ (рисунок 4а) применяется для сети, состоящей из нескольких последовательно включенных участков линий и при наличии одностороннего питания. Это ускоряет отключение короткого замыкания действием максимальной токовой защиты (МТЗ) не зависимо от того на какой из линий радиальной сети произошло КЗ, а после повторного включения МТЗ действует с нормальной выдержкой времени. При КЗ на головном или следующем за ним участке линии отключение осуществляется без выдержки времени действием МТЗ головного участка. После АПВ при не устранившемся КЗ поврежденная линия будет отключена с выдержкой времени.
Ускорение защиты после АПВ (рисунок 4б) предусматривается как мера повышения надежности работы энергосистемы и потребителей и применяется на любых линиях. Вначале действует селективная защита и производит отключение поврежденного участка. В момент осуществления повторного включения устраняется (уменьшается) выдержка времени защиты или же вводится в работу быстродействующая защита (токовая отсечка).
Рисунок 4 – Схема ускорения действия релейной защиты: а) до АПВ; б) после АПВ
Вопрос 6. Реле частоты. Принцип действия.

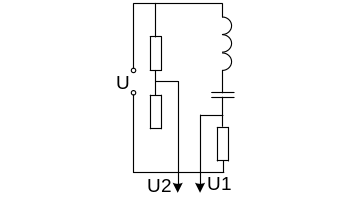

Принцип действия реле основан на изменении фазы тока в цепях И1 и И2 при изменении частоты напряжения на входе реле. Параметры этих цепей подобраны таким образом, что при уставке срабатывания реле возникает резонанс напряжений. При этом сопротивление цепи становится чисто активным, и ток в ней совпадает по фазе с приложенным напряжением. Если частота приложенного напряжения выше частоты срабатывания реле, то в цепи преобладает индуктивное сопротивление и ток отстает от напряжения. Если частота напряжения сети ниже частоты срабатывания, то преобладающим становится емкостное сопротивление, и ток опережает напряжение. Схема дает разрешение на срабатывание реле, если ток в измерительной цепи совпадает с приложенным напряжением или опережает его.
1) Принцип действия основан на измерении фазы тока в колебательном контуре LC. Соотношение L и C подобраны т. о., что при снижении частоты напряжения на входе реле до уставки срабатывания возникает резонанс токов. Если частота, приложенного к LC – цепи напряжения выше частоты срабатывания, то в цепи преобладает индуктивное сопротивление и ток отстает от напряжения. Если
,
то измерительная схема дает разрешение
на отключение нагрузки.
2)
Разработаны реле частоты, в которых
измерение
осуществляется
подсчетом количества импульсов на
интервале полупериода входного напряжения
Вопрос 9. Совмещение ачр1 и ачр2. Особенности работы.
Совмещение устройств АЧР I и АЧР II позволяет более эффективно использовать устройство АЧР. При этом одни и те же потребители подключаются как к очередям АЧР I, так и к АЧР II. Такая реализация АЧР обладает рядом преимуществ по сравнению с несовмещенным способом выполнения АЧР:
обеспечивается оптимальная последовательность отключения потребителей с учетом их ответственности при различных по характеру авариях (большой или малый дефицит активной мощности);
уменьшается суммарная мощность нагрузки, подключаемой к АЧР.
Это особенно важно при отсутствии запаса отключаемой нагрузки (значительна доля ответственных потребителей, отключение которых не допустимо). Для сокращения времени подъема частоты после действия АЧР I при достаточно частых немаксимальных дефицитах мощности необходимо выполнять некоторое число очередей с пуском только от АЧР II, суммарная отключаемая мощность которых должна составлять
,
с временем срабатывания начальных уставок по времени АЧР I.
