Вопросы для контроля знаний студентов

1. Что такое магнетрон?

2. В чем заключется принцип работы магнетрона микроволновой установки.

3. Чем обуславливается соизмеримость размеров колебательных систем с длиной волны электромагнитного поля?

4. Для чего используется в схеме LC-контур?

5. Объясните назначение катушки и конденсатора

Модуль 2 системы автоматического управления урбанизированными установками

5. Управление стабилизатором температуры

Цель работы: Изучение принципиальной электрической схемы стабилизатора температуры, а также назначения основных элементов.

Рисунок 5.- Стабилизатор температуры

Предлагаемый термостабилизатор позволяет поддерживать заданную температуру в пределах 0...+25 °С. Точность поддержания температуры — 1. .2 °С. Максимальная мощность нагрузки – 600 Вт.

Схема устройства показана на рис. 3. Трансформатор Т1 понижает напряжение сети до 12...15 В. Элементы R1 и VD2 образуют параметрический стабилизатор напряжения. Датчиком температуры служит терморезистор R2. Лампы накаливания EL1 и EL2 (каждая по 300 Вт) выполняют функцию нагревателя. Конденсатор С2 предназначен для гашения искры на контактах реле К1.1.

Нужную температуру устанавливают переменным резистором R3. В исходном состоянии, когда температура не достигла заданного значения, сопротивление терморезистора R2, размещенного внутри помещения, велико. В результате транзистор VT1 закрыт, реле К1 обесточено и его контакты находятся в показанном на схеме положении (т.е. замкнуты). Лампы EL1 и EL2 включены и обеспечивают нагрев. По мере нагревания помещения сопро­тивление терморезистора R2 уменьшается, вследствие чего увеличивается напряжение на базе транзистора VT1.

Когда температура внутри помещения поднимается до заданного значения, транзистор VT1 открывается, срабатывает реле К1 и его контакты разрывают цепь питания ламп. При остывании воздуха сопротивление терморезистора R2 вновь увеличивается, транзистор закрывается и процесс нагрева возобновляется.

Вопросы для контроля знаний студентов

1. Какую температуру позволяет поддерживать термостабилизатор

2. В чем заключается принцип работы схемы устройства «Закройте холодильник»?

3. Принцип работы схемы стабилизатора температуры

4. Покажите путь протекания тока по цепи

5. Объясните назначение конденсатора С2 в схеме

6. Объясните назначения резисторов R1, R2 и R3 в схеме

7. Объясните назначение и принцип работы транзистора VT1

6. Комбинированный регулятор температуры

Цель работы: Изучение принципиальной электрической схемы комбинированного регулятора температуры, а также назначения основных элементов.

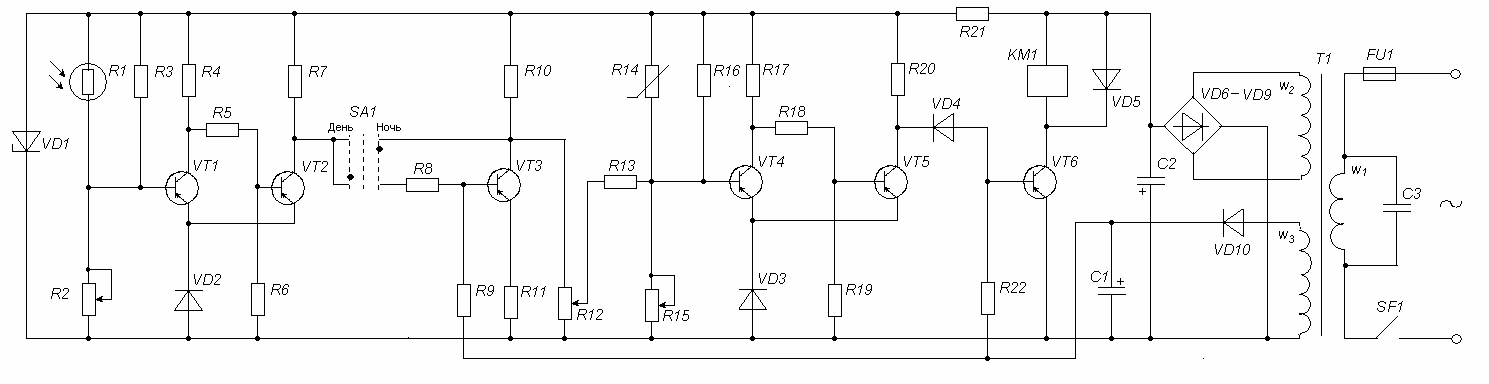

Рисунок 6.- Схема комбинированного регулятора температуры

Устройство (рис. 4.) состоит из блока регулирования температуры, собранного на транзисторах VT4, VT5, VT6 и блока коррекции температуры в зависимости от уровня освещенности (транзисторы VT1, VT2). Блоки связаны согласующим устройством, выполненным на транзисторе VT3. В зависимости от положения командоконтроллера SA1, установленное значение температуры при изменении условий освещенности сместится в ту или иную сторону. Выходное реле КМ1, являющееся нагрузкой усилителя мощности VT6, своими контактами (на схеме не показаны) управляет работой нагревательного устройства.

Датчики - фоторезистор R1 и терморезистор R14 - реагируют на увеличение освещенности, при этом регулируемая температура соответственно должна уменьшиться. Параметры среды, поддерживаемые комбинированным регулятором, устанавливают по освещенности переменным резистором R2, по температуре - переменным резистором R15 и регулятором смещения температуры - переменным резистором R12.

Регулятор работает следующим образом. С повышением температуры объекта уменьшается сопротивление терморезистора R14 и, следовательно, увеличивается открывающее отрицательное напряжение на базе транзистора VT4 и при достижении некоторой температуры (она определяется положением движка переменного резистора R15) триггер Шмитта VT4, VT5 блока регулятора температуры переключается. Это приводит к открыванию транзистора VT6, срабатыванию реле КМ1 и отключению нагревательного устройства. Температура на объекте начинает уменьшаться, сопротивление терморезистора увеличивается, и в некоторый момент происходит обратное переключение триггера.

Порог срабатывания блока коррекции температуры зависит от положения движка переменного резистора R2. Когда освещенность объекта меньше пороговой, транзистор VT1 триггера Шмитта закрыт, a VT2 - открыт. При показанном на схеме положении контактов командоконтроллера SA1 «Ночь» на верхнем по схеме выводе переменного резистора R12 напряжение близко к нулю (по отношению к нижнему выводу). В этом случае работа блока регулятора температуры не зависит от положения движка этого резистора.

Как только освещенность увеличится и станет выше пороговой, триггер VT1, VT2 переключится, транзистор VT2 закроется. На резисторе R12 появится некоторое напряжение, которое изменит порог срабатывания триггера блока регулятора температуры, установленный резистором R15. Теперь этот триггер будет срабатывать уже при меньшей температуре объекта, причем тем меньшей, чем большее напряжение снимается с движка резистора R12. Транзистор VT3 согласующего устройства закрыт напряжением, поступающим с вспомогательного выпрямителя на диоде VD10, и в работе участия не принимает.

Если перевести переключатель SA1 в нижнее положение, то транзистор VT3 будет открываться при закрывании транзистора VT2. Нетрудно видеть, что теперь воздействие блока коррекции температуры на блок регулирования температуры будет противоположным по знаку. «Поправку», вносимую блоком коррекции температуры, можно регулировать переменным резистором R12.
