Однополупериодный многофазный выпрямитель

 Принцип работы многофазного однополупериодного выпрямителя (см. схему на рис. 2 и 3) абсолютно идентичен однофазному (см. статью Элементарный выпрямитель на одном диоде). Особенность заключается в том, что рабочие (выпрямленные) полупериоды напряжений накладываются друг на друга с фазным сдвигом по времени (перекрываются) (см. диаграммы на рис. 4 и 7). При этом полученное постоянное напряжение имеет тем меньшие пульсации, чем больше фаз участвует в процессе работы. Наиболее часто применяются трёхфазные источники многофазной системы напряжения, поэтому обычно число фаз не превышает трёх. В схеме однополупериодного трёхфазного выпрямителя, рисунок 2, за время периода полезную работу производят только три рабочих полупериода напряжения. При этом пульсации выпрямленного напряжения будут иметь вид, показанный на рисунке 4 толстой чёрной кривой.

Рисунок 2. Схема трёхфазного однополупериодного выпрямителя.



 При увеличении числа фаз, схема усложняется незначительно – просто добавляется диод для каждой дополнительной фазы (рисунок 3). Увеличение числа фаз не имеет значимого практического смысла и в нашем случае может позволить лишь несколько снизить пульсации напряжения на выходе выпрямителя. Например, если увеличить число фаз в два раза (до 6), то пульсации напряжения на выходе будут несколько снижены, а диаграмма напряжений будет напоминать рисунок 7. Но это не имеет практического значения, поскольку того же эффекта можно добиться просто применив схему двухполупериодного выпрямителя, показанного на рисунке 5.

 Рисунок 3. Схема многофазного однополупериодного выпрямителя.

 Рисунок 4. Пульсации выпрямленного напряжения однополупериодным трёхфазным выпрямителем.



Трёхфазный двухполупериодный выпрямитель

фактически является модификацией своего однофазного предшественника. При увеличении количества фаз, с каждой последующей фазой в схему будет добавляться два полуплеча диодного моста в виде двух диодов (рисунок 6).

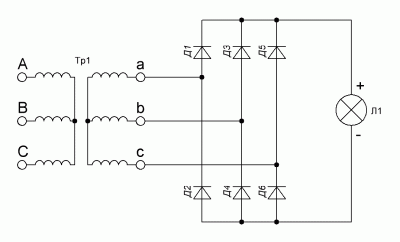

 Рисунок 5. Схема трёхфазного двухполупериодного выпрямителя.

 Рисунок 6. Схема многофазного двухполупериодного выпрямителя.



 При работе двухполупериодного трёхфазного выпрямителя в работе участвуют 6 рабочих полупериодов напряжения. На выходе такого выпрямителя напряжение имеет несколько меньшие пульсации (рис. 7), чем однополупериодного.

 Рисунок 7. Пульсации выпрямленного напряжения двухполупериодным трёхфазным выпрямителем.

3.Термическая обработка металлов: закалка. Закалка металла

Закалка металла – это термическая обработка металлов, при которой заготовку охлаждают с высокой скоростью. Благодаря этому получается неравновесная структура. Суть метода заключается в том, что после нагрева выше отметки критической температуры стали, она выдерживается в этом же диапазоне, после чего следует быстрое охлаждение сплава. В результате – неравновесная структура и упрочненный материал.

Отличие отжига и закалки состоит в скорости охлаждения металла после нагрева до критических температур.

Однако во избежание получения неравновесных структур после закалки используется отпуск. Отпуск – это еще один вид термообработки, при котором уменьшаются или снимаются внутренние остаточные напряжения в стали. Такой метод позволяет получить материал с прекрасными показателями вязкости, с его помощью уменьшают твердость и хрупкость металла.

Нормализация представляет собой тот же отжиг, но с небольшим нюансом. Если после отжига изделие остывает медленно в печи, то при нормализации изделие извлекают из печи, и оно охлаждается уже на воздухе.

Криогенная обработка проводится при охлаждении материала до отметок самых низких температур, так называемых сверхнизких показателей. Точкой отсчета сверхнизких температур считается отметка в -153 градуса.
