1.Контроль резьбы. Контроль резьбы

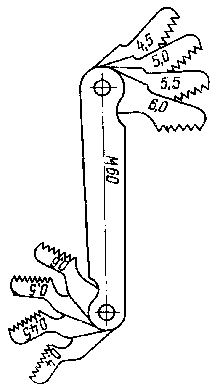

Ш аг резьбы измеряют резьбовыми шаблонами. Резьбовой шаблон представляет собой пластину (рисунок слева вверху), на которой нанесены зубцы с шагом резьбы, обозначаемым на плоскости шаблона. Набор шаблонов для метрической или дюймовой резьбы скрепляется в кассету. Резьбовыми шаблонами определяют только шаг резьбы. Правильность выполненной на детали внутренней и наружной резьбы комплексно оценивают с помощью резьбовых калибров (рисунок слева внизу). Резьбовые калибры разделяются на проходные, имеющие полный профиль резьбы и являющиеся как бы прототипом детали резьбового соединения, и непроходные, контролирующие только средний диаметр резьбы и имеющие укороченный профиль. Перед контролем проверяемые детали необходимо очистить от стружки и грязи. С калибрами следует обращаться осторожно, чтобы на рабочей резьбовой поверхности не появились забоины и царапины. Для измерения наружного, среднего, внутреннего диаметров и шага резьбы применяют резьбовые микрометры (рисунок вверху справа). Резьбовой микрометр имеет в шпинделе и пятке посадочные отверстия, в которые устанавливают комплекты сменных вставок, соответствующие измеряемым элементам резьбы. Для удобства измерений резьбовой микрометр закрепляют в стойке, а затем настраивают по шаблону или эталону. Схема измерений микрометром показана на рисунке внизу справа. При настройке микрометра по резьбовым эталонам погрешность измерений 0,01-0,1 мм.

Резьбовые калибры: а) - предельная резьбовая роликовая скоба, б) - проходное кольцо, в) - резьбовой калибр, г) - непроходное кольцо

Схема измерения резьбовым микрометром: а) - среднего диаметра б) - внутреннего диаметра в) - наружного диаметра

2.Тиристорные схемы регулярного скорости асинхронного двигателя. Тиристорный регулятор оборотов двигателя



В данной схеме используются ключи - два тиристора, включённых встречно-параллельно (напряжение переменное, поэтому каждый тиристор пропускает свою полуволну напряжения) или симистор.

Схема управления регулирует момент открытия и закрытия тиристоров относительно фазового перехода через ноль, соответственно "отрезается" кусок вначале или, реже в конце волны напряжения.

Таким образом изменяется среднеквадратичное значение напряжения.

Данная схема довольно широко используется для регулирования активной нагрузки.

Ещё один способ регулирования - пропуск полупериодов волны напряжения, но при частоте в сети 50 Гц для двигателя это будет заметно - шумы и рывки при работе.

Для управления двигателями регуляторы модифицируют из-за особенностей индуктивной нагрузки:

• устанавливают защитные LRC-цепи для защиты силового ключа (конденсаторы, резисторы, дроссели)

• добавляют на выходе конденсатор для корректировки формы волны напряжения

• ограничивают минимальную мощность регулирования напряжения - для гарантированного старта двигателя

• используют тиристоры с током в несколько раз превышающим ток электромотора



 Достоинства тиристорных регуляторов:

• низкая стоимость

• малая масса и размеры

   Недостатки:

• можно использовать для двигателей небольшой мощности

• при работе возможен шум, треск, рывки двигателя

• при использовании симисторов на двигатель попадает постоянное напряжение

• все недостатки регулирования напряжением
