Приблизний хід заняття

Керівник, перевіривши особовий склад і наявність засобів матеріального забезпечення, повідомляє тему, цілі і навчальні питання заняття, після чого приступає до вивчення першого питання.

1. Розрахунок зарядів на викид при одночасному вибуху декількох зосереджених зарядів, розташованих в один ряд

Пояснює, що одночасний вибух на викид декількох зосереджених зарядів, розташованих в один ряд, застосовується для устрою суцільних виїмок (ровів, канав) трикутного або близького до нього профілю. По плакату пояснює розташування зосереджених зарядів в один ряд. Вказує, що розрахунок зарядів проводиться по формулі С=КМh^з, виписує її на класній дошці і запитує декількох солдат, що означають величини, що входять у формулу. Нормальні відстані між зарядами визначаються по формулі:

Потім на класній дошці розв’язує приклад на визначення ваги і кількості зарядів, а також глибини їх закладення і відстані між ними для утворення вибуховим способом рову трикутного профілю глибиною 2 метри (без урахування висоти вала) і довжиною 100 метрів. ВР  тротил. Грунт  суглинок.

Рішення:

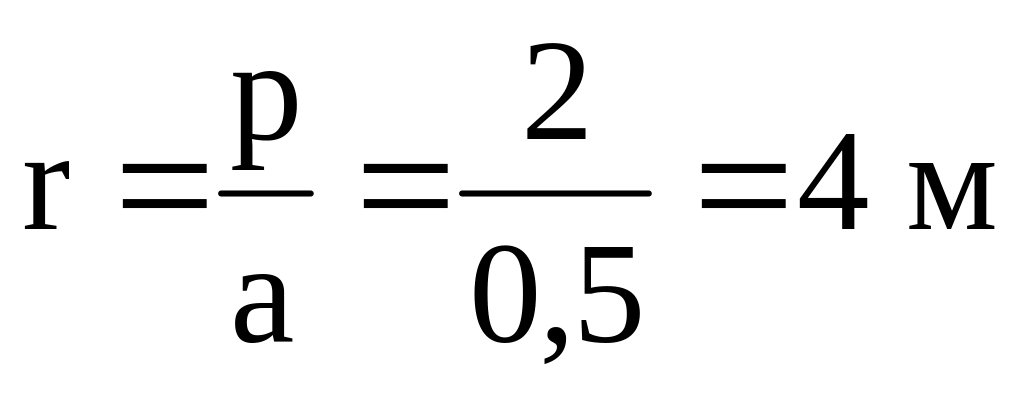

Відповідно до формули p=аr при коефіцієнті для суглинку а=0,5 половина ширини рову (радіус воронки) складе:

звідки ширина рову:

В=2r=24=8 м.

При показнику дії вибуху n=2,5 глибина закладення зарядів (ЛНС) складе:

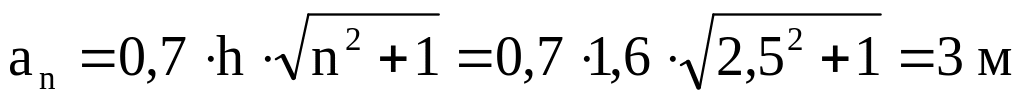

Нормальна відстань між зарядами дорівнюватиме

Кількість зарядів при загальній довжині рову L=100 м складе:

По таблиці 10 К=1,08 (для суглинку) і по таблиці 11 знаходять М=10,4. Підставляючи знайдені значення, вагу одного зосередженого заряду знаходять по формулі:

C=KMh³=1,0810,41,6³=43 кг.

Спільна витрата ВР на 100 метрів рову складе:

NC=3343=1420 кг.

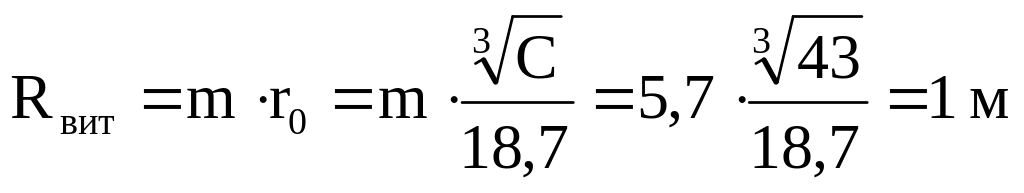

Керівник заняття пояснює, що різниця у видимій глибині рову (р=2 м) і глибині закладення (h=1,6 м) пояснюється механічною дією вибуху заряду на навколишнє середовище, у результаті якого утворюється порожнина або зона витиснення. Далі пояснює, що якби вибух заряду вагою 43 кг відбувався б без прояву його дії на поверхні грунту, то радіус цієї зони для показаного розміру заряду склав би:

Проте в нашому прикладі частина енергії вибуху витрачається на утворення воронки вибуху, що призводить до скорочення радіуса зони витиснення. Крім того, частина викинутого ґрунту падає в воронку, частково засипаючи зону витиснення. Таким чином, видима глибина лійки більше глибини закладення заряду лише на 0,4 метри.

Опитавши двох-трьох солдат, керівник перевіряє засвоєння проведення розрахунку і, переконавшись, що особовий склад засвоїв його, переходить до наступного навчального питання.

2. Розрахунок зарядів на викид при одночасному вибуху зосереджених зарядів, розташованих у декілька рядів

Одночасний вибух на викид зосереджених зарядів, розташованих у декілька рядів, застосовується для обладнання виїмок трапецеїдального профілю, ширина яких в нижній частині повинна бути не менше їх глибини (по плакаті пояснює розташування зосереджених зарядів у два і три ряди). Відстані між зарядами в рядах і між рядами зарядів визначаються по формулі . Заряди розраховуються по формулі: C=KMh³. При двох рядах заряди обох рядів розраховуються при однаковому значенні n. При трьох рядах значення n для зарядів середнього ряду приймається на 0,5 більше, ніж для зарядів крайніх рядів. Вибух зарядів середнього ряду варто робити з уповільненням у 1-2 секунди.

Далі на класній дошці керівник розв’язує приклад на визначення ваги і кількості зосереджених зарядів, а також глибини їх закладення (ЛНС) і відстані між ними для утворення котловану довжиною по низу L=20 м, шириною по низу В=6 м і глибиною 2,3 м. Грунт  пісок. ВР  амоніт.

Рішення:

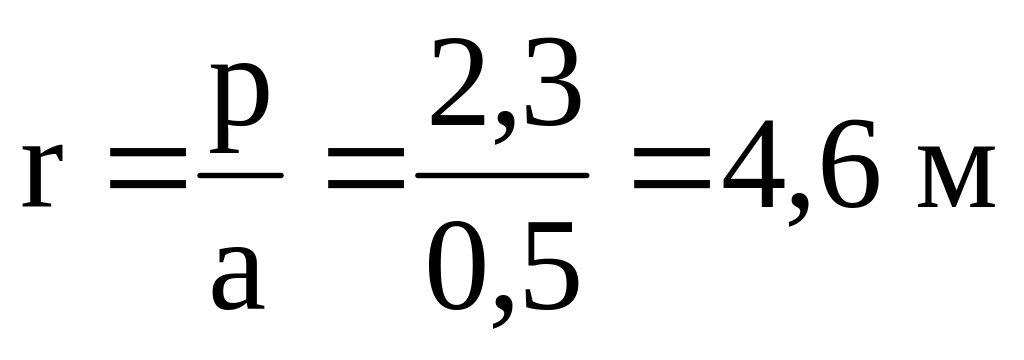

Відповідно до формули р=аr радіус воронки (прийнявши для піску а=0,5) складе:
