Конструктивные классификационные признаки

Данные признаки классификации учитывают конструктивные особенности отдельных составных частей и механизмов швейных машин.

По расположению головки машины относительно оператора

различают следующие виды машин:

1. праворукавные (рис. 3а);

2. леворукавные (рис. 3б);

3. фронтальные (рис. 3в).

Рис. 3. Виды головок машин по их расположению относительно оператора

По длине вылета рукава, т.е. по расстоянию от оси иглы до наиболее удаленной точки внутренней части основания рукава в горизонтальном положении, машины делятся на виды:

1) с уменьшенным вылетом рукава (до 200 мм) (рис. 4а);

2. с нормальным вылетом рукава (от 200 до 260 мм) (рис. 4б);

2. с увеличенным вылетом рукава (свыше 260 мм) (рис. 4в).

Рис. 4. Виды головок машин по длине вылета рукава

В зависимости от расположения головки машины, в частности плоскости платформы, относительно уровня стола машины подразделяются на типы:

1. с расположением плоскости платформы на уровне стола (рис. 5а);

2. с расположением плоскости платформы выше уровня стола (рис. 5б);

3. с расположением плоскости платформы ниже уровня стола, но когда ее верхняя плоскость совпадает с верхней плоскостью платформы (рис. 5в).

Рис. 5. Виды головок машин по их расположению относительно уровня стола

По сочетанию вида рукава и платформы машины подразделяются на ряд групп:

1. с плоской платформой (рис. 6а);

2. с полурукавной платформой (рис. 6б);

3. с рукавной платформой (рис. 6в);

4. с низкой колонкой (рис. 6г);

5. с высокой колонкой (рис. 6д);

6. с И-образной колонкой (рис. 6е);

7. с П-образной колонкой (рис. 6ж);

8. со специальной платформой (рис. 6з).

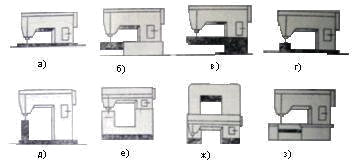

Рис. 6. Группы машин по сочетанию вида рукава и платформы

По области применения наибольшее распространение получили машины с плоской платформой. На них выполняют те операции, в которых обрабатываемый полуфабрикат может быть развернут на плоскости.

Если полуфабрикат нельзя развернуть на плоскости, необходимо применять машины с рукавной (цилиндрической) или колонковой платформами, например при втачивании рукава в закрытую пройму. Машины с цилиндрической платформой могут быть с поперечной подачей материала и с продольной подачей материала.

По количеству игл различают одноигольные, двухигольные, трехигольные и многоигольные швейные машины.

Одно- и двухигольные машины челночного стежка бывают соответственно с одним или двумя челноками (каждая игла взаимодействует со своим челноком). В машинах цепного стежка количество игл не определяет точно количества взаимодействующих с ними рабочих органов, так как петлитель может взаимодействовать с одной или несколькими иглами, нести или не нести нитку.

Тип и комбинации двигателя материала в швейных машинах весьма разнообразны. Наиболее распространенным является нижний реверсивный реечный двигатель материала.

Для «скользких» материалов применяется комбинированный реечный и игольный двигатель материала, так называемый «беспосадочный».

Для самых сложных, тяжелых материалов и многослойных пакетов применяется тройной двигатель материала, который состоит из нижней и верхней рейки и иглы.

Для легко растяжимых материалов, например, трикотажных полотен, применяется дифференциальный двигатель.

Для сложных материалов и пакетов применяется комбинация реечного двигателя и тянущего ролика, устанавливаемого за лапкой.

Для кожи применяются, в основном, роликовые двигатели материла в вариантах: нижняя рейка – верхний бесприводный ролик или нижний и верхний приводные ролики.

В машинах потайного стежка используется верхний реечный двигатель материала.

Существуют и другие комбинации перечисленных двигателей материала, но они применяются достаточно редко.

По степени тяжести машины могут предназначаться для стачивания легких, средних, тяжелых и сверхтяжелых материалов. Отличаются они друг от друга не только конфигурацией реечного двигателя материала, но и частотой и величиной хода игловодителя, усилением ряда узлов и пониженным скоростным режимом для более тяжелых машин. Машины, предназначенные для стачивания сверхтяжелых материалов, как правило имеют свою оригинальную конструкцию, обладают большими габаритами, низким числом оборотов главного вала.

По виду системы смазки можно выделить машины с точечной смазкой, с фитильной смазкой, с централизованной автоматической смазкой, с дозированной смазкой и «сухие» машины, работающие без смазки.

По типу применяемого челночного устройства различают машины с качающимся челноком и с вращающимся челноком с горизонтальной или вертикальной осями вращения. Различаются также различные объемы шпуль челночного устройства – стандартные, увеличенные в 1,6 раза, увеличенные в 2 раза и т.д.

Классификация по степени автоматизации

По признаку автоматизации все машины делятся на:

1. машины неавтоматического действия;

2. машины автоматизированные;

3. машины полуавтоматического действия;

4. машины автоматического действия.

Машина неавтоматического действия не имеет никаких средств автоматизации.

Машина автоматизированная имеет устройства, которые автоматически выполняют вспомогательные приемы. К вспомогательным приемам относится автоматический останов в конце операции, автоматическая обрезка ниток, автоматический подъем прижимной лапки и т.п., т.е. устройства, которые автоматизируют процесс пошива, повышая производительность труда, но не влияют на вид и характер выполняемой технологической операции пошива.

Машина-полуавтомат выполняет определенную технологическую операцию от начала и до конца за один цикл работы полуавтомата, исключая подачу заготовки в зону рабочих органов и удаление полуфабриката по окончании цикла.

Машины-полуавтоматы могут быть цикловые и нецикловые. Машина-автомат выполняет все виды работ в автоматическом цикле, включая подачу и фиксацию заготовки в зоне пошива, а также ее удаление и складирование после окончания операции. Машины-автоматы не получили широкого практического применения в связи со сложностью автоматизации процессов загрузки их полуфабрикатами.
