45 Управление тп и оборудованием с помощью пэвм и микроЭвм. Промышленные компьютеры.
Управление ТП контактной сварки с помощью микроЭВМ
Для реализации высокой механической прочности сварных соединений необходимо контролировать и управлять следующими параметрами:
силой тока сварки, проходящего через электроды;
напряжением между электродами;
усилием сжатия электродов;
толщиной свариваемых деталей.
В качестве управляющей микроЭВМ используется "Электроника-60". Для получения первичной информации о параметрах сварки на сварочной машине размещены датчики и усилители сигналов. Для преобразования аналоговой информации в цифровую и обратно используются блоки АЦП и ЦАП. Связь оператора с системой управления осуществляется с помощью терминалов и печатающих устройств, а загрузка данных о технологическом процессе — с ГМД.

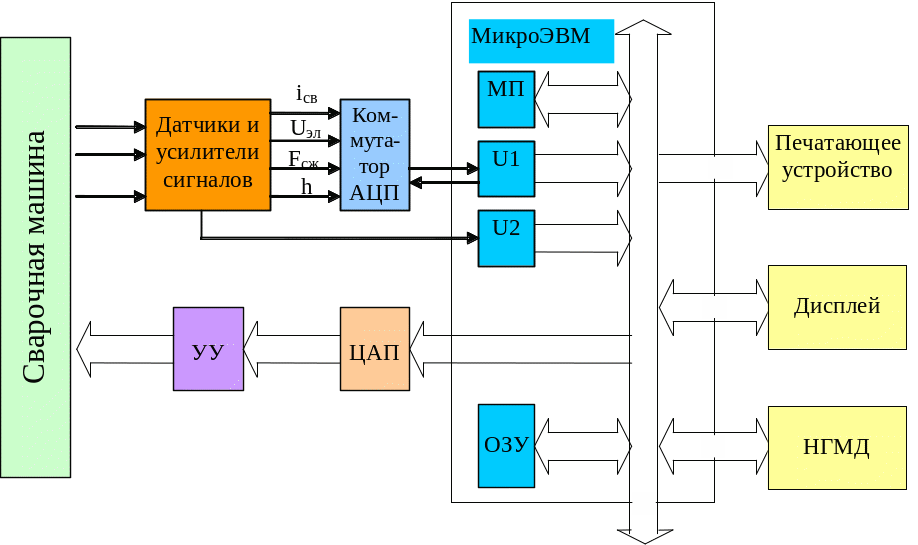

Схема управления процессом сварки
Система позволяет с частотой 50 кГц считывать с датчиков информацию, производить преобразование данных, строить графические зависимости Рсв и Qсв от параметров сварки и толщины деталей h. Это автоматизирует процесс контроля параметров и поддерживает их оптимальные значения.
Промышленные компьютеры
Компьютеры ROBO Classic имеют мощную систему охлаждения, так как от эффективности вентиляторов зависит надежность системы в целом. Промышленные компьютеры представляют собой высокотехнологичные PC-совместимые платформы в специальном исполнении, имеющие повышенную надежность и стойкость к неблагоприятным условиям эксплуатации, обеспечивающие бесперебойную работу 24 часа в сутки, 365 дней в году.
В отличии от привычных всем офисных компьютеров они обладают такими свойствами как прочные корпуса, возможность работы в запыленных помещениях, эффективное охлаждение, стойкость к вибрациям и ударам.
Мощности двух приточных вентиляторов, установленных в компьютерах ROBO Classic, более чем достаточно для охлаждения даже самой мощной системы, а пылеулавливающий фильтр защищает компьютер от загрязнения, позволяя работать даже в сильно запыленных помещениях.
Прекрасно переносят вибрации благодаря креплению накопителей на специальных виброгасящих приставках, а также регулируемым прижимам, надежно фиксирующим процессорные платы и платы расширения.
Корпус компьютеров выполнен из стали толщиной 1.25 мм и обладает дополнительными усилителями, что обеспечивает очень высокую жесткость и механическую прочность.
Компьютеры ROBO Classic имеют запирающуюся переднюю крышку, которая закрывает доступ к отсекам накопителей, тумблерам и кнопкам, а также порту USB. Все это способствует большей надежности и безопасности функционирования системы.
46 Применение программируемых контроллеров для управления тп и то.
Программируемые микроконтроллеры
Универсальный контроллеры имеет несколько микропроцессоров, значительный объем памяти и до 256 каналов ввода; программа вводится с отдельной микроЭВМ с помощью машинных носителей ГМД;
Необходимость использования двух микропроцессорных модулей вызвана технологическими особенностями управляемого оборудования. Для управления технологическими процессами, требующими быстрой реакции, используется скоростной МП. Медленный МП позволяет применять кольцевые схемы сопряжения для управления оборудованием с длительным технологическим циклом

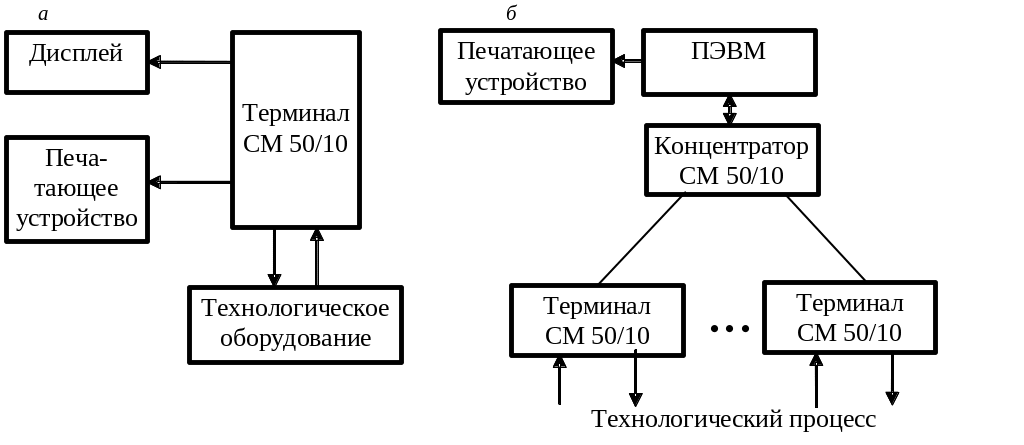

Конфигурации схем управления
Для управления небольшим количеством оборудования используют микровычислительные системы СМ 50/10, в которые входят: терминал на базе микровычислительного комплекса, два периферийных устройства (дисплей, печатающее устройство). Терминал с объемом памяти до 64 кБ осуществляет обработку сигналов, которые поступают от первичных преобразователей, установленных на оборудовании.
Для управления технологическим оборудованием в пределах участка на базе терминалов и персональной ЭВМ создается локальная сеть управления. Концентратор СМ 50/10 выполняет функции устройства согласования для кольцевой схемы управления
Программируемые терминалы используются в качестве панелей оператора для эффективного контроля и управления технологическим оборудованием в режиме реального времени. Эти устройства позволяют отображать информацию, как в графическом, так и в символьном виде, а также вводить требуемые данные.
Конструкция и электрические параметры программируемых терминалов OMRON обеспечивают их продолжительную работу в суровых промышленных условиях. Терминалы, предназначены для панельного монтажа или монтажа в стойку, имеют степень защиты лицевой панели 1Р65. Исполнение дисплеев может быть основано на одной из трех технологий: EL, STN LCD.TFT LCD. Электролюминесцентная технология (EL) обеспечивает наилучший угол обзора, яркость и контрастность. Жидкокристаллическая (LCD) -отсутствие мерцания, точная геометрия, полное отсутствие рентгеновского излучения, продолжительный срок эксплуатации
