24. Роторлы қар тазалағыштар. Қызметі. Жіктелуі.
Бұл машиналар қар массивін бұзатын және 3-суретке сәйкес, оларды артынан және бүйірлерінен жабатын қабықтың центріндегі тесікке қарды беретін шнектермен немесе жоңғылармен жабдықталған. Ұсақталған қар массасы тесік арқылы ротордың қалақтарына түседі, ол центрден тепкіш сорғы принципі бойынша әрекет етіп, оны бағыттаушы аппарат арқылы жол жиегіне немесе тасымалдау құралының шанағына лақтырады.
Ротормен лақтырылатын қар массасының қозғалу бағытын беретін қимамен шығысқа қарай азаятын, иілген металл құбыр бағыттаушы аппарат деп аталады. Қарды лақтыру бағыты және алыстығы бүкіл құбырдың және оның шеткі секциясының тік және бойлық осьтерінің жанында реттеледі.
Соқа-щеткалы жабдықсыз суару-жуу машиналарының жұмыстық (тартымдық) және тасымалдық режимдері есептік болып табылады.
Роторные снегоочистители предназначены для выполнения ряда работ по снегоочистке и удалению снега: формирования валов снега, отбрасывания снега на свободные площади направленной переброски и укладке снега, погрузки снега из валов и куч в транспортные средства.
В настоящее время получили распространение пять принципиальных схем рабочих органов роторных снегоочистителей, которые, в свою очередь, разделены на две группы: рабочие органы совмещенного типа и рабочие органы раздельного типа.

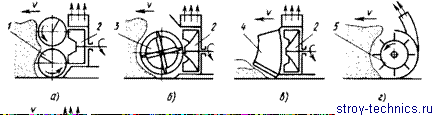

Рис. 1.36. Схемы рабочих органов роторных снегоочистителей: а – шнеко-роторный; б – фрезерно-роторный; в – плужно-роторный; г – фрезерный; д – роторный; 1 – шнек; 2 отвал; 5 – фрезерный барабан
25. Роторлы қар тазалағыштар. Жұмыс мүшелерінің түрлері.
В рабочих органах совмещенного типа разработку валов снега и его отбрасывание в сторону выполняет один и тот же рабочий орган. В отличие от этого рабочий орган раздельного типа состоит из двух устройств — одно разрабатывает снег и подает его в другое, а другое отбрасывает снег. Прочность снега в валах на городских дорогах различна. Поэтому наиболее важным требованием к рабочему органу для роторных снегоочистителей, применяемых в городских условиях, является способность разработки снега большой прочности. Наиболее полно этому требованию отвечает рабочий орган фрезерно-роторного типа у которого разработка валов снега обеспечивается фрезой с горизонтальной осью вращения, а отбрасывание снега — ротором.
В связи с тем, что заводы коммунального машиностроения в настоящее время изготовляют роторный снегоочиститель для зимней уборки всего одного типа, в городах применяют роторные снегоочистители, предназначенные для содержания автомобильных дорог и аэродромов. Из этих машин наибольшее распространение получили два снегоочистителя шнеко-роторного типа — ДЭ-210 и ДЭ-211. Эти снегоочистители с аналогичными рабочими органами различаются устройством привода.
26. Шнек-роторлы қар тазалағыштар. Жалпы құрылысы.
1 – шнек-роторлық жабдықтар; 2 – қар лақтырғыштың бағыттаушы аппараты; 3 – жұмыстық жарық түсіру фаралары; 4 – мотор бөлігі; 5 – тарату қорабы; 6 – шнек-роторлық жабдықтар аспасының рычагты механизмі; 7 – тіреу шаңғы.
2-сурет – Урал-4320-10 автомобиль базасындағы
шнек-роторлық қар тиегіші
Бұл машиналар қар массивін бұзатын және 3-суретке сәйкес, оларды артынан және бүйірлерінен жабатын қабықтың центріндегі тесікке қарды беретін шнектермен немесе жоңғылармен жабдықталған. Ұсақталған қар массасы тесік арқылы ротордың қалақтарына түседі, ол центрден тепкіш сорғы принципі бойынша әрекет етіп, оны бағыттаушы аппарат арқылы жол жиегіне немесе тасымалдау құралының шанағына лақтырады.
Ротормен лақтырылатын қар массасының қозғалу бағытын беретін қимамен шығысқа қарай азаятын, иілген металл құбыр бағыттаушы аппарат деп аталады. Қарды лақтыру бағыты және алыстығы бүкіл құбырдың және оның шеткі секциясының тік және бойлық осьтерінің жанында реттеледі.
Соқа-щеткалы жабдықсыз суару-жуу машиналарының жұмыстық (тартымдық) және тасымалдық режимдері есептік болып табылады.
