Вариант №20
1 Составить уравнения по законам Кирхгофа (без развязки индуктивных связей).
2
Развязать индуктивные связи в схеме
задания 1. Для полученной схемы составить
уравнения для напряжения
.

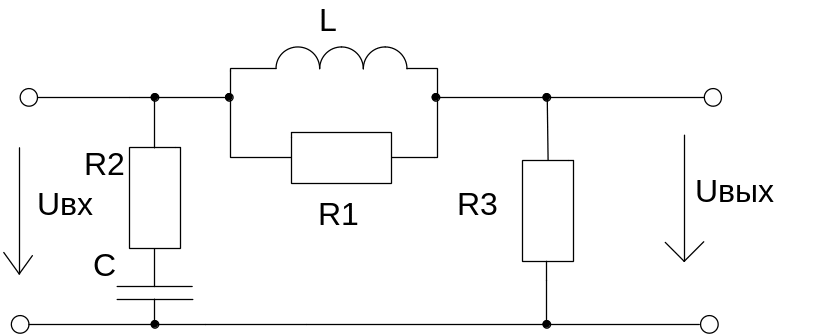

3 Найти в общем виде комплексную передаточную функцию по напряжению H(jw). Привести качественный график АЧХ.

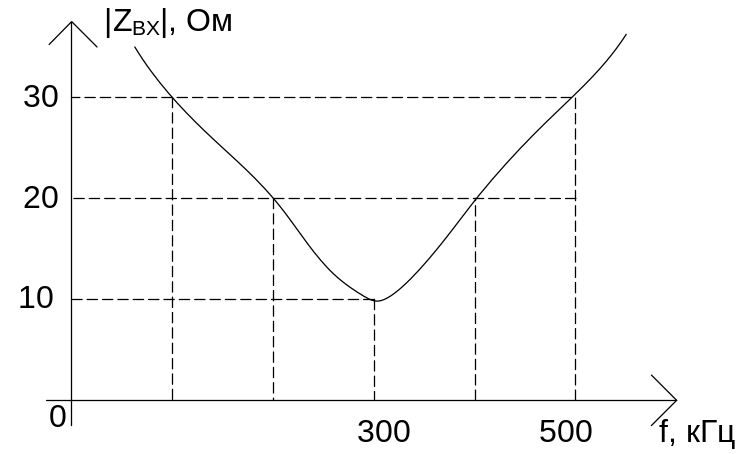

4 Дано: зависимость входного сопротивления последовательного колебательного контура от частоты. Сопротивление индуктивности контура на частоте резонанса = 100 Ом. Найти: C, R, Q. Привести векторную диаграмму при = 500 кГц.
5
Дано: E=
48 В; Rвн=
10 кОм; токи
и
на частоте резонанса:
=
0,5 + j5
мА;
=
0,3 - j5
мА.
Найти: сопротивление контура на частоте резонанса Zр. Построить векторную диаграмму токов.
Вариант №21

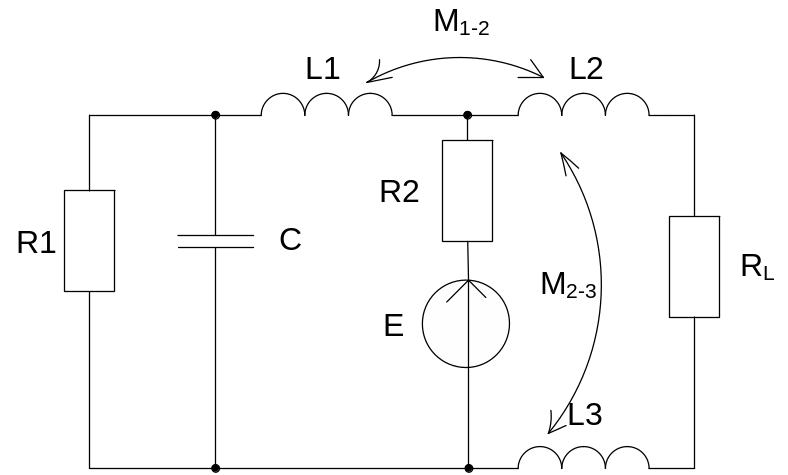

1 Составить уравнения по законам Кирхгофа (без развязки индуктивных связей).
2 Развязать индуктивные связи в схеме задания 1. Найти выражение для Zвх цепи.

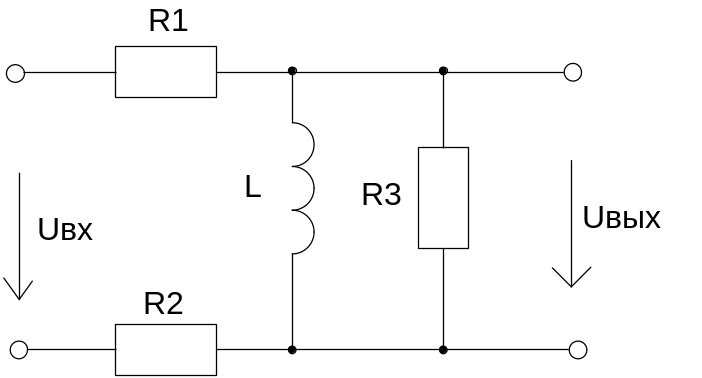

3 Найти в общем виде комплексную передаточную функцию по напряжению. Привести качественный график АЧХ.
4

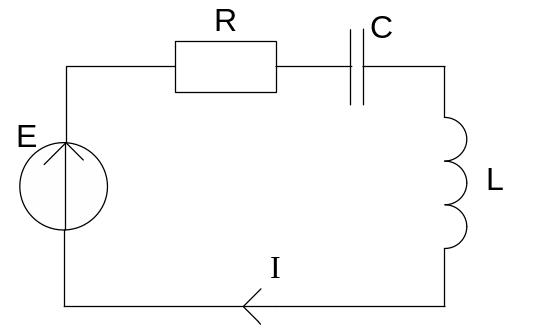

Дано: L=
625 мГн; C=
400 пФ; ширина полосы пропускания контура
=
15,9 кГц, показание вольтметра на частоте
резонанса
=
25 В. Найти: Е, Q.
Построить векторную диаграмму на частоте
резонанса.

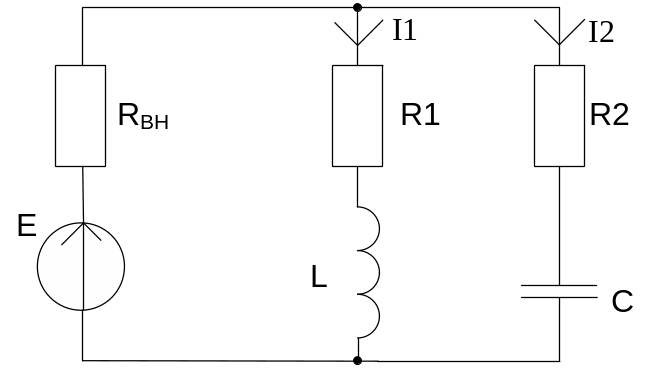

5 Дано: L= 25 мГн; C= 50 мкФ; R1= 3 Ом; R2= 2 Ом. Найти: резонансную частоту контура , характеристическое сопротивление контура ρ, добротность контура Q, ширина полосы пропускания . Построить качественно график зависимости сопротивления контура от частоты |Zк|( ) для 2-ч случаев: а) контур без потерь R1=R2=0; б) при наличии потеть R1 и R2. При каком значении R1 резонанс цепи невозможен.
Вариант №22

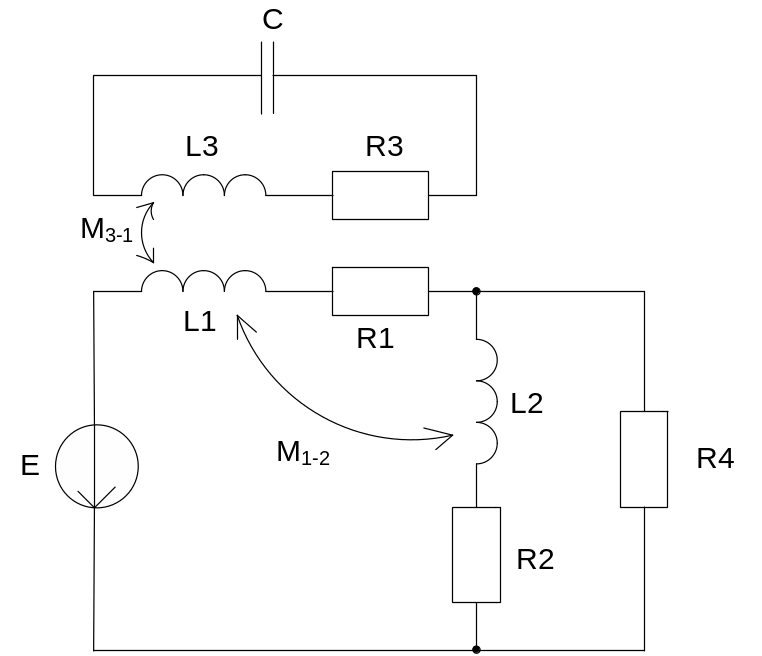

1 Составить уравнения по законам Кирхгофа (без развязки индуктивных связей).
2 Развязать индуктивные связи в схеме задания 1. Найти выражение для Zвх цепи.

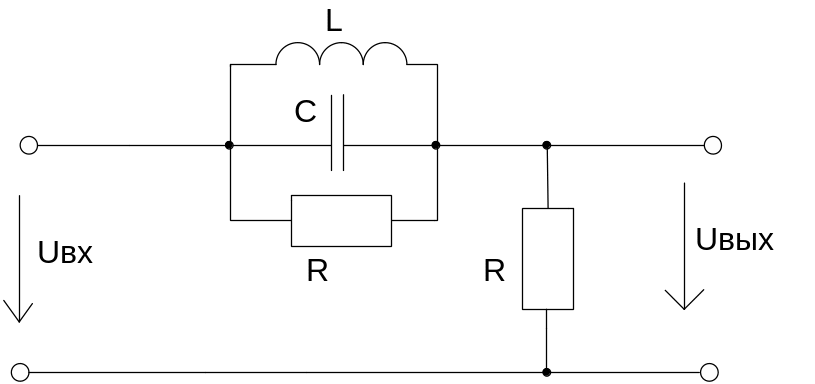

3 Найти в общем виде комплексную передаточную функцию по напряжению. Привести качественный график АЧХ.
4
Дано: частота резонансного контура
=
50 кГц, ширина полосы пропускания контура
=
10 кГц, C=
5 нФ. Найти: элементы контура L,
R,
добротность контура Q,
частоты, при которых ток в 2 раза
уменьшается по сравнению с его величиной
5 Дано: R= 100 Ом, L= 1 мГн, C= 1 нФ, = 2 мА. Найти: частоту резонанса контура , добротность контура Q, токи и на частоте резонанса. Построить качественно Uк( ).
Вариант №23
1 Составить уравнения по законам Кирхгофа (без развязки индуктивных связей).
2 Развязать индуктивные связи в схеме задания 1. Начертить эквивалентную схему.
3 Найти в общем виде комплексную передаточную функцию по напряжению. Привести качественные графики АЧХ и ФЧХ.
4 Дано: частота резонанса контура = 796 кГц; L= 100мкГн; ширина полосы пропускания контура = 39,8 кГц. Найти: элементы контура R, C, добротность контура Q. Качественно построить график = F( ).
5 Дано: Е=20 В; Rвн= 80 кОм; R= 50 Ом; L= 100 мкГн; C= 100 пФ. Определить все токи на частоте резонанса. Построить векторную диаграмму токов
6 Задание для выполнения домашней контрольной работы №3 вариант №1
1
R1=100 Ом, R2=100 Ом
L1=50 мГн
E1=40В
Получить формулу и построить график uL(t).
2
C1=5 мкФ
R1=40 Ом
L1=40 мГн
E1=10 В
Проанализировать и качественно построить график uС(t).
3 Для схемы 2 составить уравнение по законам Кирхгофа в операторной форме.
4
R=200 Ом
С1=20 мкФ
Найти переходную характеристику по напряжению qu2(t).
5
Um=10 В, tu=5 мс.
Для схемы задания 4 и входного сигнала задания 5 записать в общем виде u2(t).
