4.2 Лабораторна робота №2. Основи роботи з інтерфейсом обладнання Cisco.

Метою даної лабораторної роботи є отримання базових навиків по роботі з командним інтерфейсом комутаторів Cisco. Розглядаються прийоми первинного налаштування комутаторів, забезпечення їх захищеності і доступності для управління.

Нові навики, , що набуваються в роботі з обладнанням Cisco:

1. Зміна імені обладнання (hostname);

2. Вхід в привілейований режим (enable);

3. Вхід в режим конфігурації налаштувань (configure terminal);

4. Вхід в режим конфігурації ліній (консоль, термінальні підключення) (line);

5. Вхід в режим конфігурації інтерфейсів віртуальних мереж (interface VLAN );

6. Завдання пароля для переходу в привілейований режим (enable secret);

7. Завдання ІР-адреси для інтерфейсу віртуальної мережі комутатором (ip address ?);

8. Збереження поточної конфігурації (running-config startup-config);

9. Перегляд поточної працюючої конфігурації (show running-config);

10. Перегляд збереженої конфігурації (show startup-config);

11. Налаштування ІР-адрес персональних комп'ютерів ( ipconfig );

12. Виявлення доступності персональних комп'ютерів і комутаторів в мережі (ping?);

13. Перегляд записів arp-таблиці персональних комп'ютерів (arp).

Теоретичні відомості

Практично у всіх сучасних технологіях локальних мереж визначено пристрій, який має кілька рівноправних назв - концентратор (concentrator), хаб (hub), повторювач (repeatеr). Залежно від галузі застосування цього пристрою в значній мірі змінюється склад його функцій і конструктивне виконання. Незмінною залишається лише основна функція - це повторення кадру або на всіх портах (як визначено в стандарті Ethernet), або тільки на деяких портах, відповідно до алгоритму, визначеного відповідним стандартом.

Призначення концентраторів - об'єднання окремих робочих місць в робочу групу в складі локальної мережі. Концентратор об'єднує окремі фізичні сегменти мережі в єдине розподілене середовище, доступ до якого здійснюється відповідно до одного з протоколів локальних мереж

Великі мережі, які нараховують сотні й тисячі вузлів, не можуть бути побудовані на основі одного розподіленого середовища. Для цього мережа ділиться на логічні сегменти або мережа піддається логічній структуризації. Логічний сегмент являє собою єдине розподілене середовище. Мережа, розділена на логічні сегменти, має вищу продуктивність і надійність. Розподіл мережі на логічні сегменти призводить до того, що навантаження, що припадає на кожний з новостворених сегментів, майже завжди менше, ніж навантаження вихідної мережі.

Мережу можна розділити на логічні сегменти за допомогою пристроїв двох типів - мостів (bridge) та / або комутаторів (switch, switching hub). Перераховані пристрої передають кадри з одного свого порту на інший, аналізуючи адресу призначення, поміщений в цих кадрах. Мости і комутатори виконують операцію передачі кадрів на основі МАС-адрес. Основна відмінність комутатора від моста полягає в тому, що міст обробляє кадри послідовно, а комутатор - паралельно. По суті, комутатор - це мультипроцесорний міст, здатний паралельно просувати кадри відразу між усіма парами своїх портів.

Хід роботи

У Cisco Packet Tracer зібрати мережу, схема якої представлена на рис.4.2.

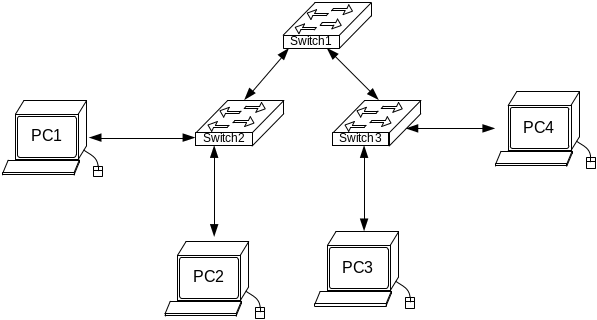

Рис.4.2. Схема мережі

Вікно роботи в термінальному режими з’являється при подвійному клацанні на обладнанні

Завдання

1. Змінити ім'я комутаторам Cisco;

2. Забезпечити парольний доступ до привілейованого режиму на комутаторах;

3. Задати ІР-адреси і маски комутаторам (172.16.1.11/24, 172.16.1.12/24, 172.16.1.13/24);

4. Задати ІР-адреси і маски мереж персональним комп'ютерам. (172.16.1.1/24, 172.16.1.2/24, 172.16.1.3/24, 172.16.1.4/24);

5. Переконатися в доступності всіх об'єктів мережі по протоколу IP;

6. Перемкнувшись в «Режим симуляції» (описаному в методичних вказівках до попередньої лабораторної роботи) розглянути і пояснити процес обміну даними по протоколу ICMP між пристроями (виконавши команду Ping з одного комп'ютера на іншій), пояснити роль протоколу ARP в цьому процесі. Детальне пояснення включити в звіт.

Структура звіту по роботі:

1. Завдання

2. Топологічна схема мережі:

   1. Вказати на схемі найменування вузлів мережі, адреси і типи мережних інтерфейсів.

3. Хід роботи:

   1. Даний розділ складається з послідовного опису значущих виконуваних кроків (з вказуванням їх суті) і копій екранів (має бути показна набрана команда і реакція системи, якщо вона є).

4. Конфігурації обладнання:

   1. Привести значущі фрагменти конфігураційних файлів (startup—config) для комутаторів і маршрутизаторів Cisco, пояснити значення команд.
