4.4.3.5. Правило №5

Таблиця 21 – Універсальне відношення 5:

Код одержувача	Назва одержувача	Код станції	Код вантажу	Найм вантажу
1010	Мех. з-д	45000	-	-
1234	Ф-ка	46070	13127	Прокат
1537	Мех. з-д	46070	12454	Дріт
1537	Мех. з-д	46070	11569	Рейки
-	-	-	11232	Метізи

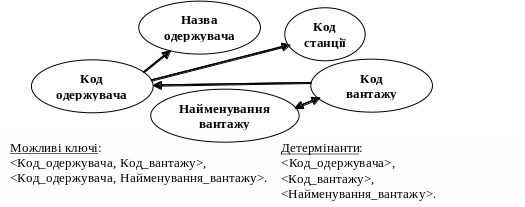

Рис. 15. Схема функціональних залежностей між атрибутами універсального відношення 5.

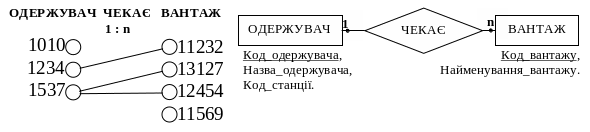

Рис. 16. Діаграми ER-екземплярів та ER-типу.

Правило №5. Якщо тип бінарного зв'язку 1:n, 1:n, n:1, n:1, то достатньо трьох відношень: по одному для кожної сутності, ключі сутностей використовуються в якості первинних у відповідних відношеннях, і ще одне відношення для зв'язку. Відношення зв'язку повинне мати серед своїх атрибутів ключ від кожної сутності, первинним ключем цього відношення буде ключ багатозв'язкової сутності.

Відповідно до вимог правила 5 складаємо спочатку три схеми відношень.

1. ОДЕРЖУВАЧ5(Код_одержувача, Назва_одержувача, Код_станції);

2. ВАНТАЖ5(Код_вантажу, Найменування_вантажу);

3. ОДЕРЖУВАЧ5–ВАНТАЖ5(Код_одержувача, Код_вантажу).

Зауважимо, що у відношенні зв’язку ОДЕРЖУВАЧ5–ВАНТАЖ5 в якості первинного ключа використовується атрибут Код_вантажу. А взагалі, завжди коли для виводу попередніх відношень використовується правило №5, у відношенні зв’язку первинним ключем призначається ключ багатозв’язкової сутності.

А тепер подамо отримані відношення разом із даними у вигляді таблиць.

Таблиця 22 – Відношення ОДЕРЖУВАЧ5:				Таблиця 23 – Відношення ВАНТАЖ5:			Таблиця 24 – Відношення ОДЕРЖУВАЧ5–ВАНТАЖ5:
Код одержувача	Назва одержувача	Код станції		Код вантажу	Найм вантажу		Код одержувача	Код вантажу
1010	Мех. з-д	45000		11232	Метізи		1234	13127
1234	Ф-ка	46070		13127	Прокат		1537	12454
1537	Мех. з-д	46070		12454	Дріт		1537	11569
				11569	Рейки

4.4.3.6. Правило №6

Таблиця 25 – Універсальне відношення 6:

Код одержувача	Назва одержувача	Код станції	Код вантажу	Найм вантажу
1010	Мех. з-д	45000	11569	Рейки
1234	Ф-ка	46070	13127	Прокат
1537	Мех. з-д	46070	12454	Дріт
1537	Мех. з-д	46070	11569	Рейки
1425	Мех. з-д	46710	-	-
1572	Будтрест	45000	-	-

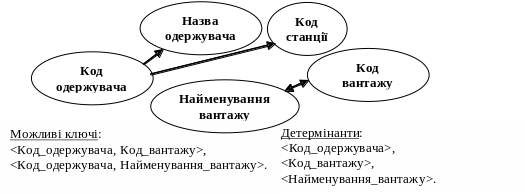

Рис. 17. Схема функціональних залежностей між атрибутами універсального відношення 6.

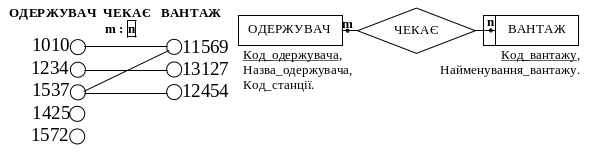

Рис. 18. Діаграми ER-екземплярів та ER-типу.

Правило №6. Якщо тип бінарного зв'язку m: n, m: n, m: n, або m: n, то достатньо трьох відношень: по одному для кожної сутності, ключі сутностей використовуються в якості первинних у відповідних відношеннях, і ще одне відношення для зв'язку. Відношення зв'язку повинне мати серед своїх атрибутів ключ від кожної сутності, первинний ключ цього відношення буде складений з ключів виділених сутностей.

Відповідно до вимог правила 6 складаємо спочатку три схеми відношень.

1. ОДЕРЖУВАЧ6(Код_одержувача, Назва_одержувача, Код_станції);

2. ВАНТАЖ6(Код_вантажу, Найменування_вантажу);

3. ОДЕРЖУВАЧ6–ВАНТАЖ6(Код_одержувача, Код_вантажу).

Зауважимо, що у відношенні зв’язку ОДЕРЖУВАЧ6–ВАНТАЖ6 в якості первинного ключа використовується пара атрибутів Код_одержувача і Код_вантажу. А взагалі завжди, коли для виводу попередніх відношень використовується правило №6, у відношенні зв’язку первинним ключем призначається пара атрибутів, складена з ключів обох сутностей.

А тепер подамо отримані відношення разом із даними у вигляді таблиць.

Таблиця 26 – Відношення ОДЕРЖУВАЧ6:				Таблиця 27 – Відношення ВАНТАЖ6:			Таблиця 28 – Відношення ОДЕРЖУВАЧ–ВАНТАЖ6:
Код одержувача	Назва одержувача	Код станції		Код вантажу	Найм вантажу		Код одержувача	Код вантажу
1010	Мех. з-д	45000		11569	Рейки		1010	11569
1234	Ф-ка	46070		13127	Прокат		1234	13127
1537	Мех. з-д	46070		12454	Дріт		1537	12454
1425	Мех. з-д	46710					1537	11569
1572	Будтрест	45000

Зверніть увагу, що кількість кортежів у відношеннях, відведених під сутності, дорівнює кількості екземплярів відповідної сутності, поданих на діаграмі ER-екземплярів. Кількість кортежів у відношеннях зв’язку дорівнює кількості ліній відповідності на діаграмі ER-екземплярів.
