3.6. Расчет максимальной концентрации на расстоянии х от основания источника по оси факела.

На практике представляет интерес задача по определению максимальной концентрации С_мх загрязняющего вещества в любой заданной точке по оси факела и скорости ветра U_мх, при которой эта концентрация достигается.

Согласно методике ОНД-86 максимальная концентрация С_мх загрязняющего вещества, достигающаяся на расстоянии х от основания источника по оси факела при скорости ветра U_мх определяется по формуле

(3.25)

где S^'₁(х) определяется в зависимости от величины X = х/х_м

(3.26)

Скорость ветра U_мх при этом рассчитывается по формуле

(3.27)

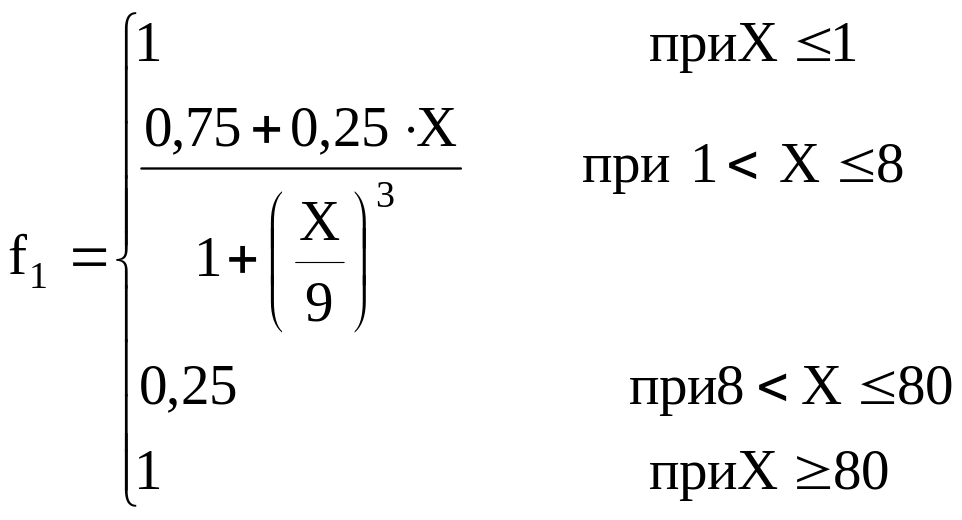

где безразмерный коэффициент f₁ определяется в зависимости от отношения х/х_м = Х по формулам:

(3.28)

Если рассчитанная скорость ветра U_мх< 0.5 м/с или U_мх> U*, то величина С_мх определяется как максимальное значение из концентраций на расстоянии х, рассчитанных для трех значений скорости ветра: 0.5 м/с.,U_м, и U*. Соответствующая С_м скорость ветра принимается за U_мх.

3.7. Расчет поправочного коэффициента на рельеф местности

Расчетные формулы по определению концентраций вредных веществ в приземном слое даны для равнинного ландшафта (η=1) при перепаде высот не более 50 м/км. Методика ОНД-86 позволяет учитывать некоторые, наиболее характерные особенности рельефа местности в районе расположения предприятия (источника выбросов): уступ, ложбина, гряда (рис.3).

Поправка на рельеф устанавливается на основе анализа картографического материала в радиусе до 50 высот наибольшей из труб, размещенных на промплощадке, но не менее 2 км.

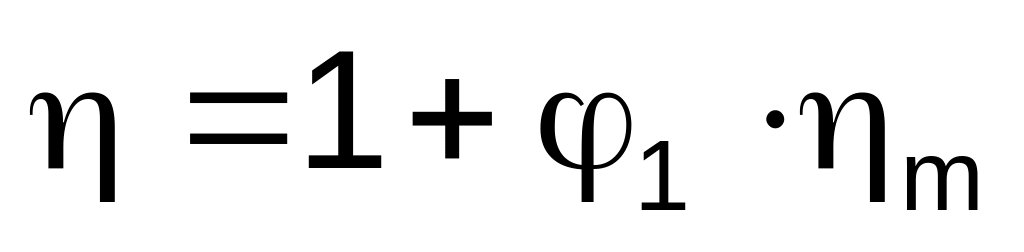

Если в окрестности рассматриваемого источника выбросов можно выделить отдельно расположенное препятствие, вытянутое в одном направлении, то поправочный коэффициент на рельеф будет определяться выражением

(3.29)

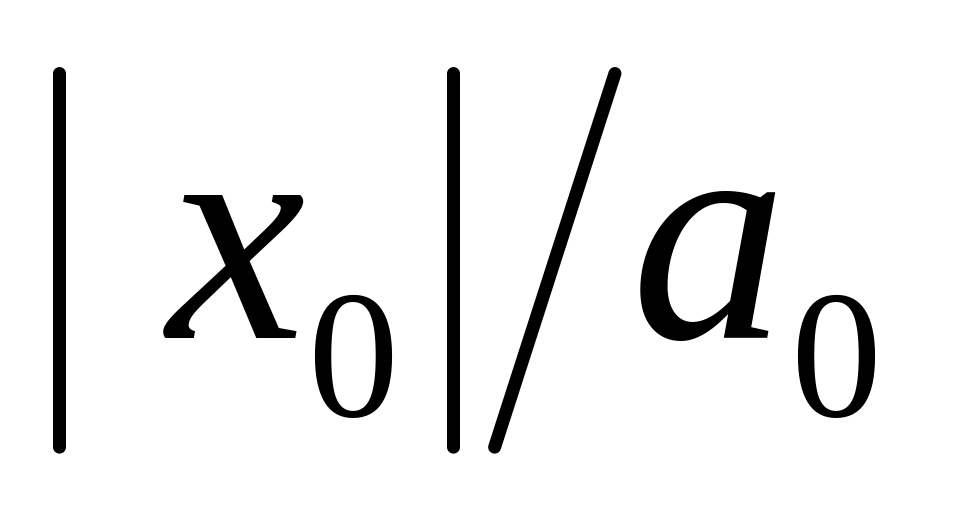

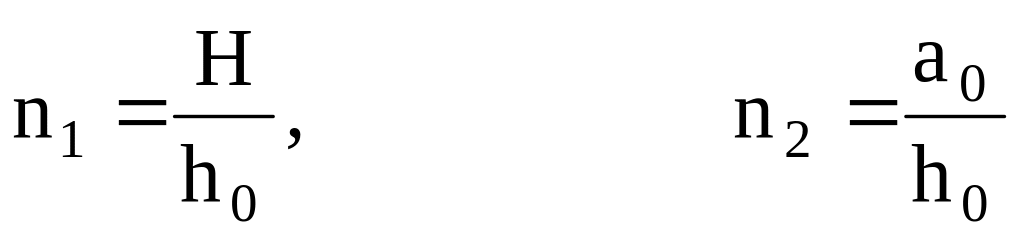

где φ₁ – функция, значения которой определяются в зависимости от отношения по графикам (рис.3), соответствующим различным формам рельефа. Если источник расположен на верхнем плато уступа, в качестве аргумента функции ₁ вместо принимается - ; η_m - определяется по таблице П.4 в зависимости от формы рельефа и безразмерных параметров n₁ и n₂ :

(3.30)

(параметр n₁ определяется с точностью до десятых, параметр n₂ - до целых); H - высота источника, м; h₀ - высота (глубина) препятствия, м; а₀ - полуширина гряды, гребня, ложбины или протяженность бокового откоса уступа, м; х₀ - расстояние от середины гряды или ложбины или от верхней кромки откоса уступа до источника (рис.3).

Для источников выбросов, в зоне влияния которых имеется несколько препятствий, поправочные коэффициенты определяются для каждого из них и в расчетах используется максимальное значение.

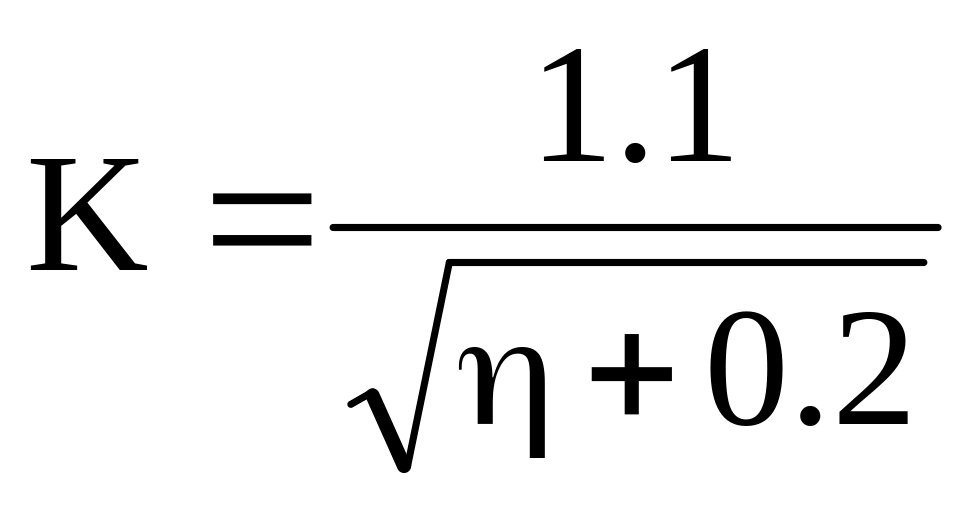

Наличие препятствий изменяет расстояние х_m от источника выброса до точки, в которой достигается максимальное значение концентрации С_m. При расчетах это следует учитывать введением поправочного множителя К (умножения коэффициента d) в формулу (3.15). Множитель К вычисляется по формуле

(3.31)

_{Рис. 3. Наиболее характерные особенности рельефа местности и графики изменения приземной концентрации}

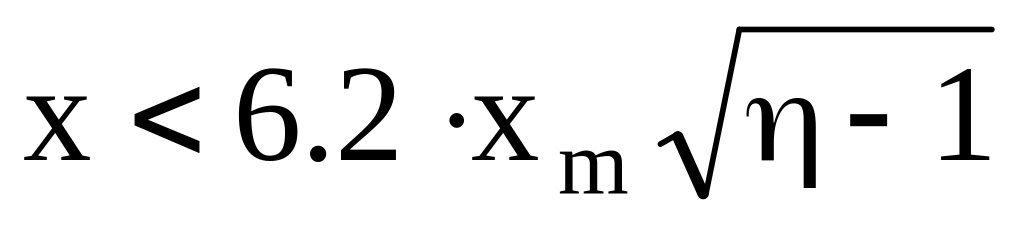

Приземные концентрации на расстоянии х от источника определяются по формуле (3.15), при этом для расстояний, удовлетворяющих неравенству

(3.32)

где х_m определяется по (3.17) при К=1 (для слабопересеченной местности), величина Х=х/х_m в (3.18) рассчитывается по (3.15) с учетом коэффициента S, определяемого выражением (2.26), а при больших расстояниях - при К=1.
