Задача № 11

На птицефабрике эксплуатируется Q = 5490 условных единиц электрооборудования (УЕЭ) и потребляется 4,2 млн. кВт-ч. электроэнергии на производственные нужды. Трудозатраты на текущий ремонт всего электрооборудования составляют Т_ТР = 44930 чел.-ч. Трудовая неделя включает в себя 5 рабочих дней.

Определить:

1. Общее количество электромонтеров для технической эксплуатации электрооборудования.

2. Типовые штаты инженерно-технических работников (ИТР).

3. Общие трудозатраты на техническую эксплуатацию электрооборудования.

4. Количество электромонтеров в бригаде текущего ремонта.

5. Общую площадь пункта технического обслуживания и ремонта электрооборудования и входящего в него участка пропитки и сушки обмоток.

Решение задачи № 11.

1. Определим общее количество электромонтеров ,

где А – норма УЕЭ на одного электромонтера.

2. Поскольку на птицефабрике имеется более 1500 УЕЭ и потребляется более 1,5 млн. кВт-ч. электроэнергии руководителем электротехнической службы должен быть главный энергетик. Штаты ИТР включают также инженеров-электриков и старших техников-электриков.

Количество инженеров-электриков равно ,

где А₁ - норма УЕЭ на одного инженера-электрика.

Количество старших техников-электриков равно

3. Общие трудозатраты на техническую эксплуатацию электрооборудования составляют ,

Т_УЕЭ – трудоемкость одной УЕЭ, Т_УЕЭ = 18,6 чел.-ч.

4. Для определения количества электромонтеров в бригаде ТР рассчитаем годовой фонд рабочего времени Ф электромонтера при 5-ти дневной рабочей неделе

где d_К, d_В, d_П, d_O, d_ПП – соответственно число календарных 365, выходных 104, праздничных 10, отпускных 20 и предпраздничных 8 дней; t – средняя продолжительность рабочей смены (8 час.); ∆t – число часов, на которое укорочен предпраздничный день, обычно 1 час; h – коэффициент, учитывающий потери рабочего времени по уважительным причинам, h = 0,95-0,96.

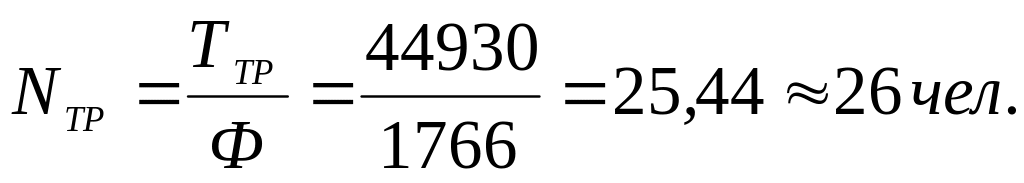

Определим количество электромонтеров в бригаде ТР

5. Площадь ПТОРЭ F_П составляет

где - норма площади на одну УЕЭ.

Площадь участка пропитки и сушки равна

где - норма площади (в о.е.) на участок пропитки и сушки обмоток,

Задача № 12

Испытание сердечника машины проводят при дефектация машины перед ремонтом и после полной или частичной перешихтовки или после ремонта активной стали. Испытание проводится с помощью обмотки, специально наматываемой на пакет стали.

Исходные данные:

1.U = 127 В – напряжение источника тока.

2. Д_о = 0,260 м – диаметр, соответствующей середине спинки статора.

3. В = 1 Тл – магнитная индукция в спинке статора.

4. = 0,11 м – длина сердечника машины.
